Popis a technické údaje

Popis a konštrukcia

Popis

1
2
3
4
5
6
7
8

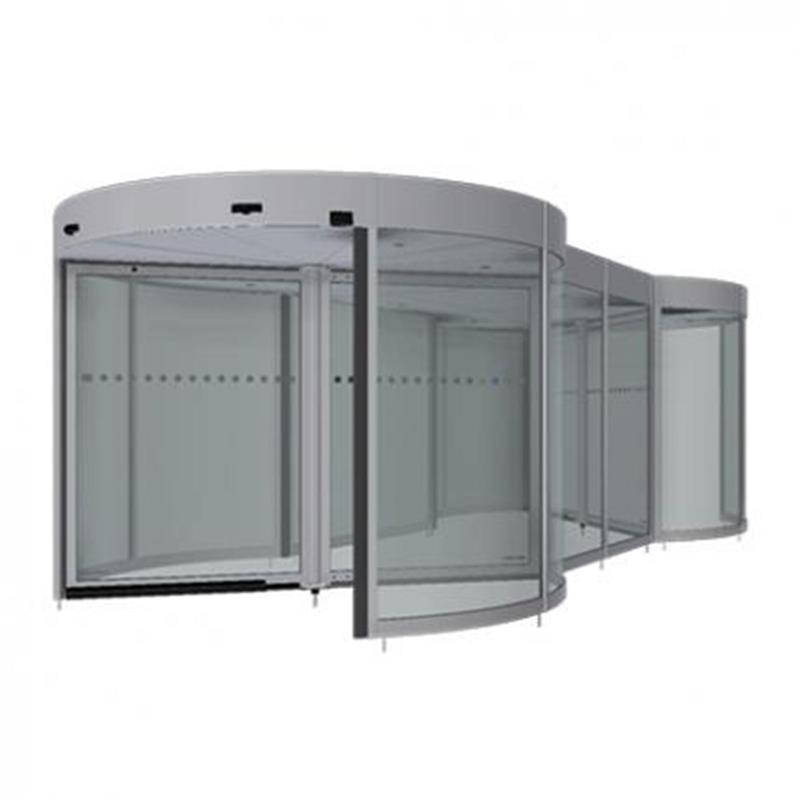

karuselový vstup Twintour konštrukcia
1 Veniec - stropní časť, v ktorej sú umiestnené pohony. V podhľade venca je možné inštalovať vnútorné osvetlenie Twintouru
2 Vonkajšie kruhové tubusy - stacionárne, pevné obvodové valce, v ktorých sa otáčajú rotačné časti. Steny tubusu sú prerušené na dvoch miestach - pre vstup do dverovej súpravy a výstup do spojovacej chodby
3 Stredový osový stĺp - súčasť rotačnej časti; na stredný stĺp sú uchytené dve vnútorné krídla v lineárnej pozícii
4 Rotačná priečka - rotor je vo vnútri každého tubusu tvorený dvoma dvernými krídlami zavesenými na stredovom stĺpe v lineárnej pozícii. Obe rotačné priečky Twintouru sa otáčajú vzájomným synchronizovaným pohybom okolo svojej vertikálnej stredovej osi pri vzájomnom uhlovom posune o 90 stupňov. Preto sú priečky v každej polohe voľne priechodné a zároveň objekt zostáva vždy uzavretý a chránený proti prievanu
5 Spojovacia chodba - modul rôzneho tvaru či veľkosti, prepájajúci oba tubusy Twintouru
6 Zdroj impulzov (pohybový detektor) inštalovaný na oboch vstupoch do dverovej súpravy; ak zachytí pohyb vo svojom detekčnom poli, uvedie dvernú súpravu do pohybu
7 Bezpečnostný senzor pri nájazdovej hrane tubusu
8 Aktívna kontaktná gumová lišta na nájazdovej hrane tubusu chráni pred privretím otočnou priečkou

Konštrukcia

Technické údaje

Technické údaje

Ovládanie

Twintour je vybavený dvoma synchronizovanými elektrickými pohonmi, umiestnenými vo vencoch. Pohony sú aktivované radarmi, upevnenými na venci nad vstupom do dvernej súpravy. Dvere sa začnú otáčať, akonáhle radary zistia prichádzajúcu osobu vo svojom detekčnom poli.

Použitý materiál

  • Rámy

Hliníkové profily

  • Povrchová úprava

Práškovou farbou v akomkoľvek odtieni podľa vzorkovníka RAL, elox prírodný alebo farebný, obklady z ušľachtilých kovov: matný bronz, mosadz, leštená oceľ

  • Sklo

Bezpečnostné laminované alebo kalené, číre, po dohode farebné variácie


ROZMERY (V MM)

Výška venca Prechodná výška Šírka vstupu / výstupu Vnútorný priemer Konštrukčná šírka
300-600 2 200-2 700 2 027 3 000 3 077
300-600 2 200-2 700 2 168 3 200 3 277
300-600 2 200-2 700 2 310 3 400 3 477
300-600 2 200-2 700 2 451 3 600  3 677
300-600 2 200-2 700 2 592 3 800  3 877

Doplňkové prvky

Doplnkové prvky

Bezpečnostné prvky

  • PREDSADENÉ ELEKTRONICKÉ SENZORY

Umožňujú dvernému systému rýchlo reagovať na neobvyklé situácie:
Ak osoba prechádza príliš pomaly, ak sa zastaví, ak spadne, je aktivovaný senzor a dvere spomalia, event. zastavia. Tieto senzory môžu byť vybavené tiež svetelnou signalizáciou a hlasovým modulom s varovným hlásením; za tejto situácie je možné dvere ovládať ručne.

  • KONTAKTNÁ LIŠTA

Zvislé hrany zaoblených stien sú na nájazdovej strane (strana, na ktorej vchádzajú otočné dverné krídla za oblúkovú pevnú stenu) vybavené aktívnou kontaktnou lištou, ktorá chráni prechádzajúceho proti zovretiu. Náprotivná hrana je vybavená lištou pasívnou.

  • NÚDZOVÉ TLAČIDLO

Pre okamžité zastavenie dvernej súpravy; v prípade panikového prevedenia dvier zároveň tiež uvoľní elektromagnetické zámky krídel a umožnia ich sklopenie.

  • SKLOPNÉ PREVEDENIE

Všetky typy turniketových dvier je možné dodať tiež v panikovom prevedení; otočné krídla sa dajú sklopiť buď k strednému stĺpu, alebo za presklené vitríny. Vytvorí sa tak široký únikový východ.

  • TLAČIDLO PRE OSOBY S POHYBOVOU INDISPOZÍCIOU

Tlačidlá sú umiestnené pri vstupe do turniketových dvier na ľahko prístupnom mieste (výška dosiahnuteľná z invalidného vozíka); po jeho aktivácii sa pohyb dvernej súpravy spomalí na polovicu.

  • MANUÁLNE OVLÁDANIE

Všetky typy turniketových dvier sú pri výpadku elektrickej energie manuálne ovládateľné. V bežnej prevádzke je možné manuálne ovládať iba dvernú súpravu TOURNIKET.

Zabezpečovacie prvky

  • MECHANICKÉ ROZPERNÉ ZÁMKY V DVERNÝCH KRÍDLACH

Slúžia pre nočné uzamknutie; krídlo (1 alebo 2) je mechanickým zámkom zaistené k stropu a k podlahe a bráni rotoru v pohybe.

  • ELEKTROMECHANICKÉ ZÁMKY KRÍDEL

Slúžia pre nočné uzavretie; prepnutím na ovládacom panely zámky mechanicky uzamknú rotor.

  • NOČNÉ POSUVNÉ UZÁVERY

Dve oblúkové posuvné krídla pre nočné uzamknutie, uzatvárajúce vstup do turniketových dvier; za prevádzky sú tieto krídla zasunuté zvonku za pevné oblúkové steny.

  • NOČNÁ POZÍCIA

U dvojkrídlového TOURNIKETU a u typu Duotour otočením a uzamknutím rotačnej časti v nočnej (kľudovej) pozícii.

  • NAPOJENIE NA SYSTÉM CENTRÁLNEJ KONTROLY

Všetky typy turniketových dvier je tiež možné napojiť na systém centrálnej ochrany a kontroly budovy - na systém EPS (elektrický požiarny systém).

Cena je individuálna podľa variantu produktu.

Vhodné pre

  • letiskové a staničné haly
  • obchodné a zábavné centrá
  • kongresové centrá
  • nemocničné budovy
  • administratívne centrá

Dokumenty k stiahnutiu

Turniketové Karuselové dveře prospekt 1.pdf Turniketové Karuselové dveře prospekt 2.pdf Stavební připravenost Twintour.pdf

Nezáväzný dopyt

Či už ide o novú zákazku alebo servis, napíšte nám a my sa vám čo najskôr ozveme

Príslušenstvo

Naša práca je vidieť

holandská dveřní souprava TWINTOUR

TWINTOUR - výzva pre českých a slovenských architektov

Dverová súprava TWINTOUR v Českom ani v Slovenskom prostredí ešte nebola realizovaná. Holandský výrobca Boon Edam ponúka tento model už od začiatku našej spolupráce v roku 1993. Najväčší úspech má v Škandinávskych krajinách a v Nemecku, kde je často inštalovaný na letiskách, v nemocniciach, nákupných centrách.
