Popis a technické údaje

Popis a konštrukcia

Popis

1
2
3
4
5
6
7
8
karuselové dvere Duotour konštrukcie
1 Veniec - stropná časť, v ktorej je umiestnený pohon. V podhľade venca možno inštalovať vnútorné osvetlenie Duotouru
2 Vonkajšia oblúková stena - stacionárna, pevný valec, v ktorom sa otáča rotačná časť. Stena valca je prerušená na dvoch miestach - pre vstup a výstup z DUOTOURU
3 Rotačná časť - protiľahlé koncové vitríny - súčasťou stredovej priečky; v kľudovej polohe uzatvárajú vchod aj východ z dverovej súpravy
4 Rotačná časť- automatické dvere (alebo alternatívny variant - rozpojiteľná priečka) súčasť stredovej priečky, ktorá sa otáča okolo svojej pomyselnej stredovej osi. Duotour je jediný typ turniketových dverí bez pevného stredového stĺpu, stredovo priechodný
5 Uzatváracia (a presahujúca) oblúková stena koncovej vitríny; v kľudovom stave táto stena uzatvára vchod aj východ z DUOTOURU
6 Aktívna gumová nárazová lišta - kontaktná bezpečnostná senzorová lišta na nábehovej hrane tubusu chráni prechádzajúcich proti priškripnutiu
7 Núdzové STOP tlačidlo na okamžitému zastaveniu otáčania súpravy
8 Tlačidlo pre osoby s pohybovou indispozíciou - spomalenie rýchlosti otáčania

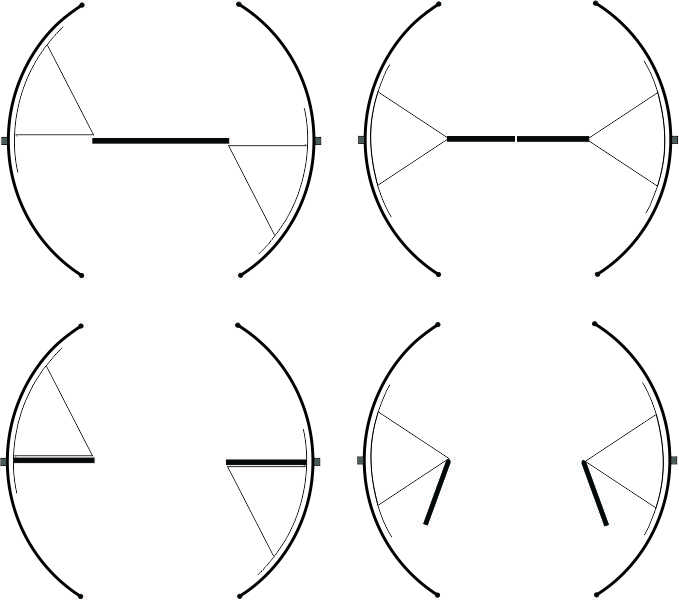

Konštrukcia



ROZMĚRY (V MM)

Výška venca Prechodná výška Šírka vstupu / výstupu Vnútorný priemer Konštrukčná šírka
300-600 2 200-2 600 1 654 3 600 3 804
300-600 2 200-2 600 1 954 4 200  4 404
300-600 2 200-2 600 2 254 4 800  5 004
300-600 2 200-2 600 2 554 5 400* 5 604

* priemer 5400 iba vo variante s AD a v hliníkovom prevedení

Cena je individuálna podľa variantu produktu

Doplnkové prvky

Doplnkové prvky

Bezpečnostné prvky

  • PREDSADENÉ ELEKTRONICKÉ SENZORY

Umožňujú dvernému systému rýchlo reagovať na neobvyklé situácie:
Ak osoba prechádza príliš pomaly, ak sa zastaví, ak spadne, je aktivovaný senzor a dvere spomalia, event. zastavia. Tieto senzory môžu byť vybavené tiež svetelnou signalizáciou a hlasovým modulom s varovným hlásením; za tejto situácie je možné dvere ovládať ručne.

  • KONTAKTNÁ LIŠTA

Zvislé hrany zaoblených stien sú na nájazdovej strane (strana, na ktorej vchádzajú otočné dverné krídla za oblúkovú pevnú stenu) vybavené aktívnou kontaktnou lištou, ktorá chráni prechádzajúceho proti zovretiu. Náprotivná hrana je vybavená lištou pasívnou.

  • NÚDZOVÉ TLAČIDLO

Pre okamžité zastavenie dvernej súpravy; v prípade panikového prevedenia dvier zároveň tiež uvoľní elektromagnetické zámky krídel a umožnia ich sklopenie.

  • SKLOPNÉ PREVEDENIE

Všetky typy turniketových dvier je možné dodať tiež v panikovom prevedení; otočné krídla sa dajú sklopiť buď k strednému stĺpu, alebo za presklené vitríny. Vytvorí sa tak široký únikový východ.

  • TLAČIDLO PRE OSOBY S POHYBOVOU INDISPOZÍCIOU

Tlačidlá sú umiestnené pri vstupe do turniketových dvier na ľahko prístupnom mieste (výška dosiahnuteľná z invalidného vozíka); po jeho aktivácii sa pohyb dvernej súpravy spomalí na polovicu.

  • MANUÁLNE OVLÁDANIE

Všetky typy turniketových dvier sú pri výpadku elektrickej energie manuálne ovládateľné. V bežnej prevádzke je možné manuálne ovládať iba dvernú súpravu TOURNIKET.

 Zabezpečovacie prvky

  • MECHANICKÉ ROZPERNÉ ZÁMKY V DVERNÝCH KRÍDLACH

Slúžia pre nočné uzamknutie; krídlo (1 alebo 2) je mechanickým zámkom zaistené k stropu a k podlahe a bráni rotoru v pohybe.

  • ELEKTROMECHANICKÉ ZÁMKY KRÍDEL

Slúžia pre nočné uzavretie; prepnutím na ovládacom panely zámky mechanicky uzamknú rotor.

  • NOČNÉ POSUVNÉ UZÁVERY

Dve oblúkové posuvné krídla pre nočné uzamknutie, uzatvárajúce vstup do turniketových dvier; za prevádzky sú tieto krídla zasunuté zvonku za pevné oblúkové steny.

  • NOČNÁ POZÍCIA

U dvojkrídlového TOURNIKETU a u typu Duotour otočením a uzamknutím rotačnej časti v nočnej (kľudovej) pozícii.

  • NAPOJENIE NA SYSTÉM CENTRÁLNEJ KONTROLY

Všetky typy turniketových dvier je tiež možné napojiť na systém centrálnej ochrany a kontroly budovy - na systém EPS (elektrický požiarny systém).

Technické údaje

Technické údaje

Ovládanie

Duotour je vybavený elektrickým pohonom, umiestneným vo venci. Pohon je aktivovaný radarmi, upevnenými v podhľade obvodovej skruže venca. Radar začne pracovať, akonáhle zistí prichádzajúcu osobu vo svojom detekčnom poli.

Použitý materiál

  • Rámy

Hliníkové profily

  • Povrchová úprava

Práškovou farbou v akomkoľvek odtieni podľa vzorkovníka RAL, elox prírodný alebo farebný, obklady z ušľachtilých kovov: matný bronz, mosadz, leštená oceľ

  • Sklo

Bezpečnostné laminované alebo kalené, číre, po dohode farebné variácie

Vhodné pre

  • hotely
  • reštaurácie
  • kongresové centrá
  • knižnice
  • vzdelávacie inštitúcie
  • veľtržné priestoryy
  • administratívne budovy
  • kina
  • divadla
  • komerčné budovy

Dokumenty k stiahnutiu

Turniketové Karuselové dveře prospekt 1.pdf Turniketové Karuselové dveře prospekt 2.pdf Stavební připravenost Duotour.pdf

Nezáväzný dopyt

Či už ide o novú zákazku alebo servis, napíšte nám a my sa vám čo najskôr ozveme

Príslušenstvo

Naša práca je vidieť

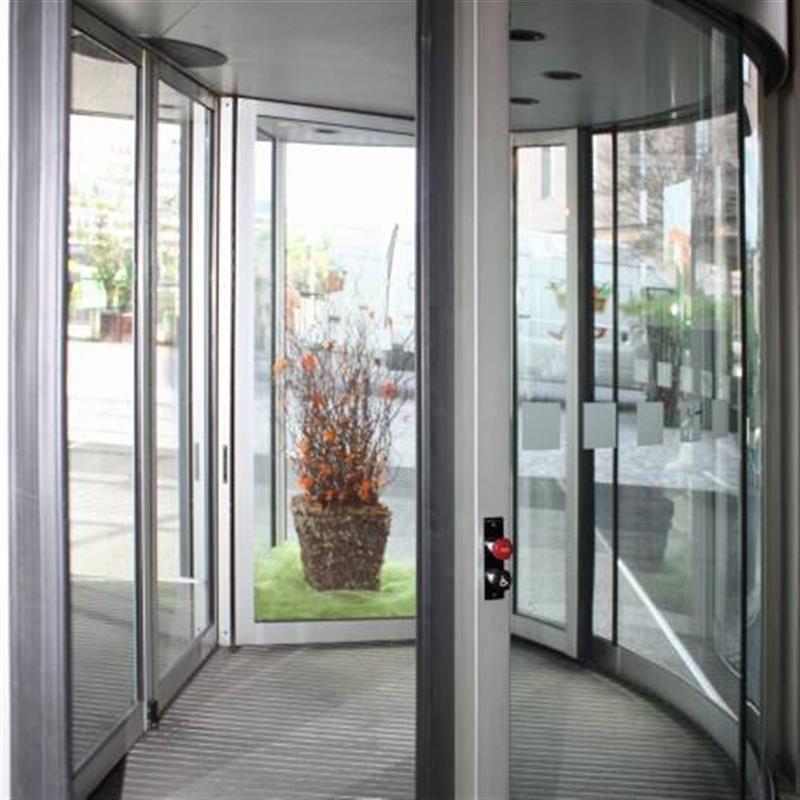

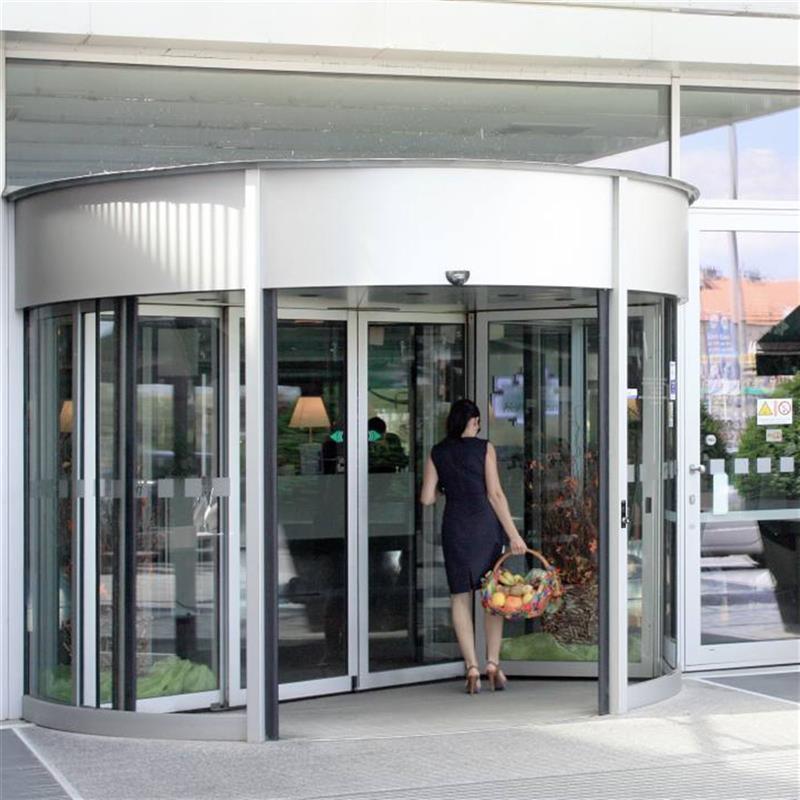

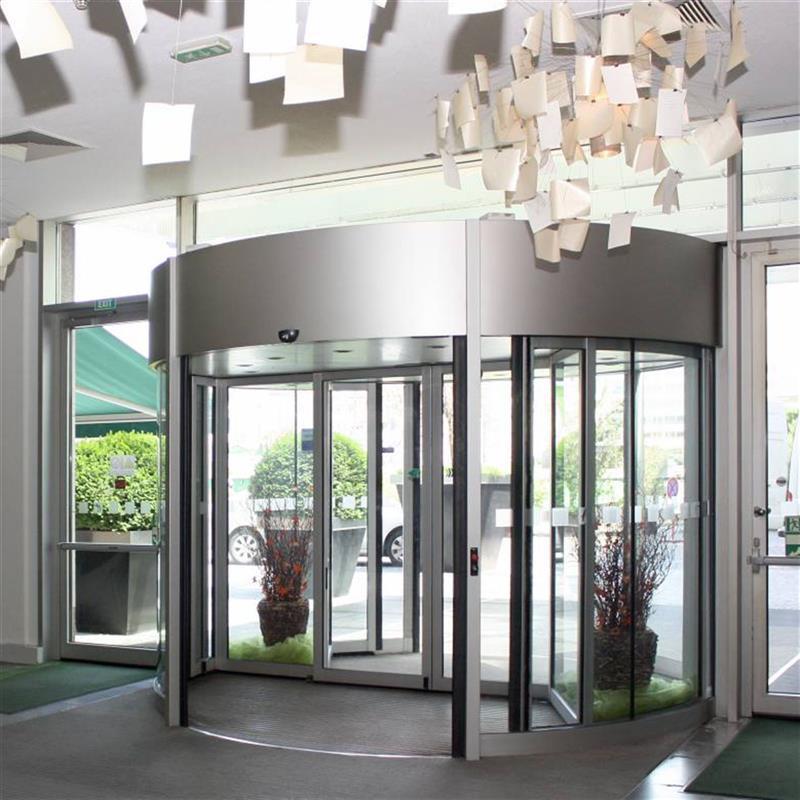

Duotour vstup do hotelu

Hotel Holiday Inn

Model Duotour je ideálnym riešením pre vstup do hotelového komplexu. Vnútorný rotor vytvára dva priestranné segmenty pre vstup a východ. Za priaznivých klimatických podmienok je možné strednú rotačnú priečku zastaviť v polohe rovnobežnej so vstupom a východom, rozpojiť stredné sklopné krídla a vytvoriť široký priechodný koridor.

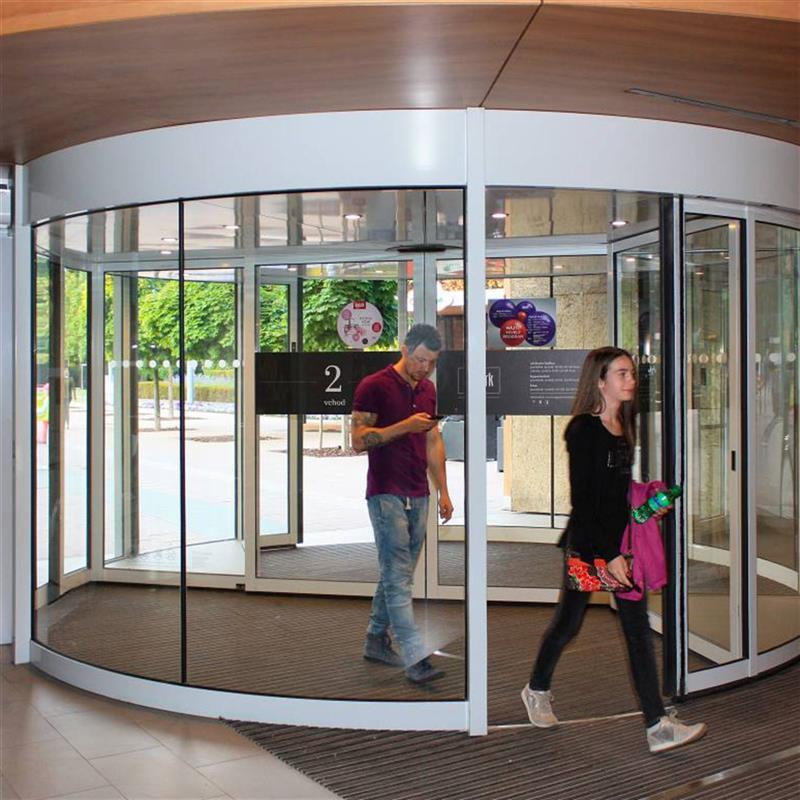

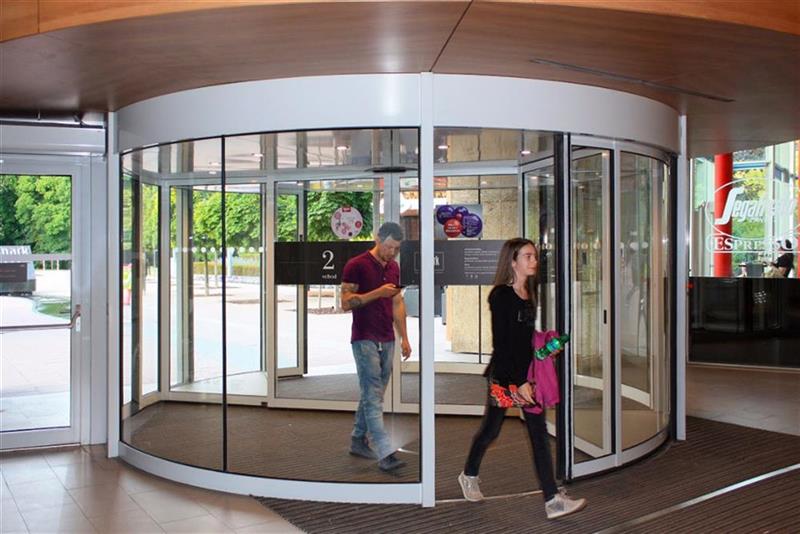

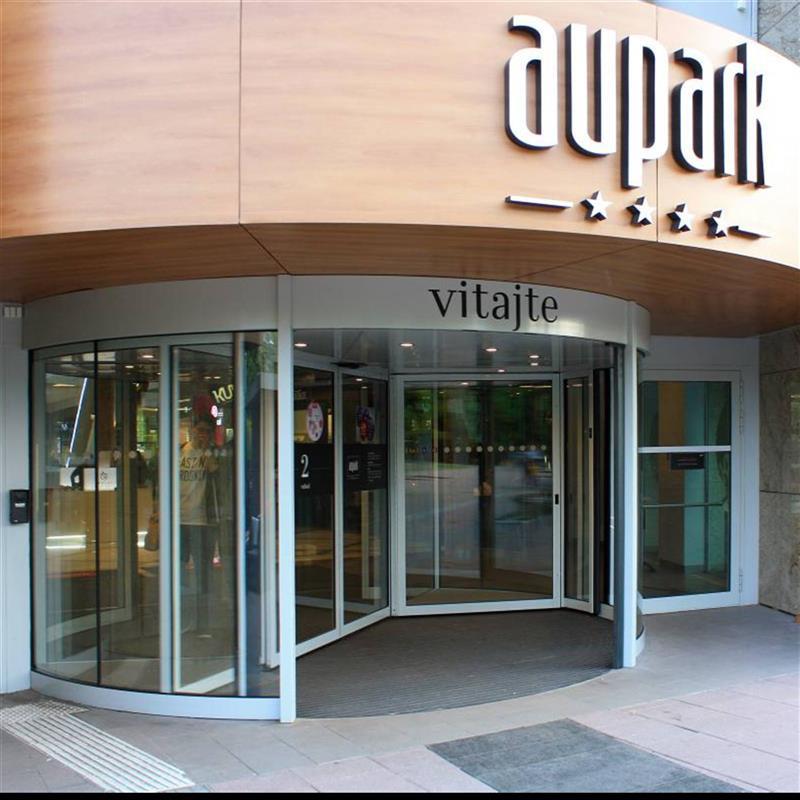

obchodní centrum Aupark

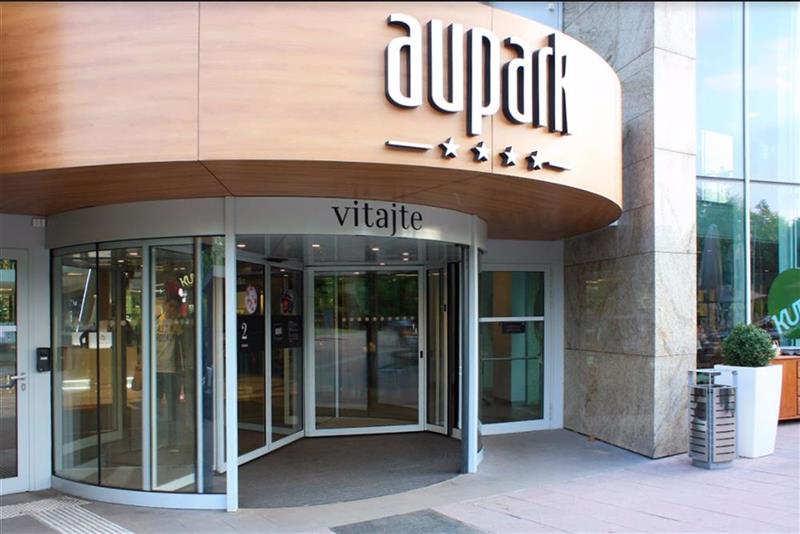

Obchodné centrum Aupark

Obchodné centrum Aupark v Bratislave je vybavené dverovou súpravou DUOTOUR s vysokou kapacitou prechádzajúcich. Stredná rotačná priečka obsahuje vstavané automatické dvere posuvné; za priaznivých klimatických podmienok je možné vďaka špeciálnej elektronike prepnúť dverovú súpravu z režimu karuselových dverí do režimu automatických dverí posuvných.

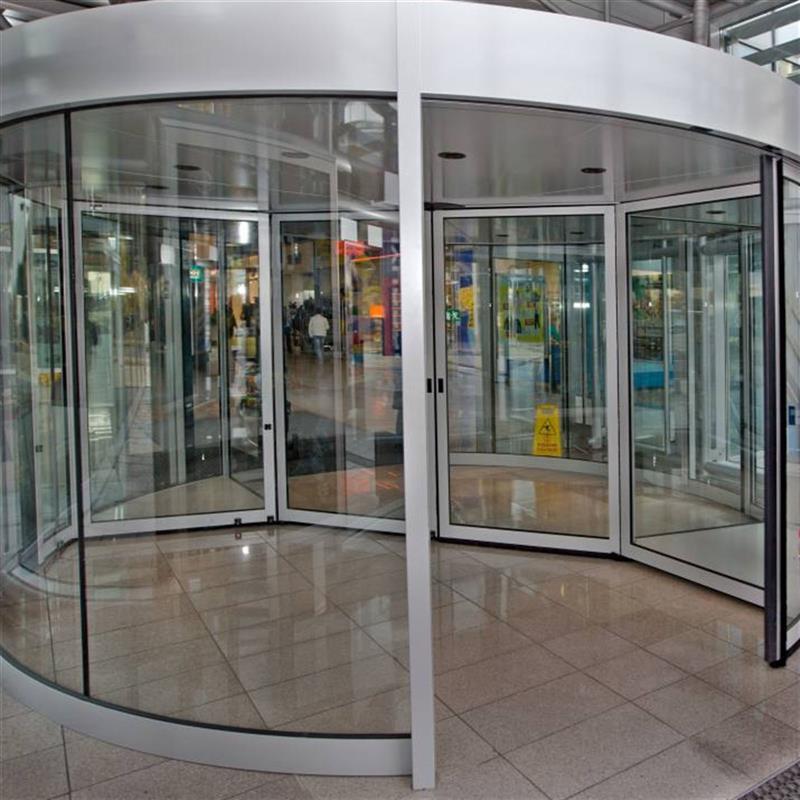

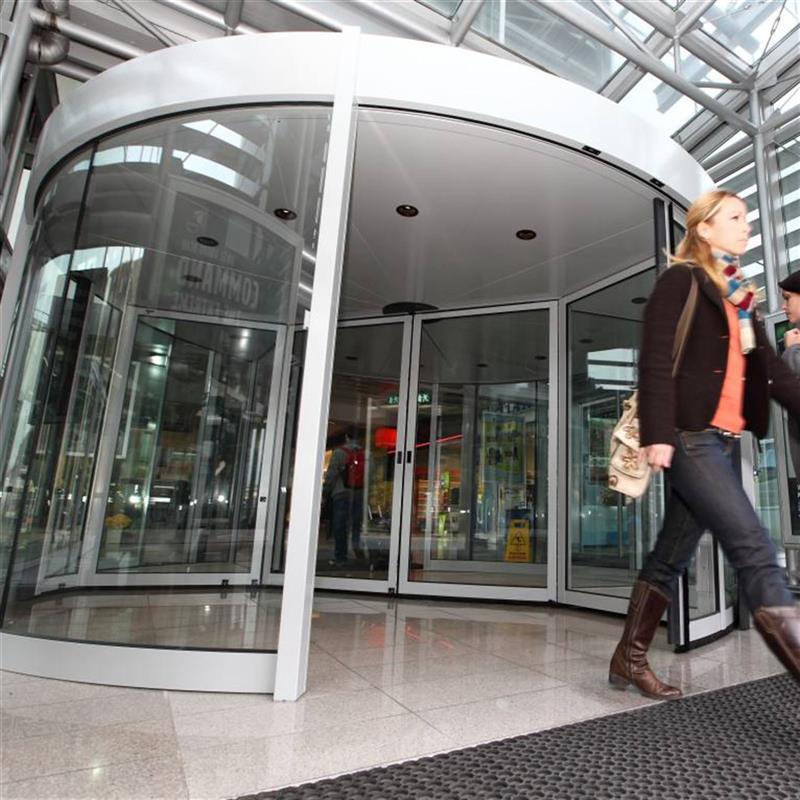

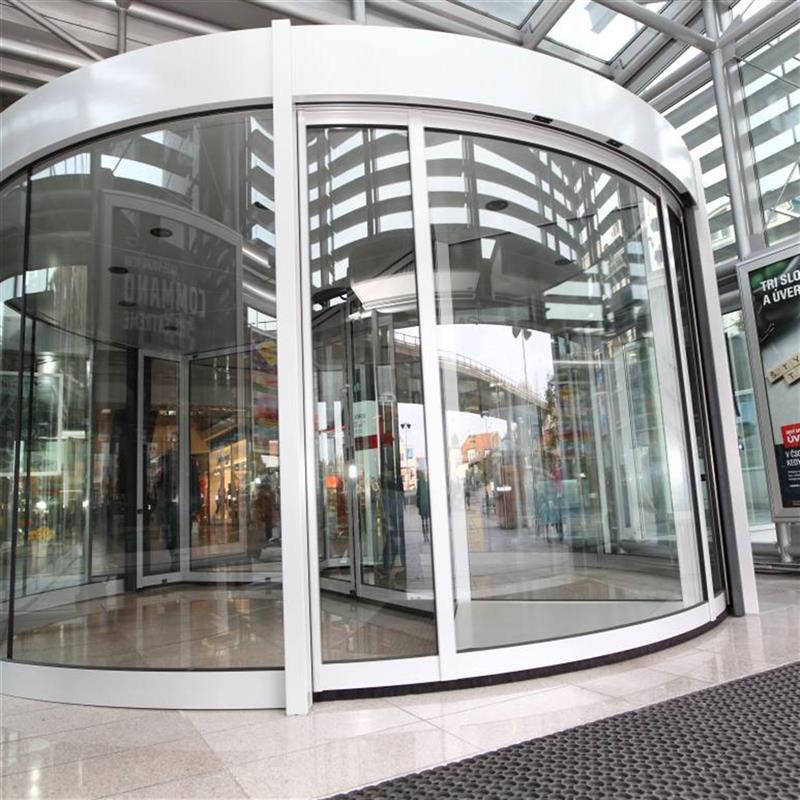

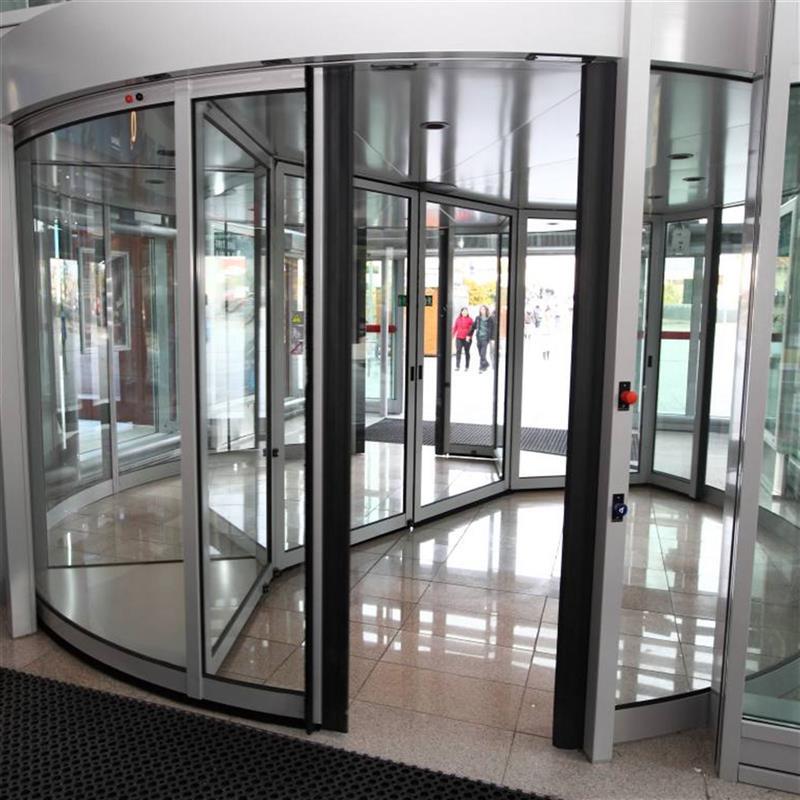

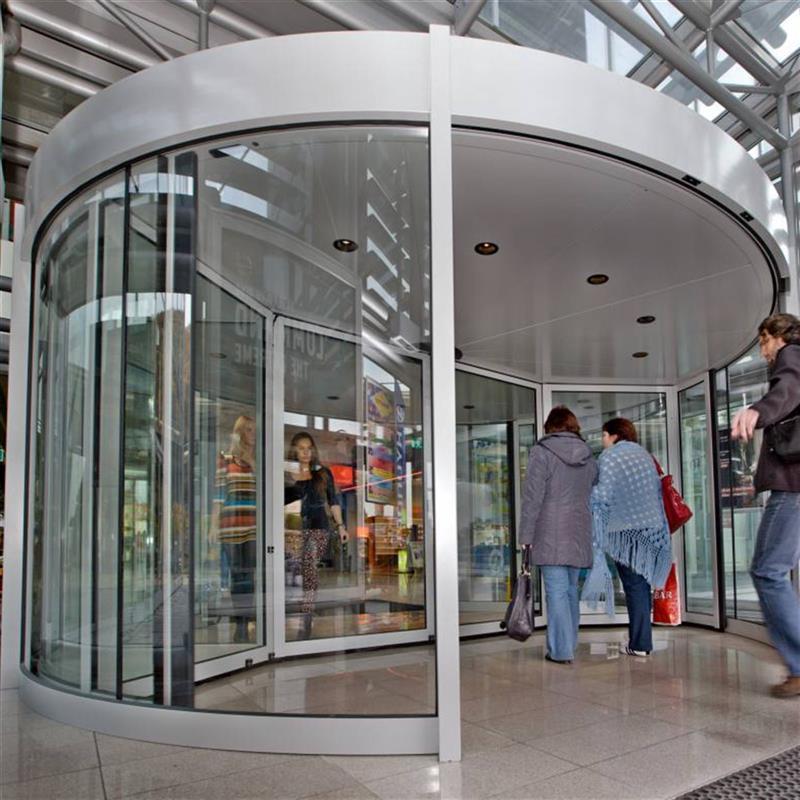

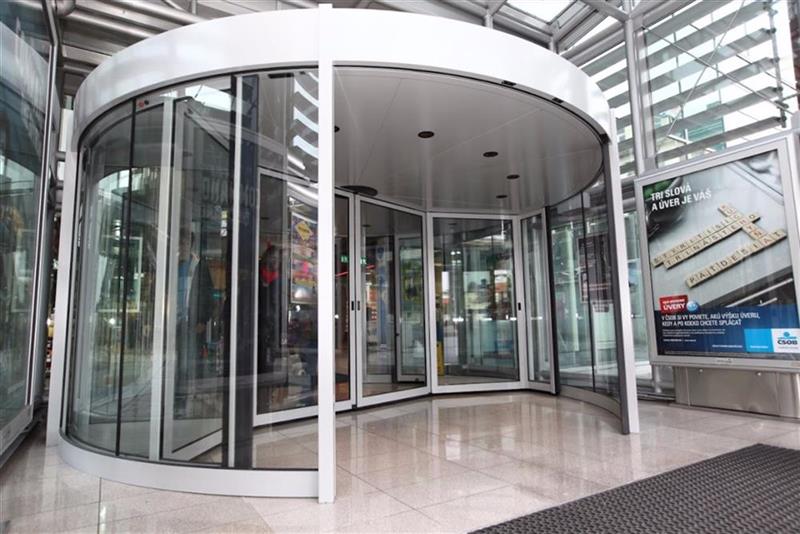

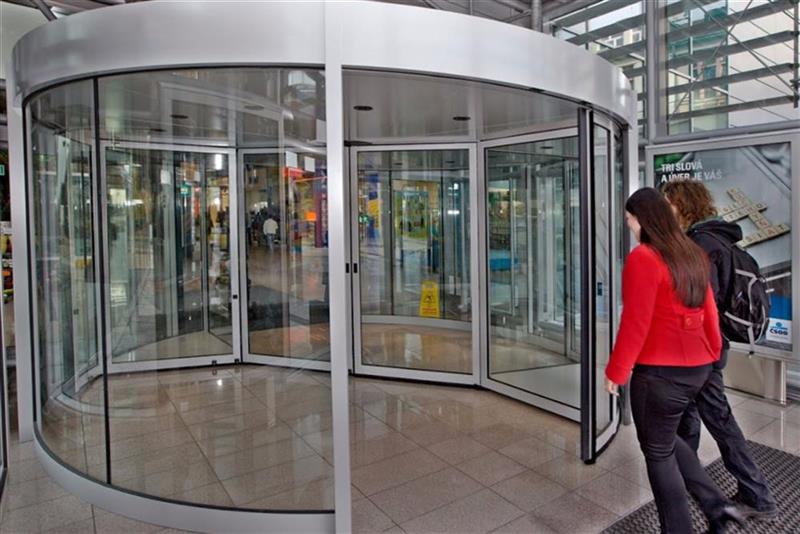

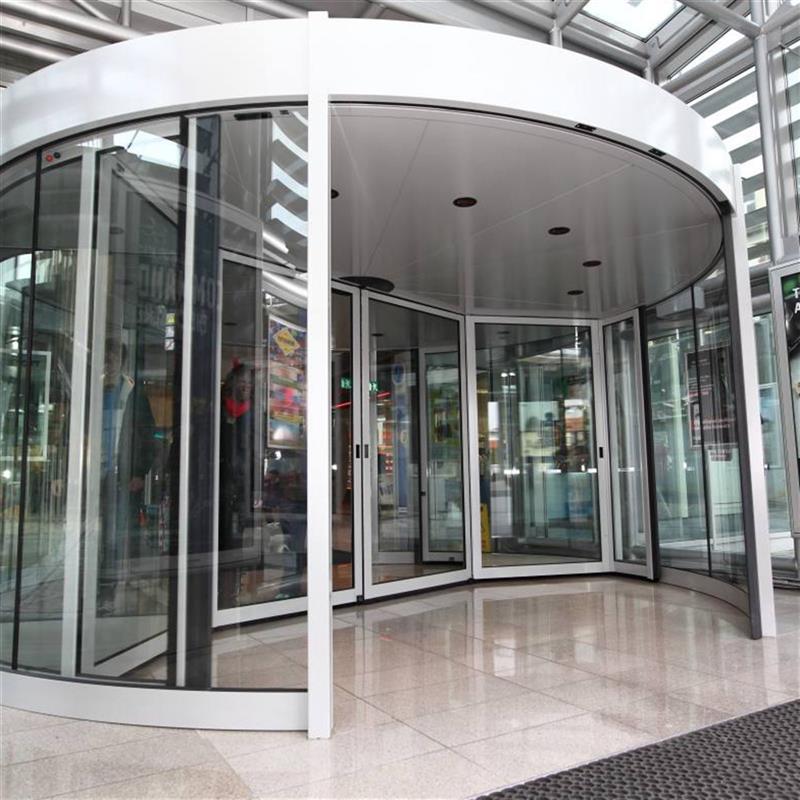

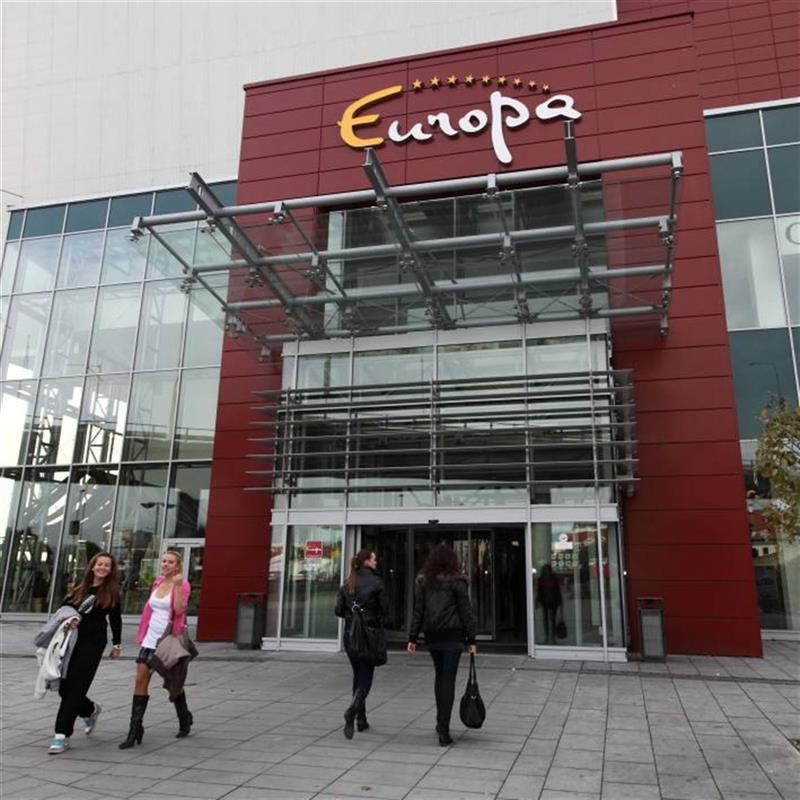

dveřní souprava DUOTOUR

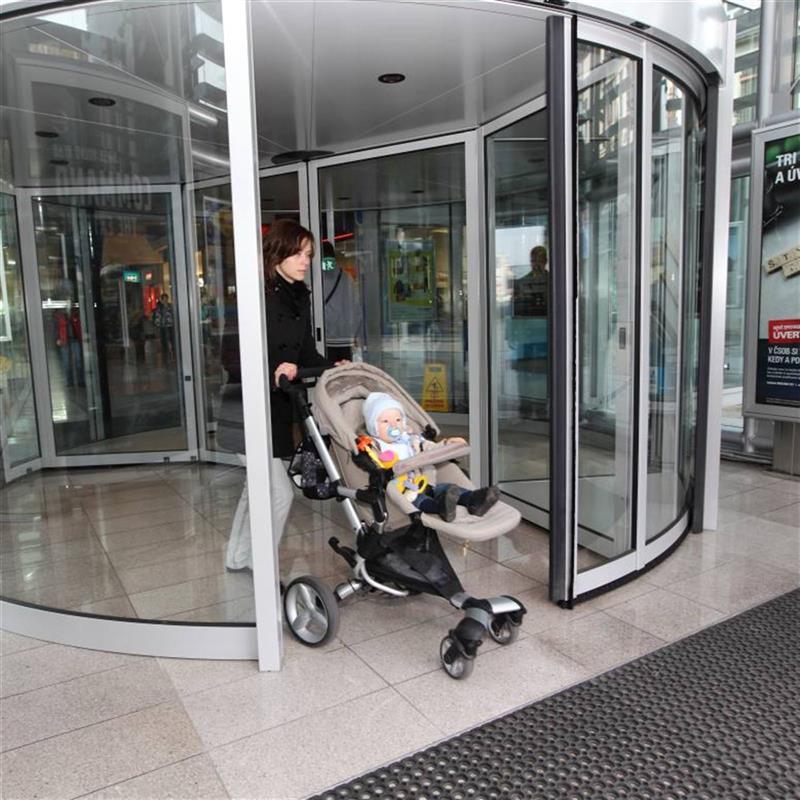

Jedinečný bezbariérový vchod do obchodného centra

Dverová súprava DUOTOUR má vnútorný priemer 4 800 mm. Jej dva priestranné segmenty pohodlne pojmú väčšie množstvo návštevníkov aj s kočíkmi a nákupnými vozíkmi. Oblúkové výkladné skrine sú súčasťou vnútornej rotačnej časti. Presklená priečka medzi nimi je sklopná. V prípade potreby možno po zastavení dvernej súpravy a rozpojení vnútornej priečky vytvoriť široký koridor.
