Popis a technické údaje

Popis a konštrukcia

Popis

1
2
3
4
5
6
7

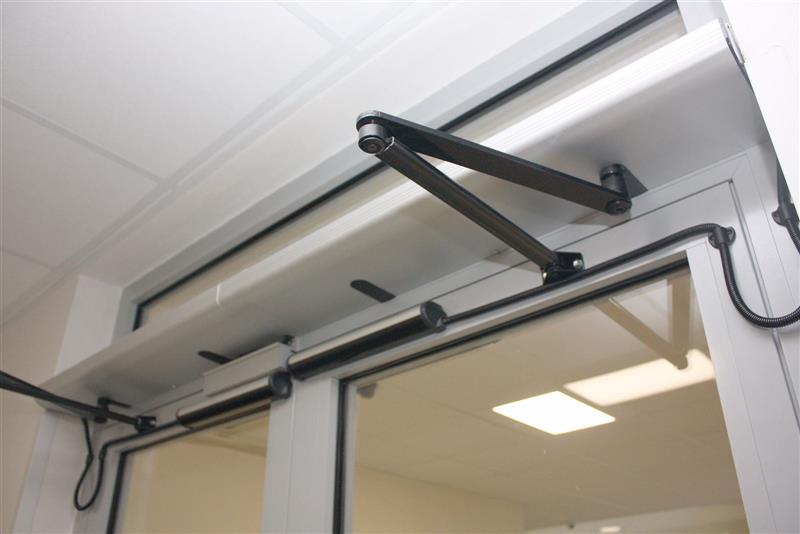

Automatické otočné dvere popis konštrukcie
1 Elektrický pohon PSW 250 dvojkrídlových automatických dverí otočných
2 Spojovací segment 2 pohonov pre dvojkrídlové automatické otočné dvere (inštalácia na prianie z estetických dôvodov)
3 Tlačné rameno pohonu (krídlo na opačnej strane pohonu) otočných automatických dverí
4 Programový prepínač 3-polohový (automat-otvorené-zatvorené) automatických otočných dverí; inštalovaný na bočnom kryte pohonu.
5 Elektromagnetický zámok
6 Elektromagnetický zámok - protikus
7 Bezpečnostná lišta k ochrane proti nárazu dverného krídla

6179

Dverné krídla

Prevažná časť automatických dvier otočných vzniká samotnou inštaláciou elektropohonu na existujúce dverné krídlo.

Na prianie zákazníka možno dodať dverné krídlo

  • do čistých priestorov (operačné sály, laboratóriá)
  • z hliníkových profilov s presklením
  • oceľové s olovenou výstužou (pre RTG pracoviská)
  • drevené

6180

Pohony pre otočné automatické dvere:

Základné parametre pohonov pre otočné automatické dvere

K dispozícii máme 3 typy otočných pohonov. Jednotlivé typy sa odlišujú rozmerom, výkonom, designom a inštalačnými podmienkami. S výberom optimálneho typu pohonu vám pomôžu naši kvalifikovaní obchodní zástupcovia pri spracovaní vašej objednávky.



Typ pohonu EMSW - EMO EMSW - hydraulika PSW 250
Dĺžka pohonu: 716 mm 716 mm 840 mm
Hĺbka pohonu: 130 mm 110 mm 175 mm
Pohľadová výška pohonu: 110 mm 110 mm 70 mm
Zaťaženie do: 90 kg 250 kg 250 kg
Hmotnosť: 11 kg 11,5 kg 9 kg
Spotreba: Max.75W Max.230W Max.300W
Napätie: 24V DC, max. 400mA 13-20V DC/24V DC 24V DC, max. 700mA

6178

Doplnkové prvky

Programové prepínače

Štandardne sú otočné pohony vybavené 3-polohovým prepínačom režimov, umiestneným zboku na pohone. Ponúka polohy AUTOMAT / OTVORENÉ / ZATVORENÉ.

Alternatívne môže zákazník zvoliť 4-polohový programový prepínač, ktorý ponúka režimy VYPNUTÉ / VÝCHOD / AUTOMAT / OTVORENÉ.

Senzorová lišta 4SAFE

Senzorová lišta 4SAFE sa inštaluje v hornej časti dverného krídla a zaisťuje bezpečné otvorenie a zatvorenie dvier bez náhodného zovretia prechádzajúcich.

Cena je individuálna podľa variantu produktu.

Vhodné pre

  • reštaurácie
  • hotelové zázemie
  • kuchyne
  • stravovacie prevádzky
  • laboratória
  • operačné sály
  • špecializované prevádzky
  • zázemie predajní
  • firemné budovy

Dokumenty k stiahnutiu

AD_otocne_SPEDOS_PSW_prospekt_web.pdf 17_otocne_pohony_EMSW.pdf

Nezáväzný dopyt

Či už ide o novú zákazku alebo servis, napíšte nám a my sa vám čo najskôr ozveme

Príslušenstvo

Naša práca je vidieť

hl. obrazek reference

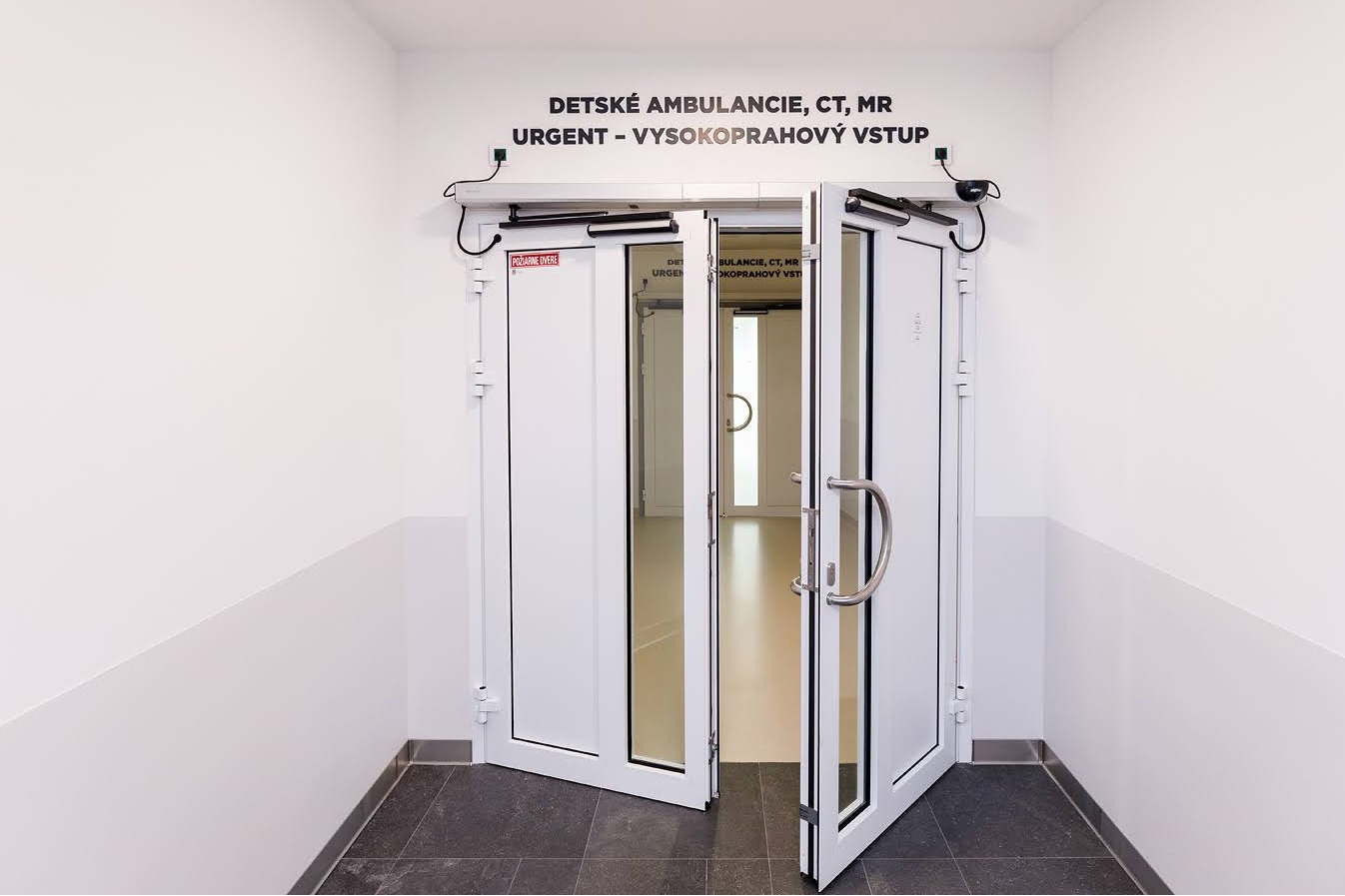

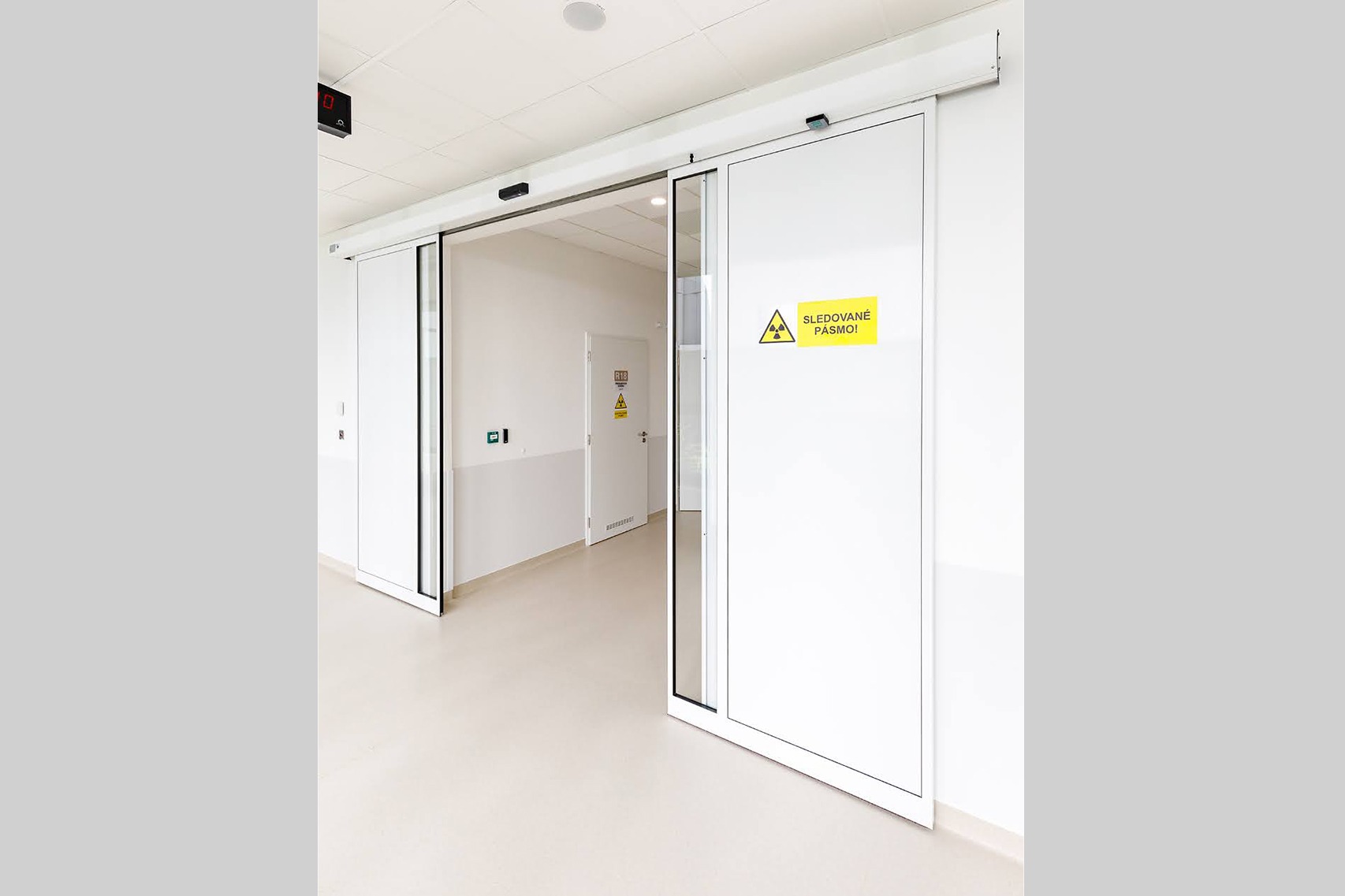

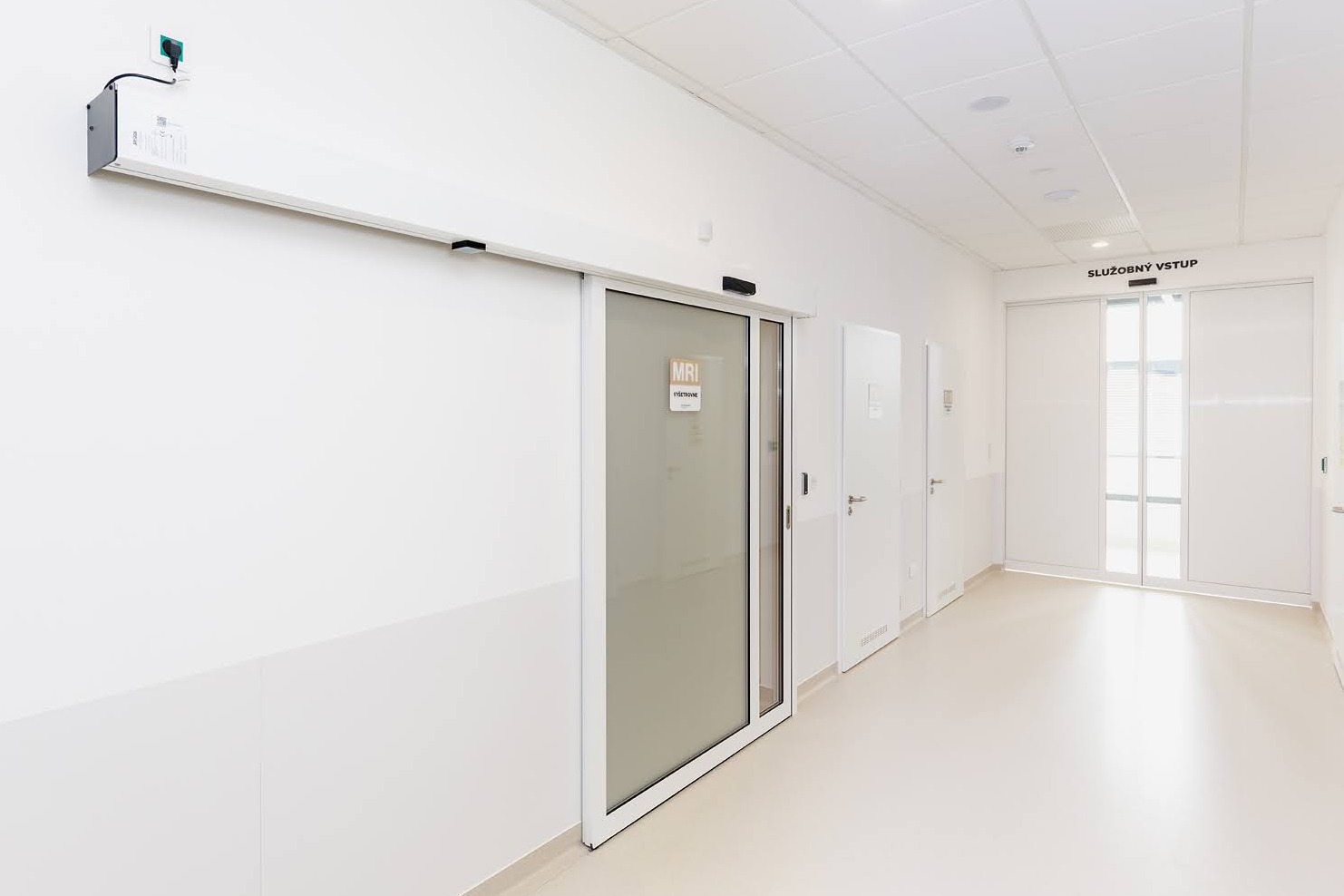

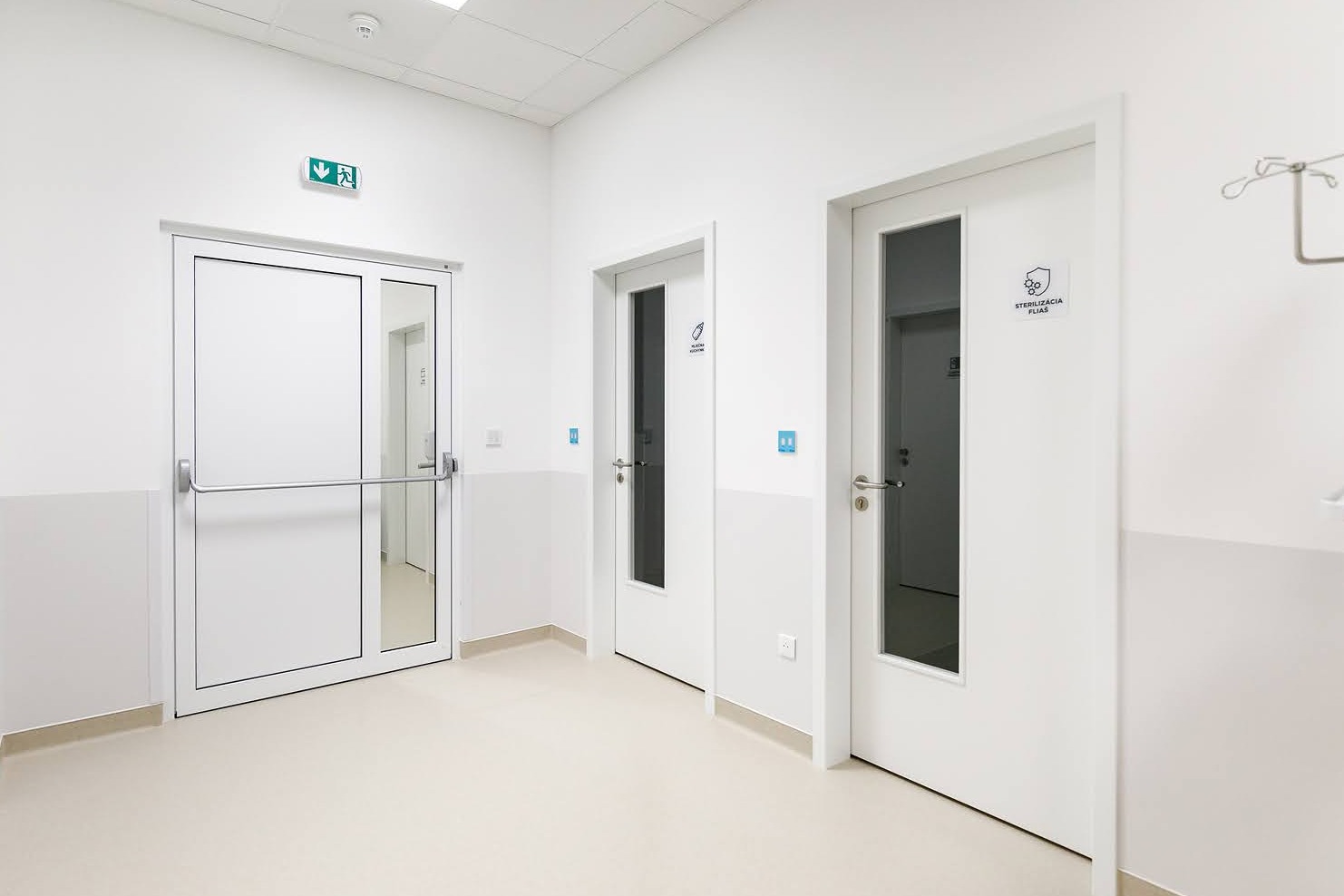

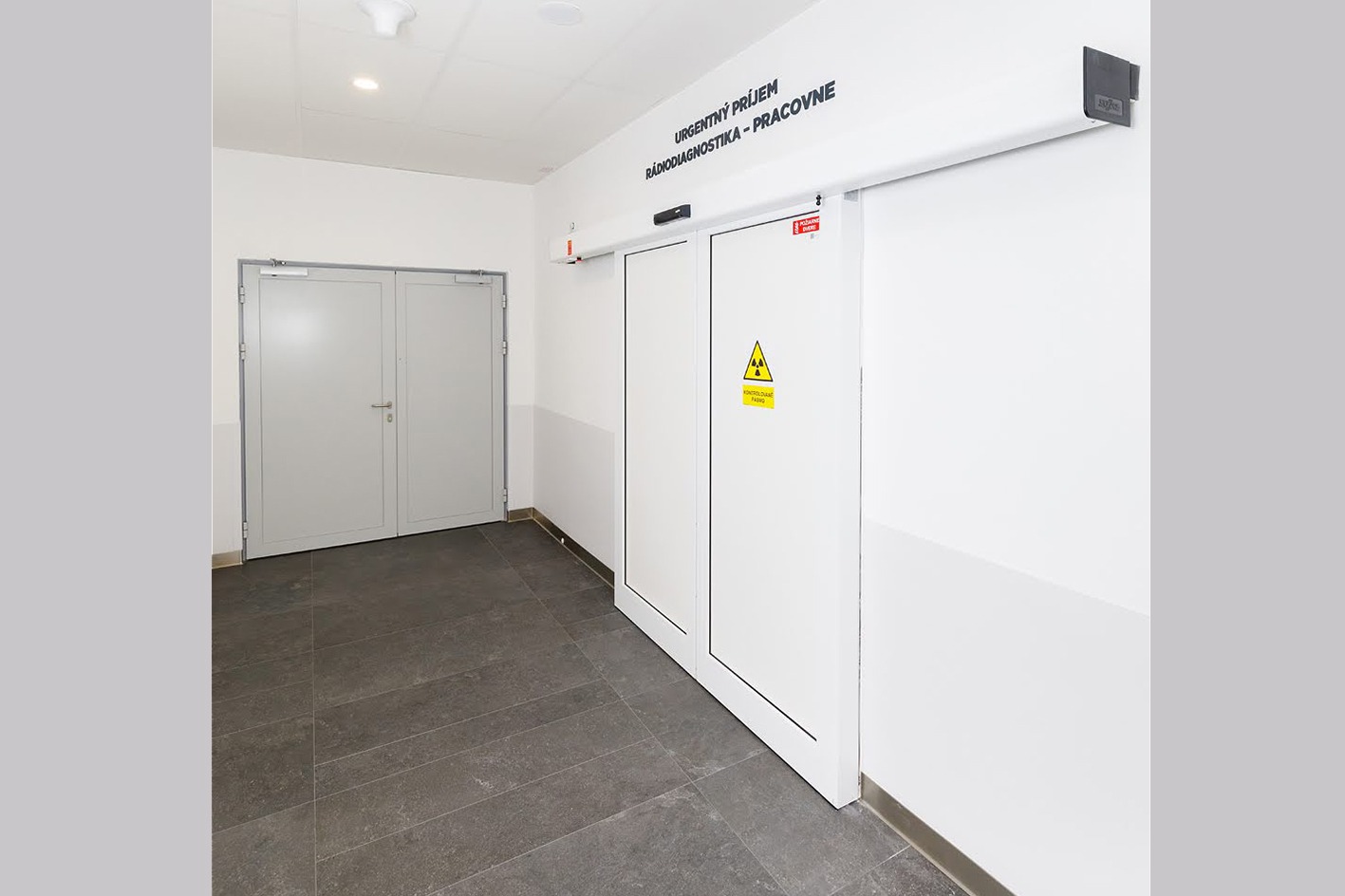

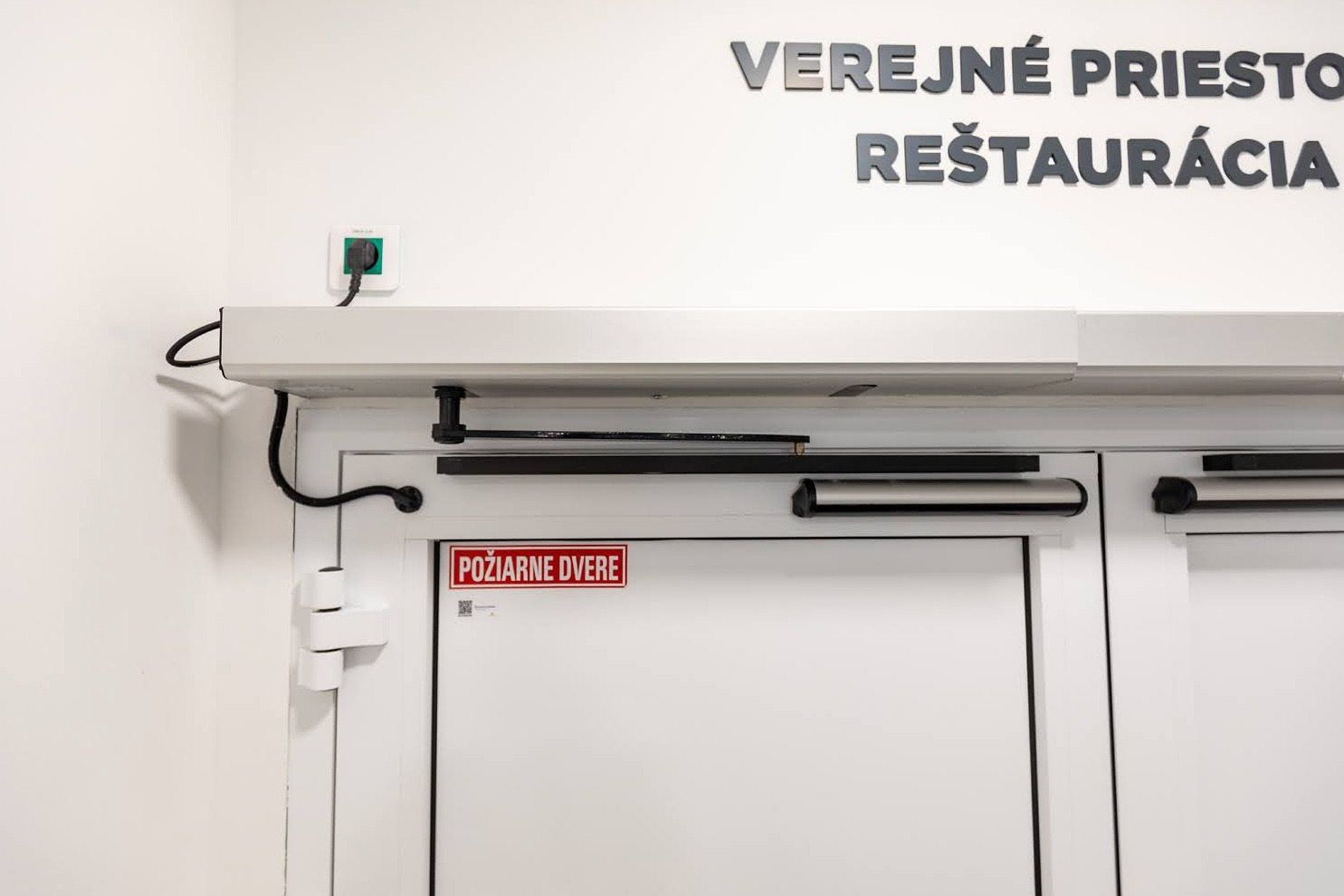

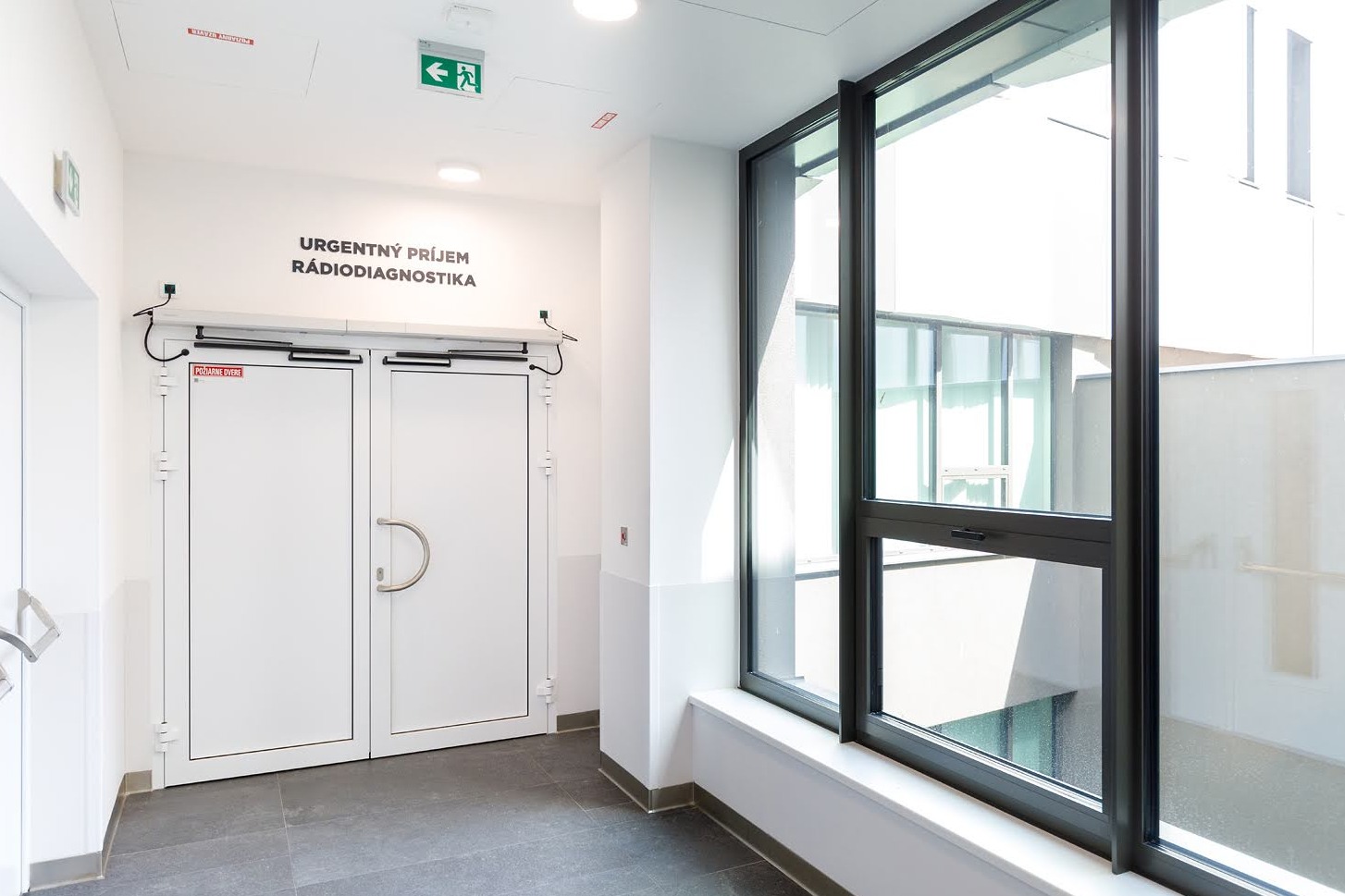

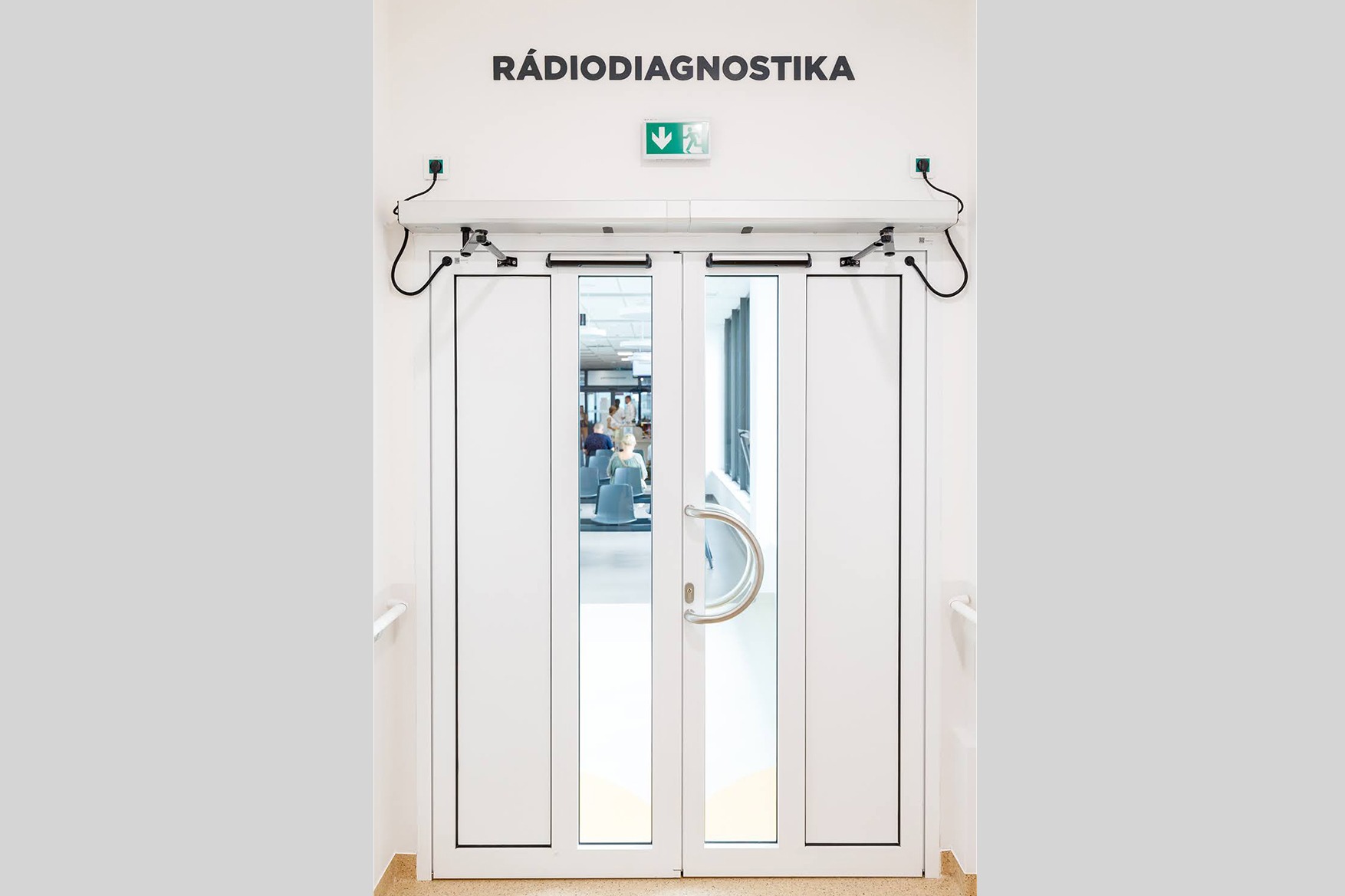

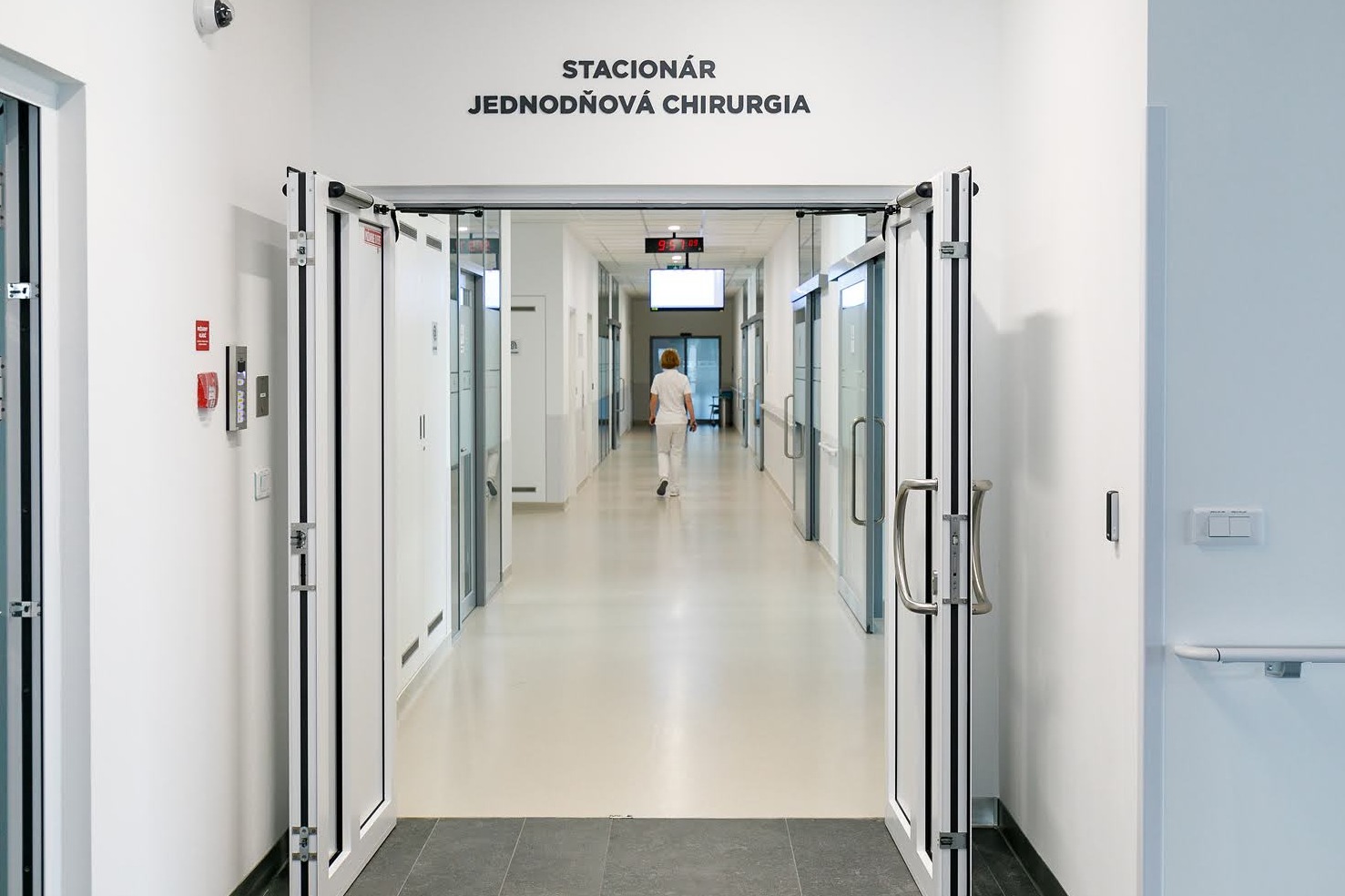

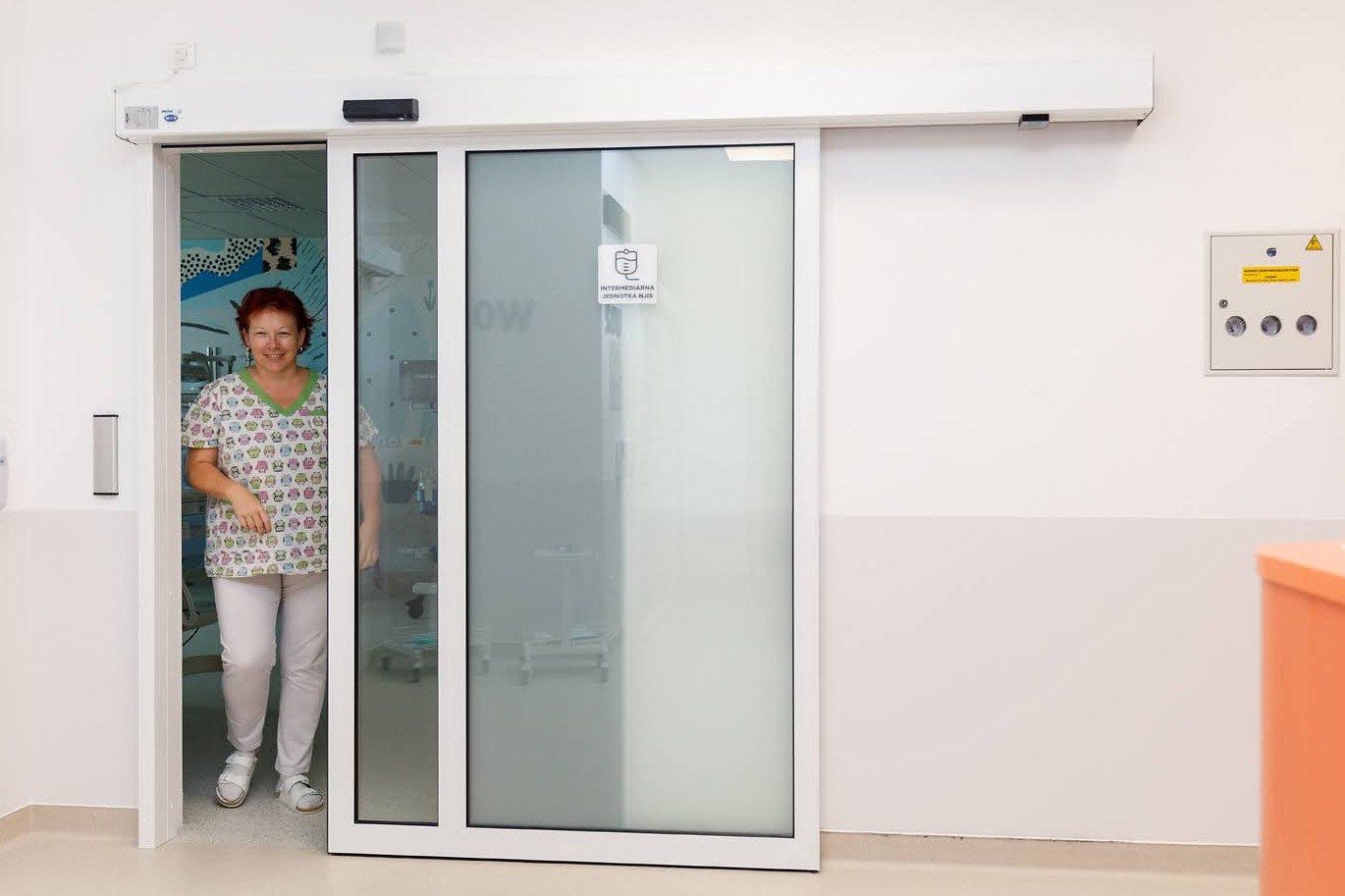

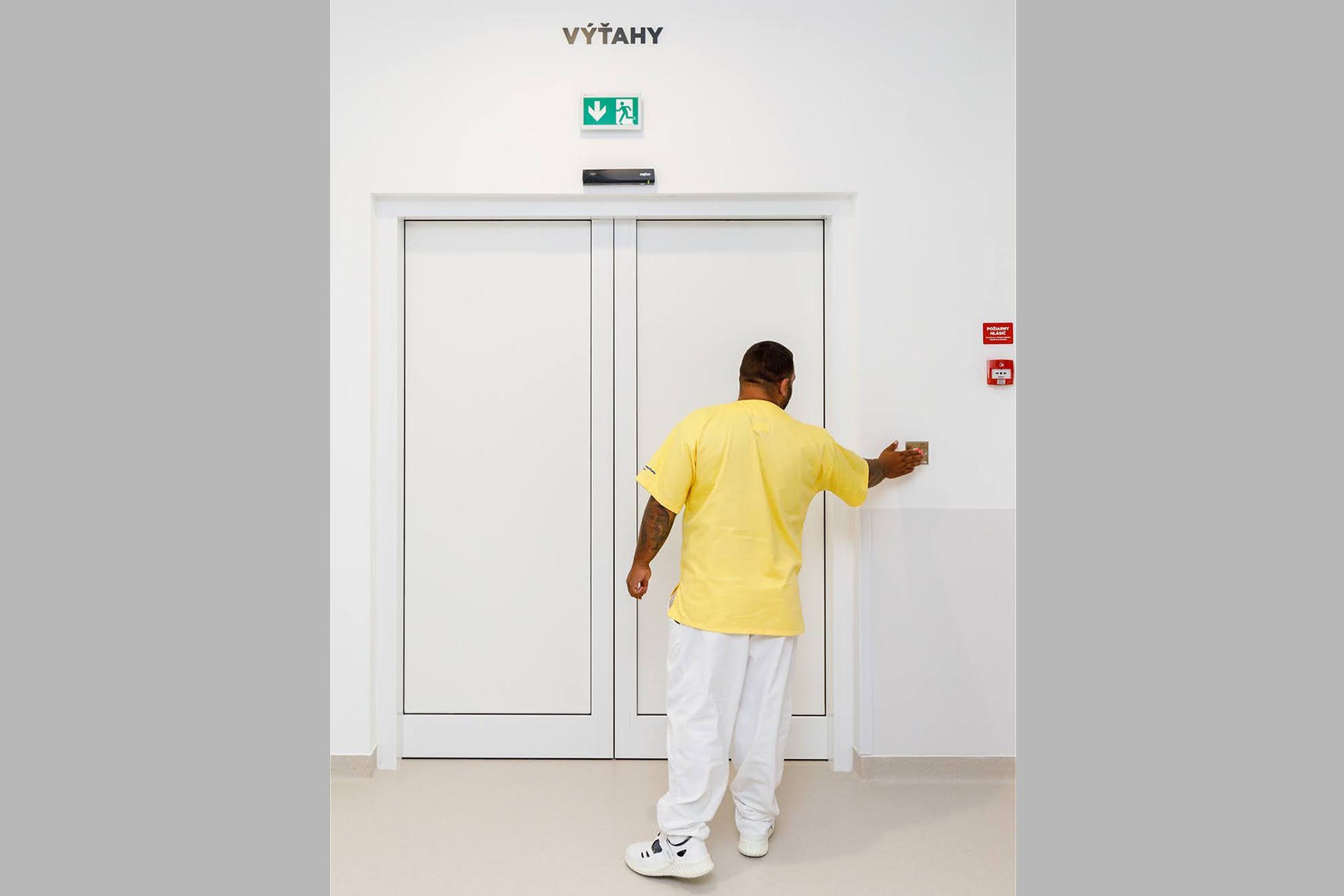

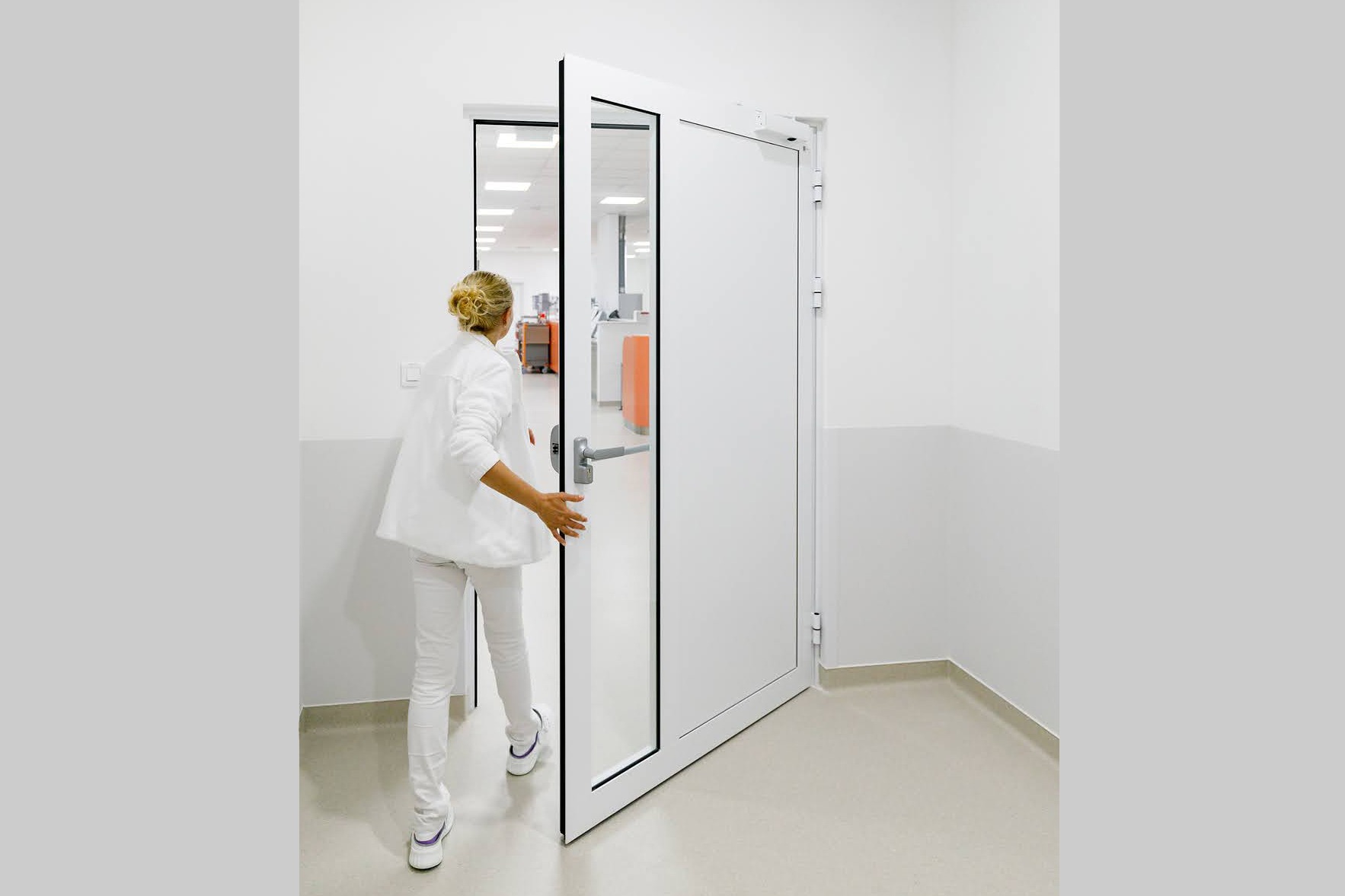

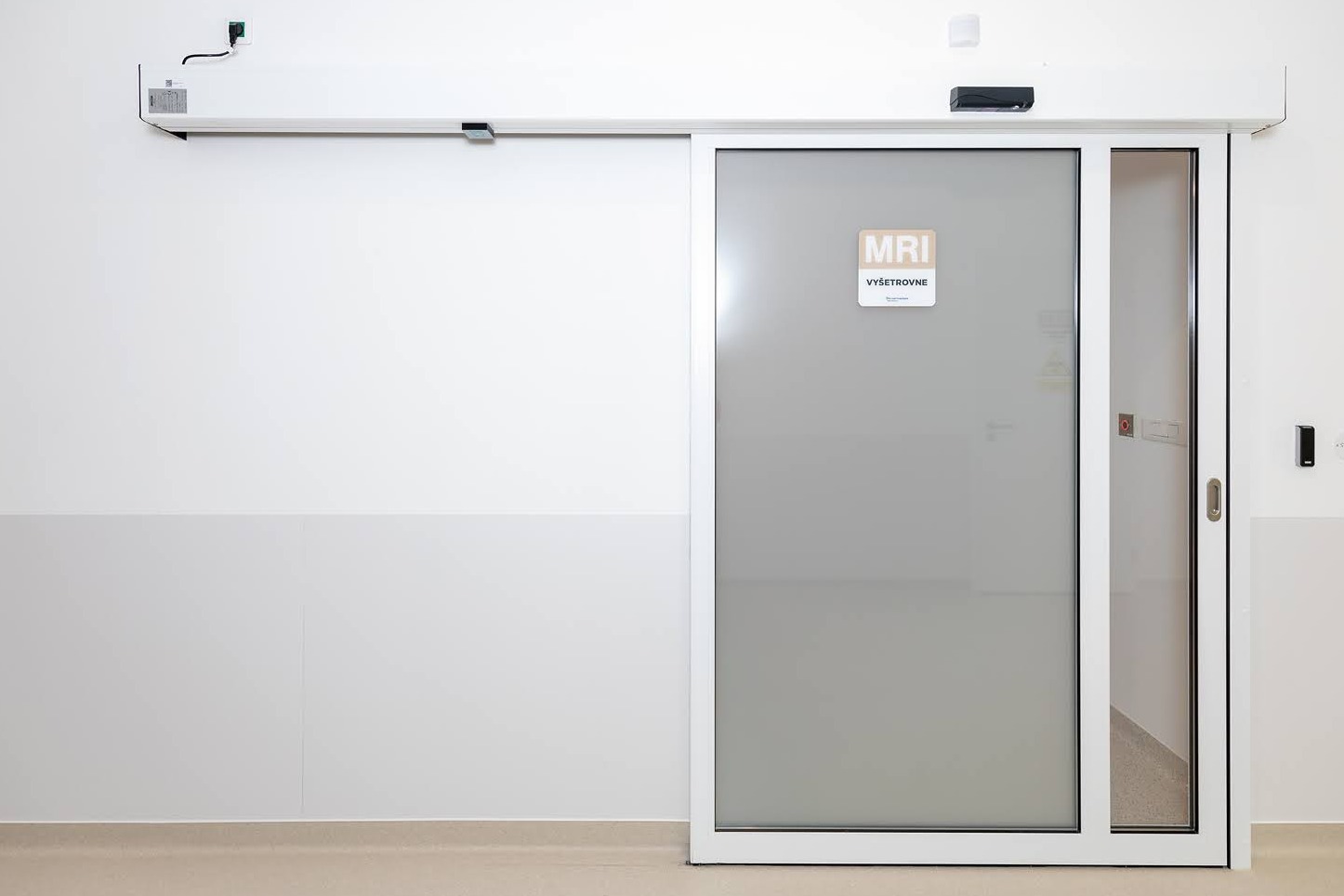

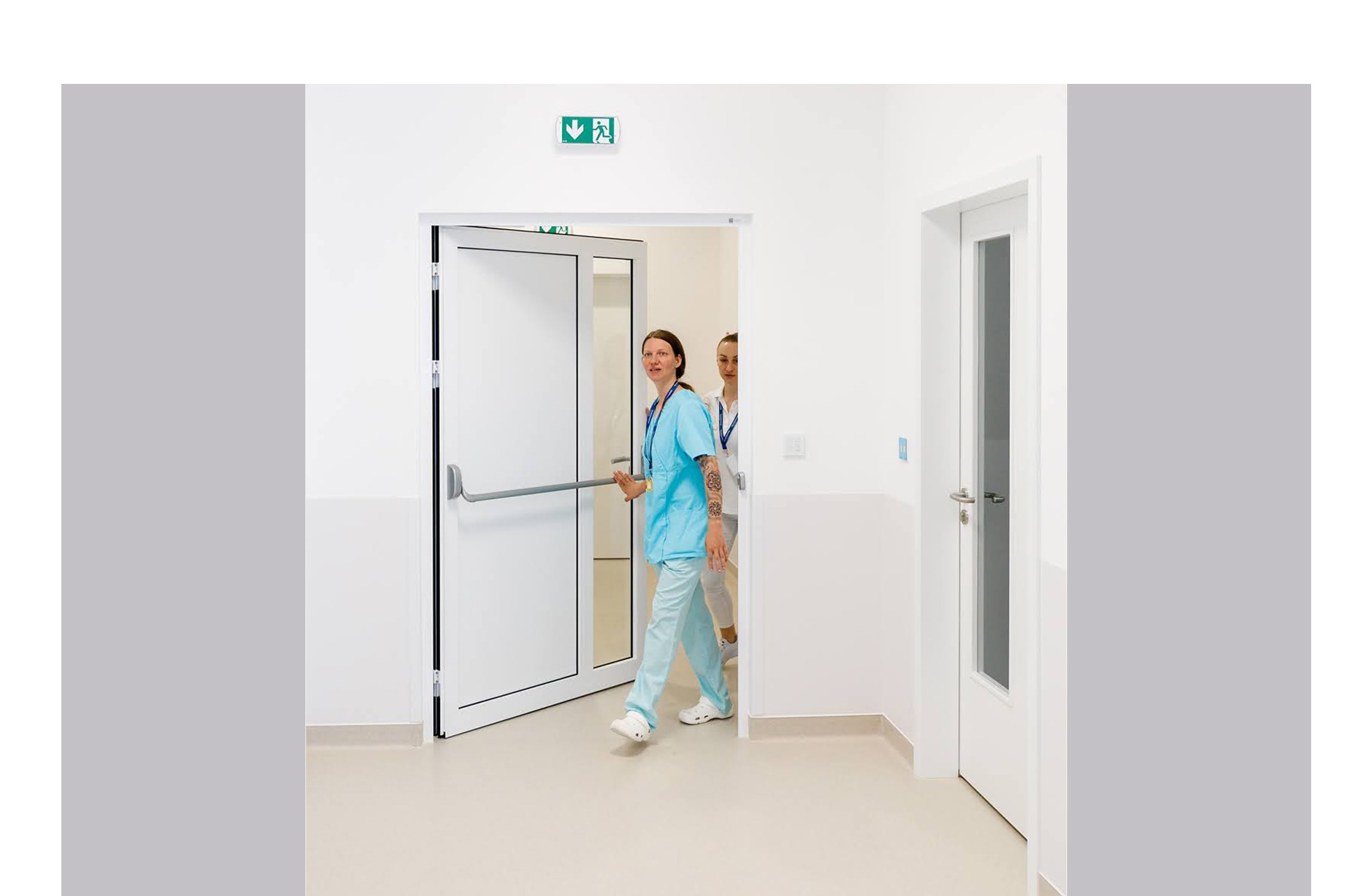

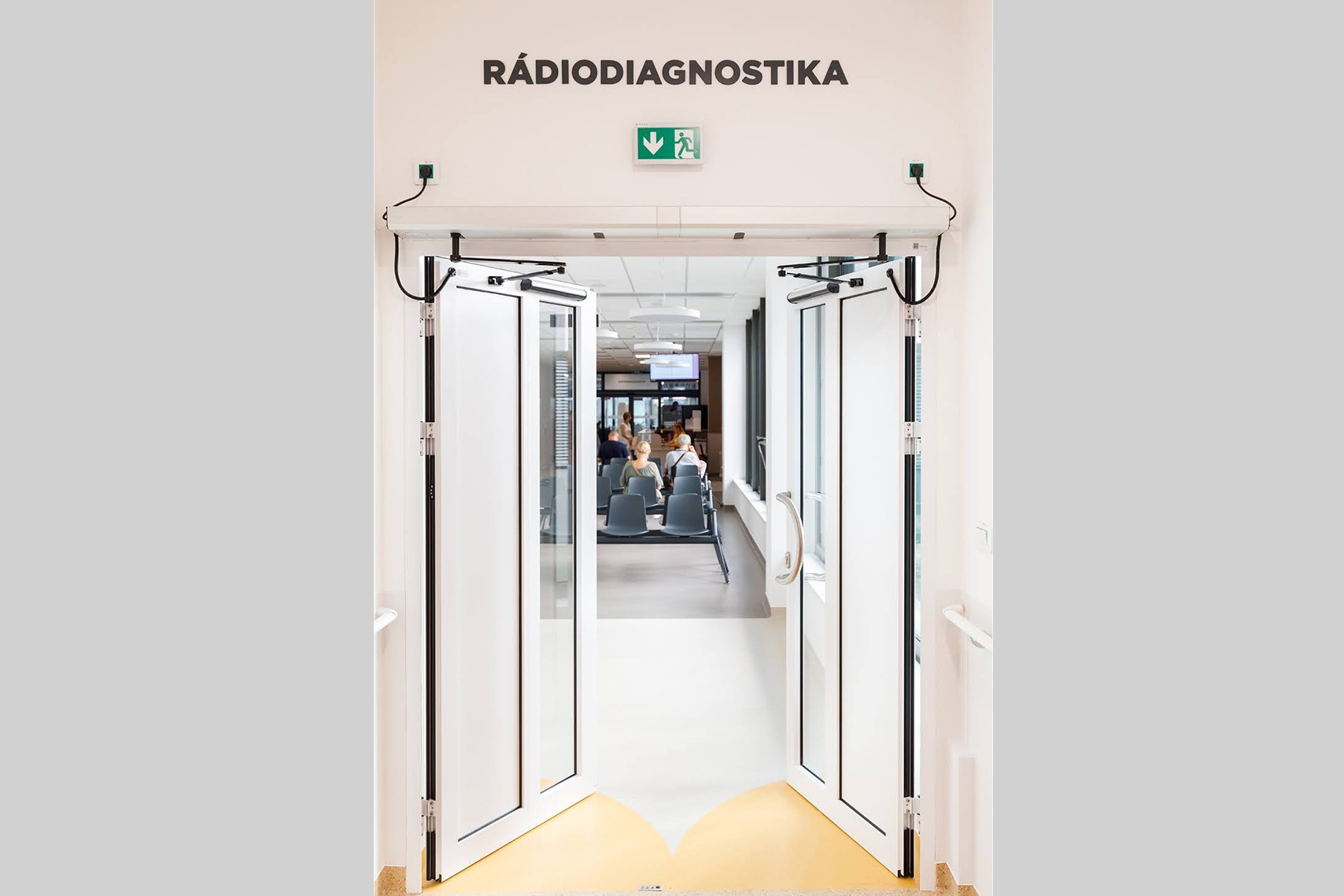

Nemocnica SVET ZDRAVIA Michalovce

V Michalovciach koncom roka 2017 otvorili novú nemocnicu za 34 miliónov EUR. Na konci dva a pol roka trvajúcich prác je moderné zdravotnícke zariadenie s kompletnou rádiodiagnostikou, urgentným príjmom, plávajúcimi lôžkami, či kompletne vybavenými izbami pre pacientov.

Nemocnica novej generácie je súčasťou regionálnej siete SVET ZDRAVIA, patriacej Investičnej skupine Penta. Svet zdravia prevádzkuje dohromady 17 zdravotníckych zariadení. Osem z nich je na východnom Slovensku.


(zdroj: aktuality.sk)

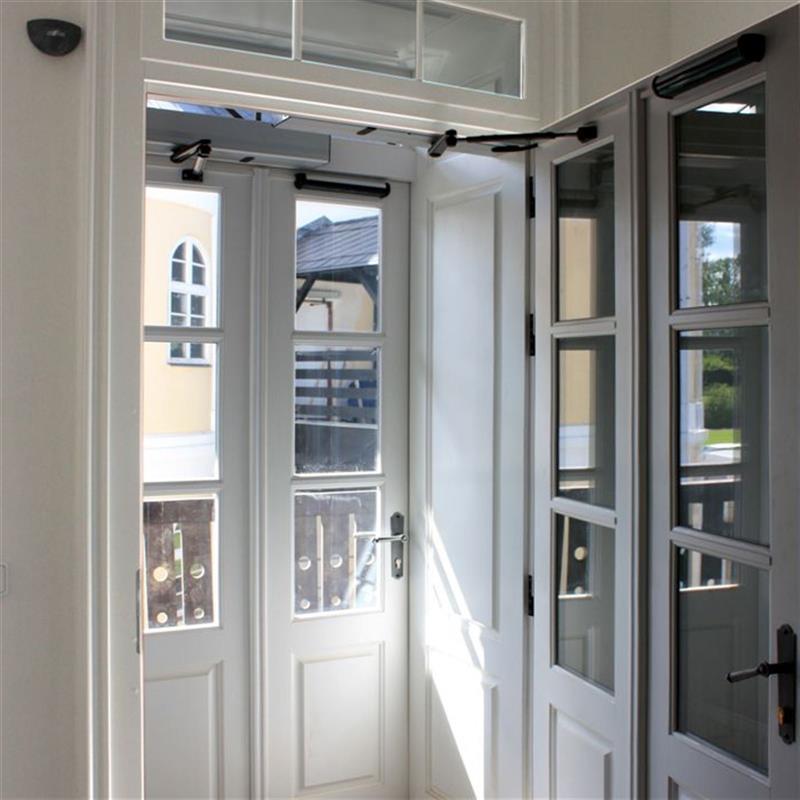

staré dveře s novým pohonem

Staré dvere s novým pohonom

Historická budova domova dôchodcov má vo vstupe pôvodné drevené skladacie dverné krídla. Sú vybavené otočnými pohonmi, ktoré zaisťujú bezbariérový prechod. Bezpečnosť prechádzajúcich je zaistená bezpečnostnými lištami v hornej časti dverných krídel.

Automatické jednokřídlé otočné dveře

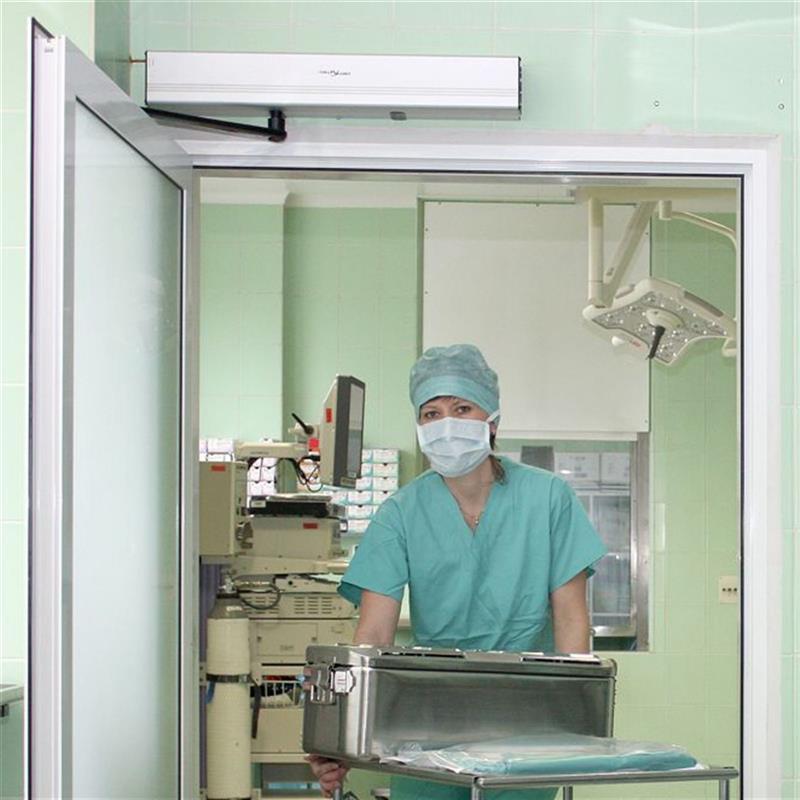

Otočný pohon - nosič pre sestričky

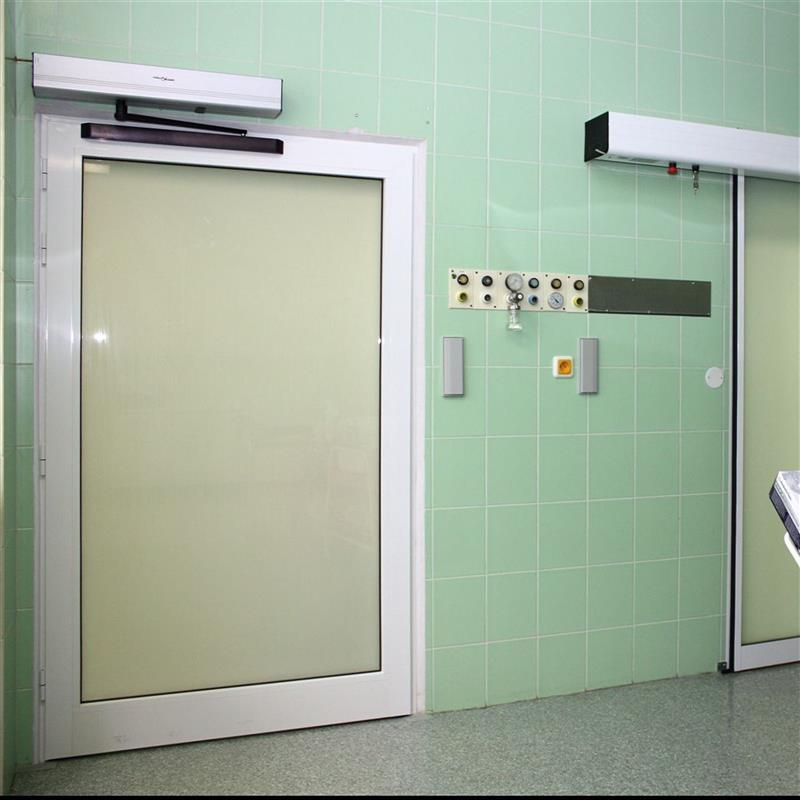

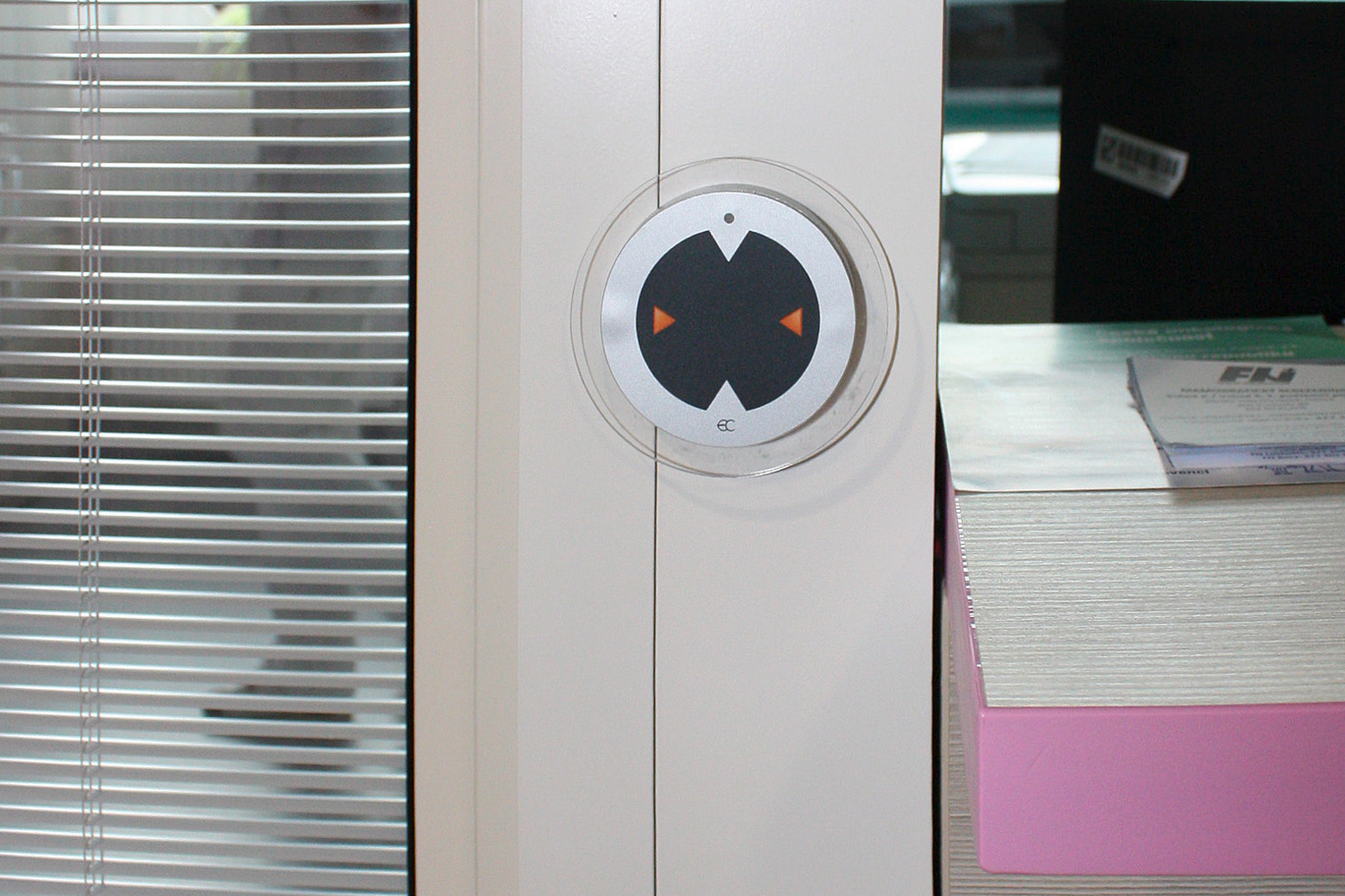

V operačných sálach boli vedľa automatických dvojkrídlových dverí posuvných inštalované tiež otočné automatické dvere jednokrídlové. Sú vybavené elektropohonom, spojeným s krídlom dverí ťažným ramenom. Dvere sa aktivujú lakťovým spínačom, ktorý je inštalovaný v tesnej blízkosti oboch dverí.

hl. obrazek reference

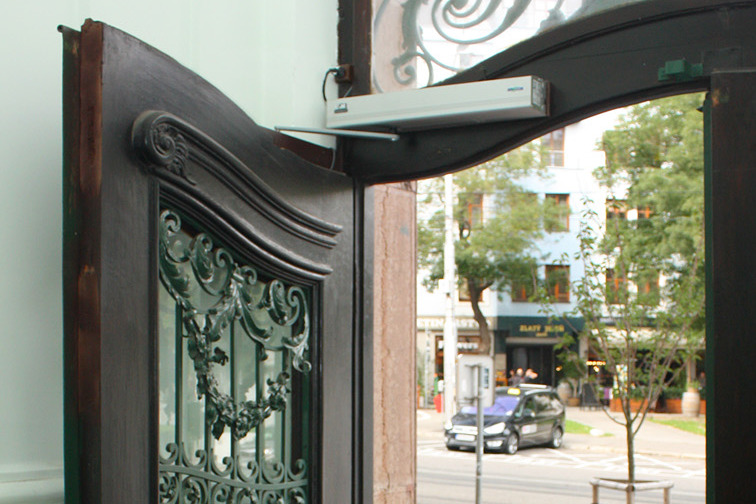

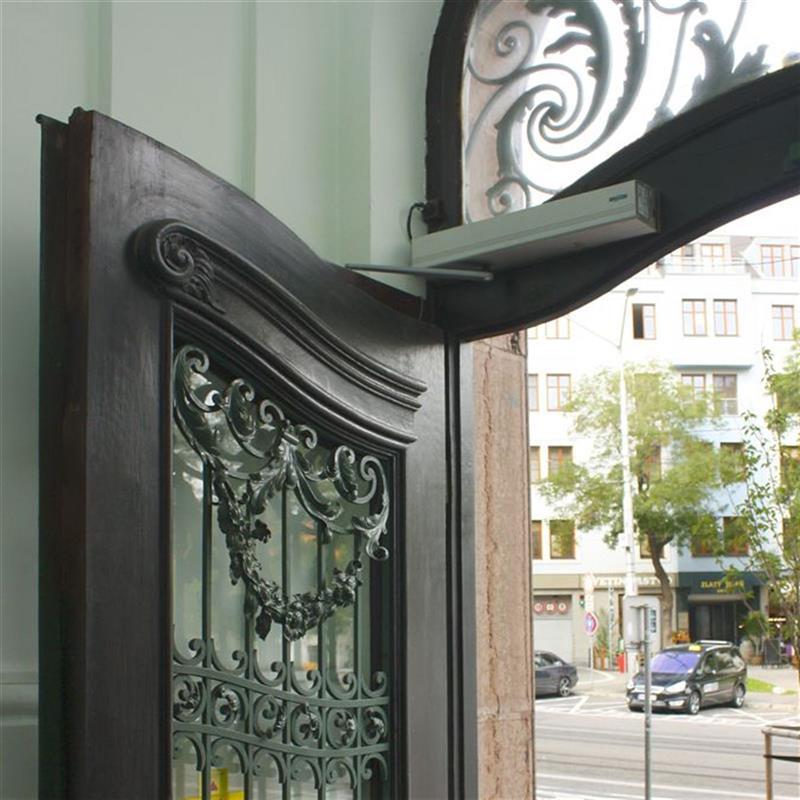

Starobylé vráta s moderným pohonom

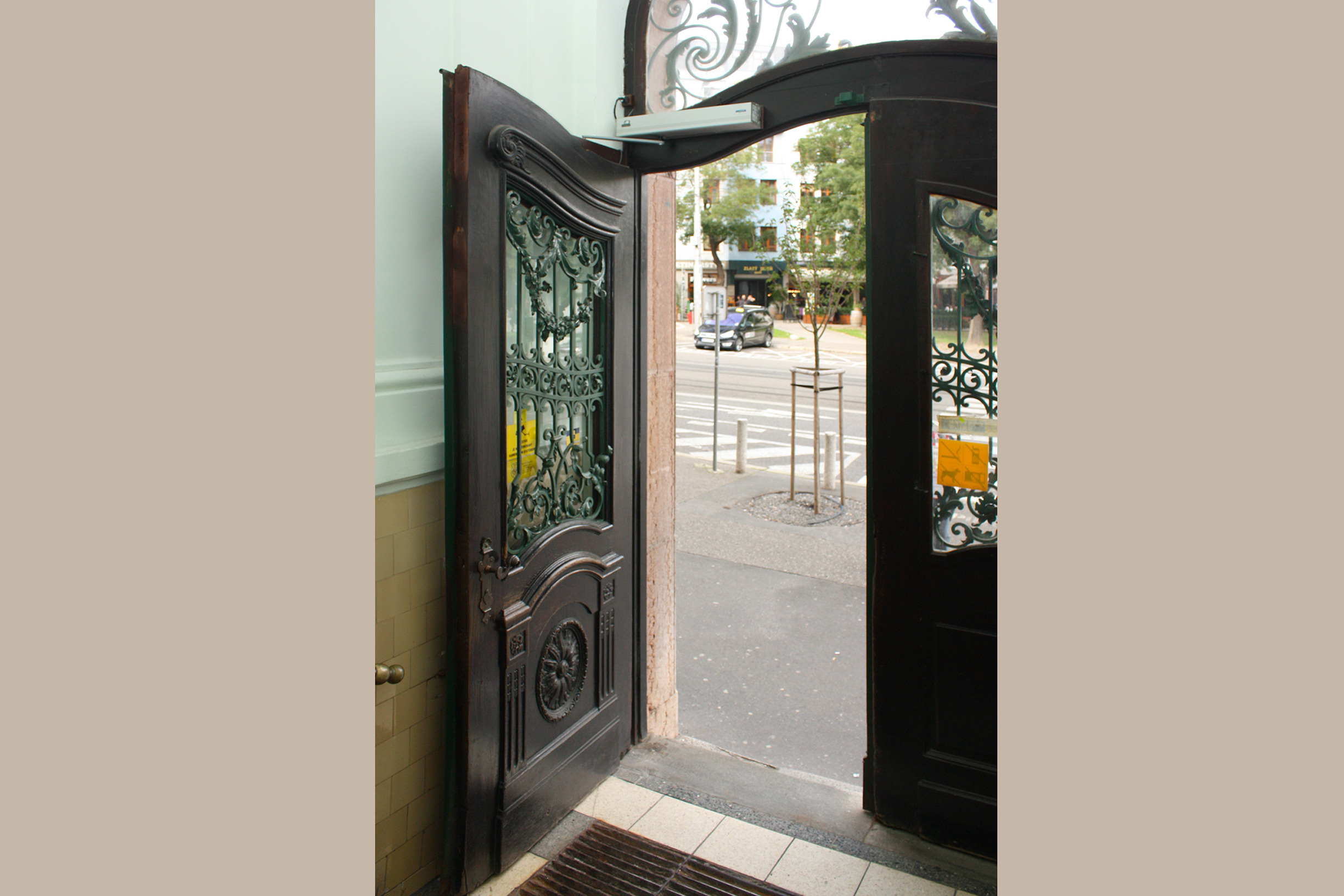

V záujme získania bezbariérového prístupu boli ťažké historické drevené otočné dvere v pamiatkovo chránenej budove vybavené hydraulickým otočným pohonom s nosnosťou do 205 kg. Pohon je vysoký 110 mm, hlboký 110 mm a dlhý 716 mm.

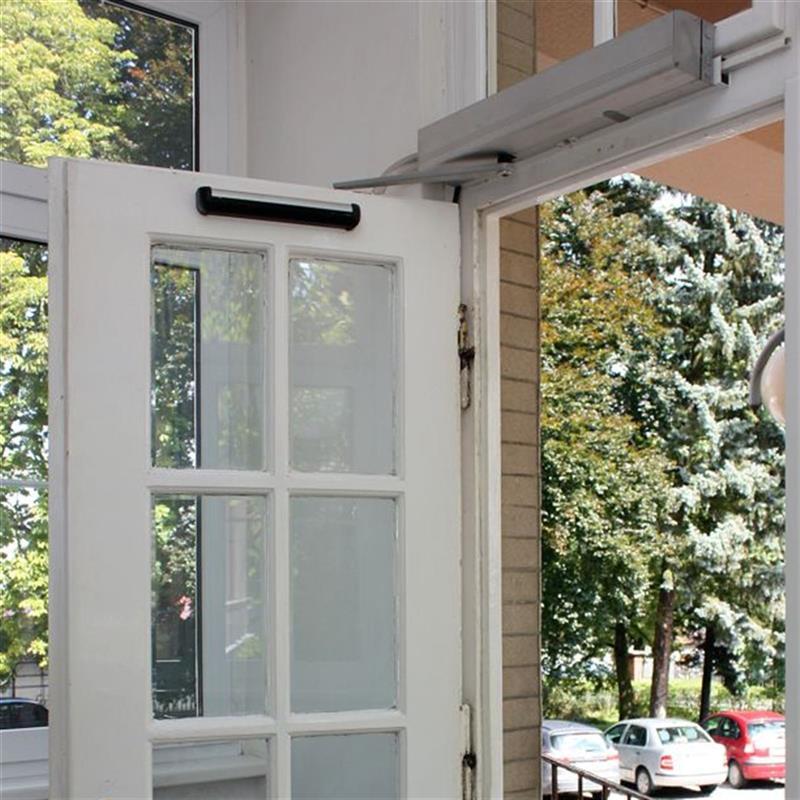

Automatické otočné dveře se sensorem

Dodatočná automatizácia

Otočné vstupné dvere boli automatizované elektrickým pohonom, umiestneným pod nadsvetlíkom a spojených s dverovým krídlom ťažným ramenom. Dvere sú vybavené bezpečnostným senzorom k ochrane prechádzajúcich.

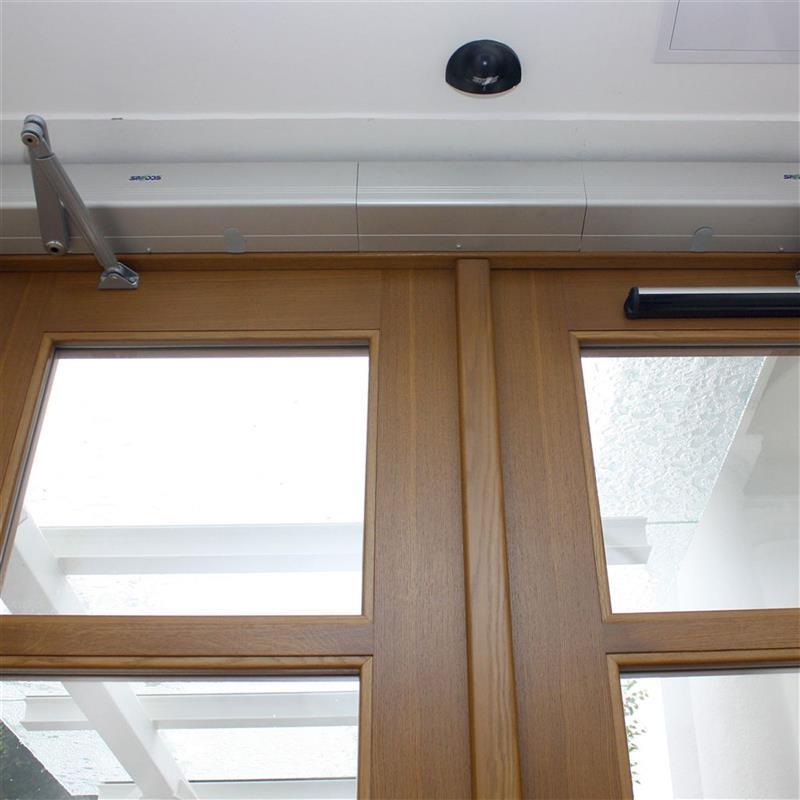

bezbariérový vstup do léčebny

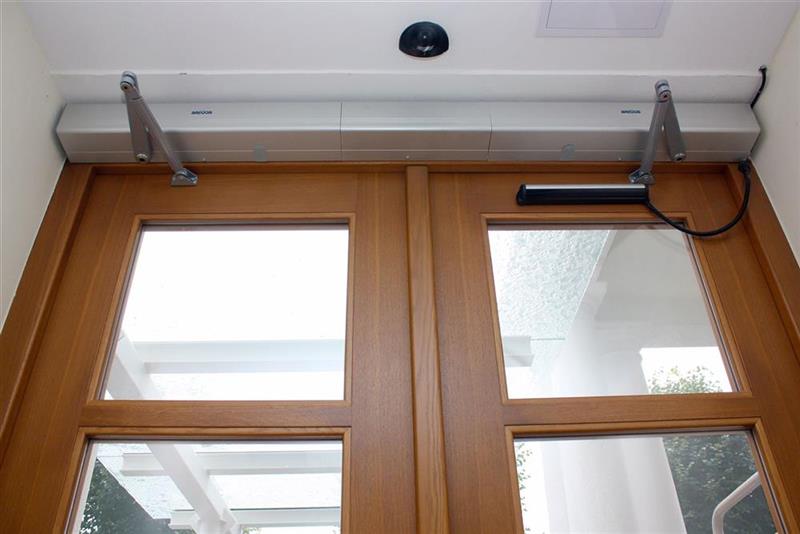

Historická klasika s moderným pohonom

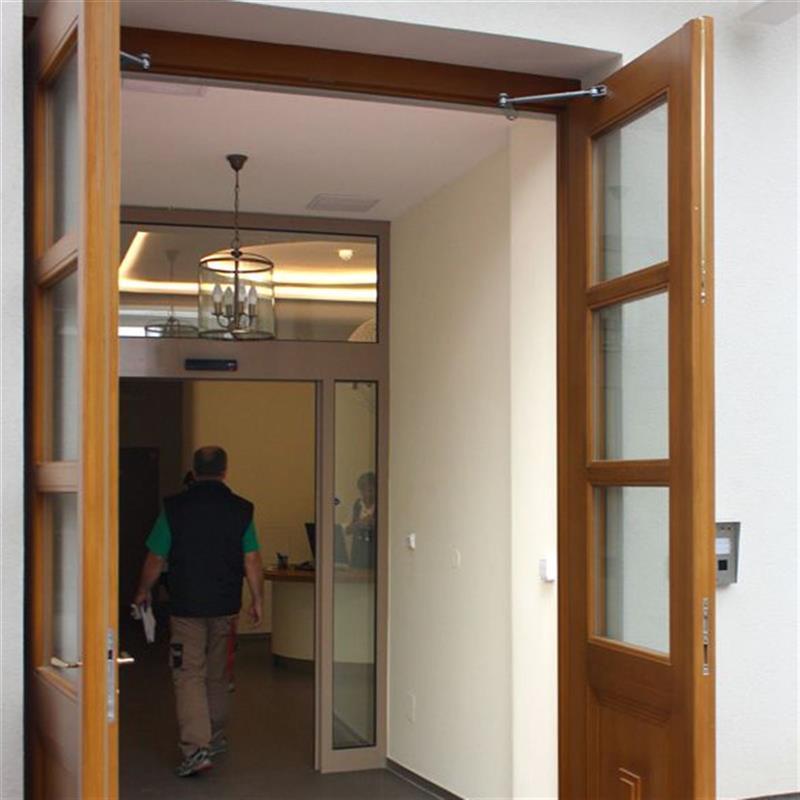

Rekonštruovaná budova liečebne má v hlavnom vstupe do recepcie dvojkrídlové otočné drevené dvere s presklením. Dvere sú v záujme zabezpečenia bezbariérového vstupu vybavené elektrickými pohonmi - pre každé dverné krídlo jeden. Oba pohony sú vizuálne prepojené v jeden celok spojovacím segmentom. Pohony sú spojené s dvernými krídlami tlačnými ramenami. Dvere sú vybavené senzorovou lištou k ochrane prechádzajúcich proti nárazu otočného krídla.

historická katedrála

Historická katedrála s kontrolovaným vchodom

Historická katedrála je klenot, ktorý treba chrániť a uchovávať. K tomu účelu boli drevené otočné dvere vo vstupe vybavené elektrickým otočným pohonom, ktorý v čase verejnosti prístupnom vytvára bezbariérový vchod, aktivovaný pohybovým radarom a v dobe mimo prevádzky je k dispozícii externé tlačidlo v správnej miestnosti katedrály, ktoré možno použiť po overení návštevníka komunikačným systémom.

Dvoukřídlé automatické otočné dveře

V tlačnej variante nosnosť až 250 kg

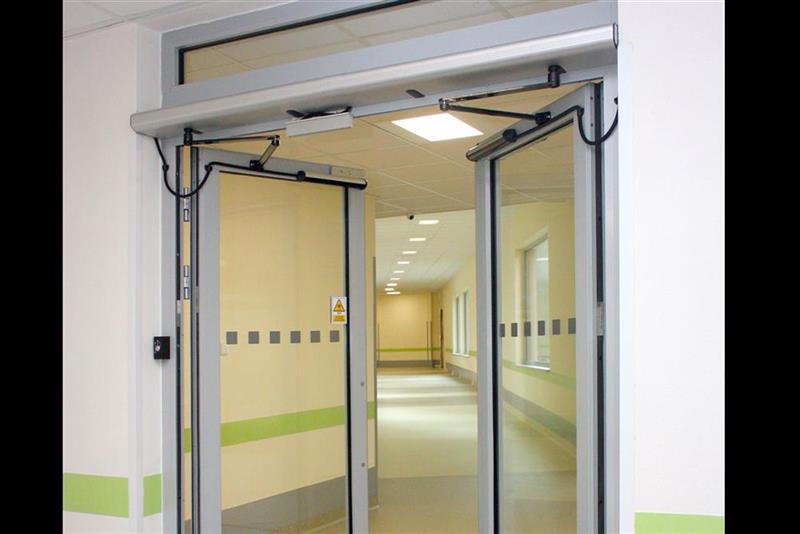

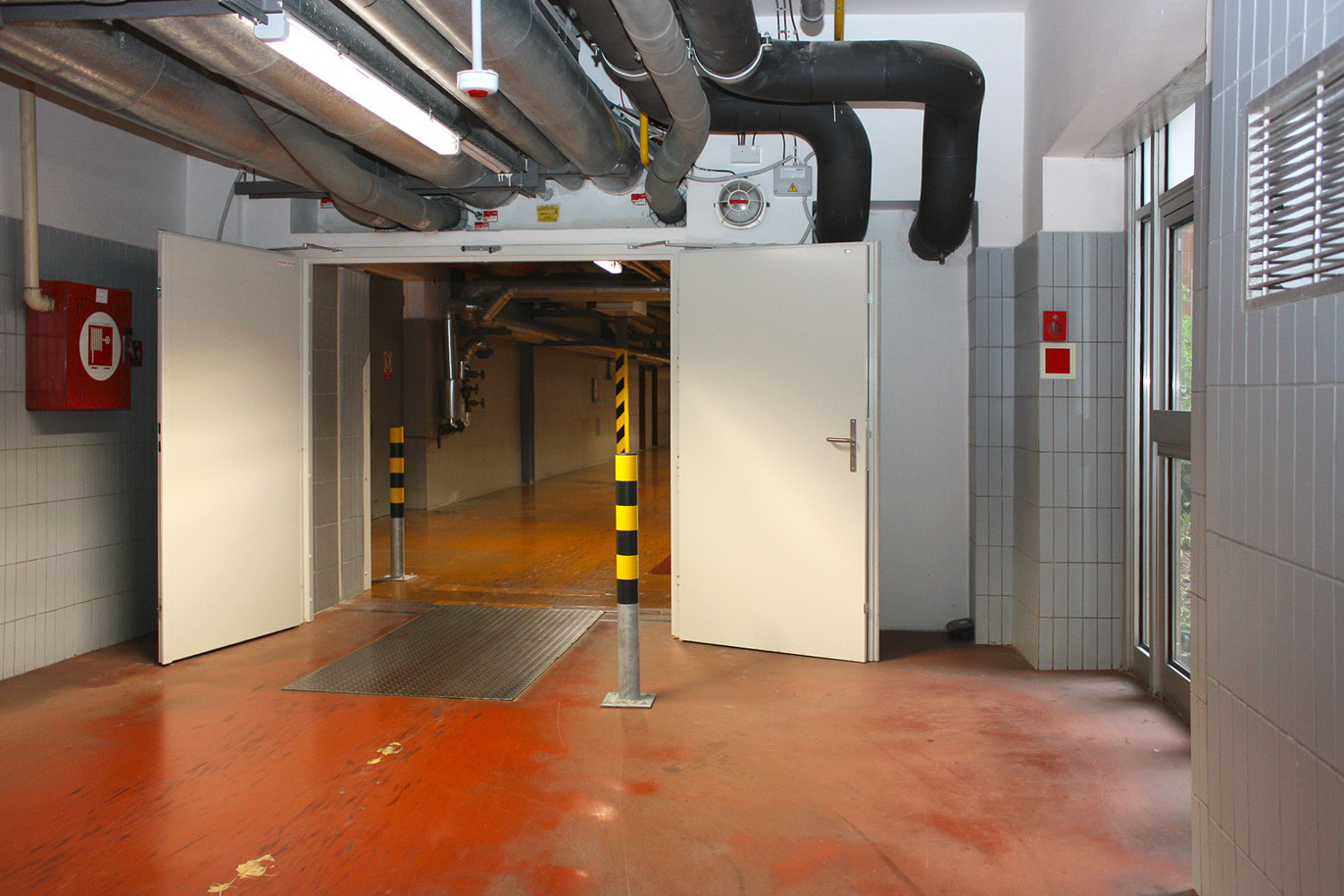

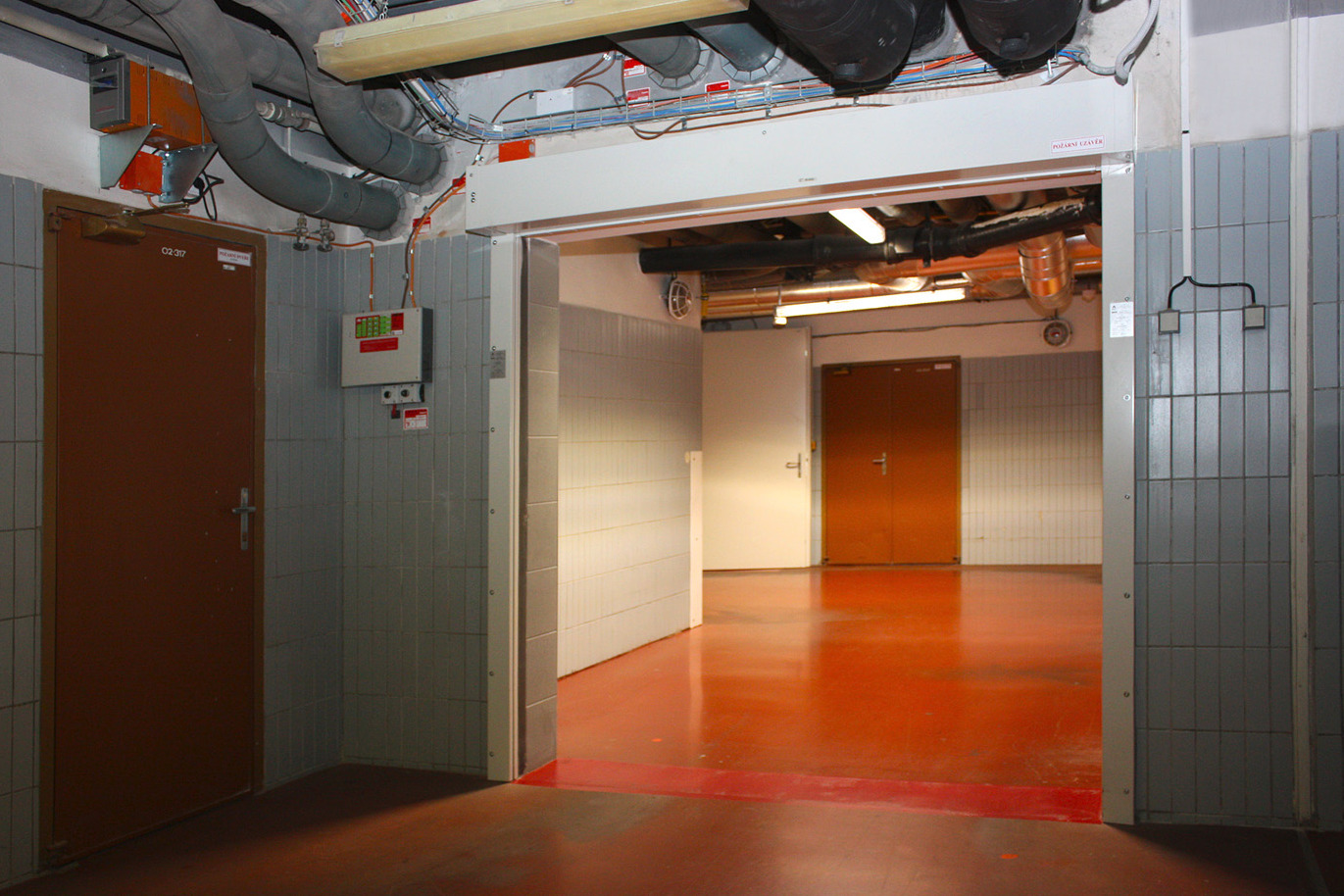

Firma na výrobu liečiv inštalovala vo svojich výrobných prevádzkach dvojkrídlové automatické otočné dvere so špeciálnym prevedením dverných krídel do čistých priestorov. Štandardne sú pohony inštalované na preklad, kde sú pripevnené ku krídlu ťažným ramenom. V poslednom prípade (vpravo) je situácia opačná, pohony sú inštalované na krídla a ramená na preklad. Docieli sa tak zmeny orientácie ramena, kedy spojovacie rameno dverné krídlo neťahá ale tlačí, je výkonnejšie a môže tak lepšie prekonať podtlak v susednej miestnosti.

otočné automatické dvoukřídlé dveře reference

Automatické dvere bez nákladných investícií

Vstup do firmy je riešený otočnými automatickými dvojkrídlovými dverami, ktoré vznikli jednoduchou inštaláciou pohonu na už fungujúce dvere. Dverové krídla sú vybavené z oboch strán bezpečnostnou senzorovou lištou, ktorá chráni prechádzajúcich pri pohybe dvier.

hl. obrazek reference

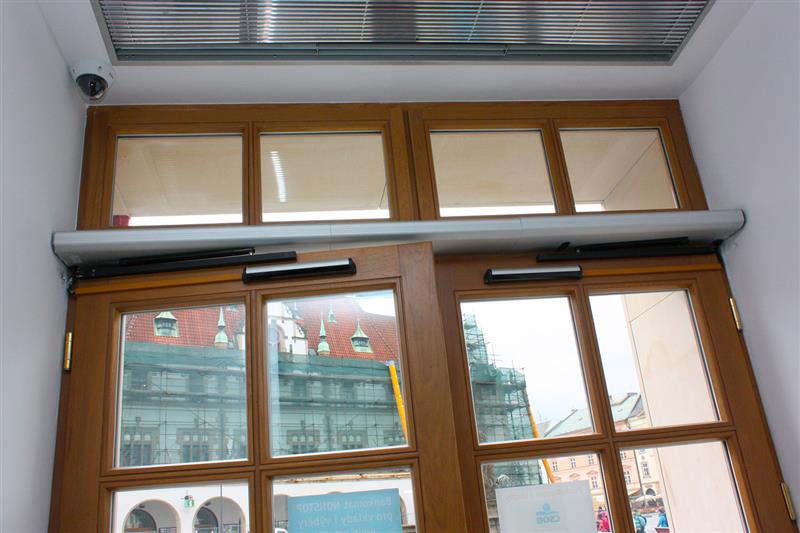

Dva otočné pohony ako jeden

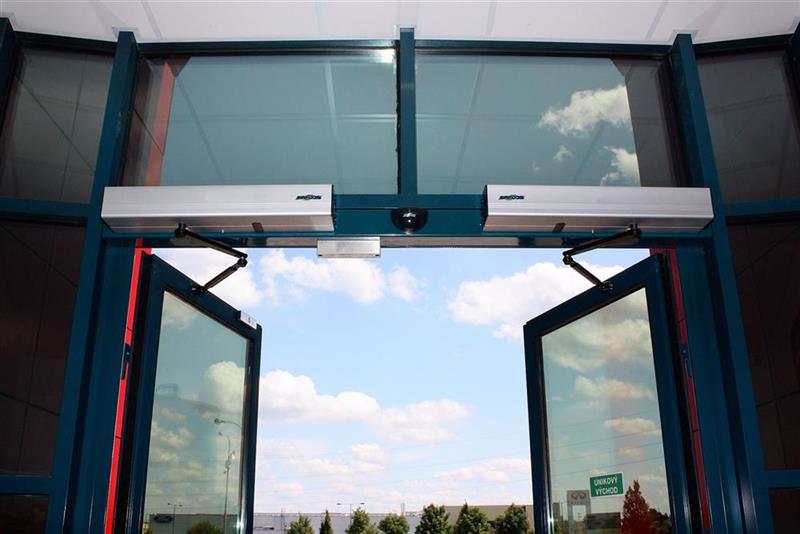

Vstupný portál poštového úradu je zhotovený z drevených profilov s presklenými výplňami. Obsahuje pevné bočné diely, nadsvetlík a dvojkrídlové otočné dvere. V záujme vytvorenia pohodlného bezbariérového prístupu boli otočné krídla automatizované elektrickými otočnými pohonmi. Každé krídlo má svoj vlastný pohon. Každé dvojkrídlové dvere majú pohony vizuálne spojené v jeden spojovacím stredovým medzikusom, na ktorom je inštalovaný radar. Všetky otočné krídla sú vybavené bezpečnostnými senzormi k ochrane prechádzajúcich.
