Popis a technické údaje

Popis a konštrukcia

Popis

1
2
3
4
5
6
7
8
9

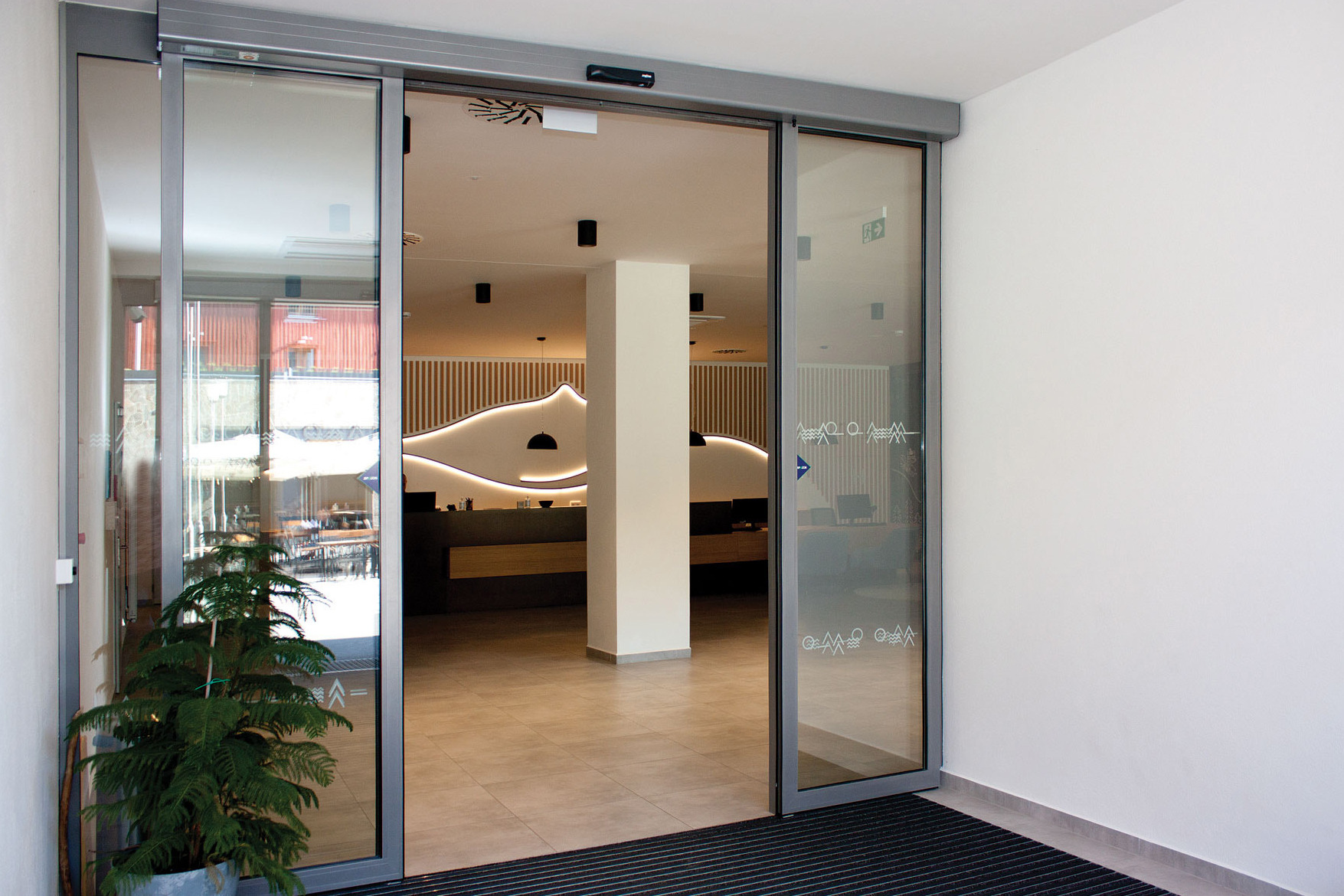

Automatické posuvné dvere popis konštrukcie
1 Elektrický pohon SP806L
2 Kombinovaný radar
3 Červené tlačidlo núdzového uvoľnenia
4 Digitálny programový prepínač
5 Tiahlo k uvoľneniu elektrozámku

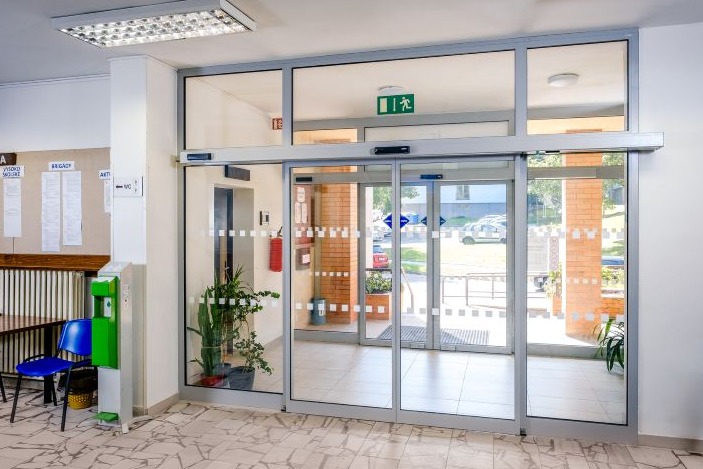

6 Nadsvetlík
7 Posuvné dverné krídla
8 Pevné boční diely
9 Podlahové zámky

Konštrukcia

Automatické dvere posuvné sa dodávajú v mnohých konštrukčných variantoch.

Od presklených stien (obsahujúcich pohon, posuvné krídla, bočné výklady, nadsvetlíky) až po variant iba pohon (pri revitalizácii starších prevedení).

Typy konštrukcii

Jednokrídlové

Dvojkrídlové

Sklopné

Teleskopické jednostranné

Teleskopické obojstranné

Oblúkové

Rohové

Kruhové

Konštrukčné profily

  • hliníkové
    • štandardné - pohľadová šírka 30 mm
    • rámové - pohľadová šírka 60 mm
  • drevené
  • oceľové
  • celosklenené krídla bez obvodových profilov

Varianty výplní pre presklené steny a posuvné krídla:

Pre presklené steny a posuvné krídla - bezpečnostné a izolačné sklo

Pre posuvné krídla tiež:

  • plná výplň – kombinácia plastu a hliníkových plechov alebo plastu a oceľových plechov – voľba podľa typu obvodovej konštrukcie dverného krídla

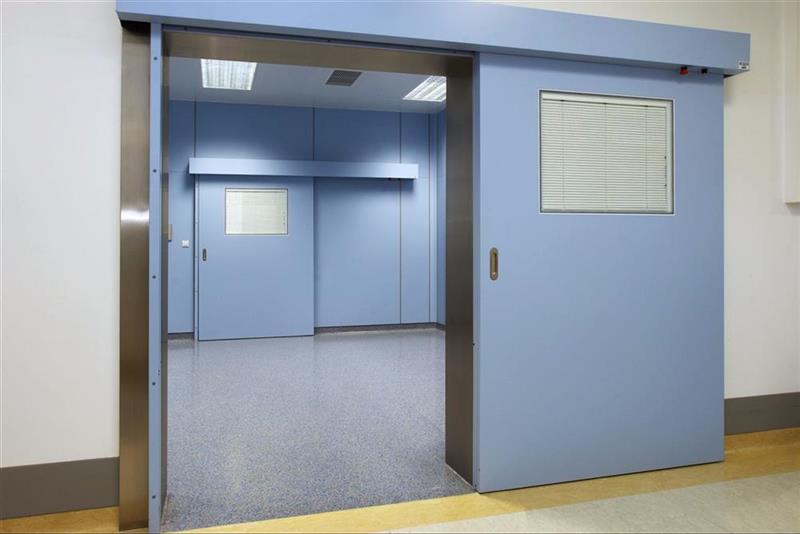

  • plná výplň s olovenou výstužou pre röntgenové pracovisko
  • požiarna presklená alebo pevná výplň - viď PROTIPOŽIARNE AUTOMATICKÉ DVERE

POVRCHOVÁ ÚPRAVA KONŠTRUKČNÝCH PROFILOV A KRYTU POHONU:

  • eloxáž
  • práškový nástrek vo farbách podľa vzorkovníka RAL
  • obklad ušľachtilým kovom

BEZPEČNOSŤ AUTOMATICKÝCH DVIER POSUVNÝCH

Z bezpečnostných dôvodov a podľa EN16005 musia každé automatické dvere dokázať zaistiť prítomnosť osoby alebo objektu v dráhe pohybu posuvných krídel a predísť kolízii.

Kombinované čidlá zaisťujú túto požiadavku svojou integrovanou bezpečnostnou clonou, ktorá chráni prechádzajúcich pred nárazom posuvného krídla.

Bezpečnosť zadnej hrany posuvných krídel možno v súlade s EN16005 zaistiť:

  • bezpečnostnou zástenou
  • bezpečnostnými senzormi pre vonkajšie hrany posuvných krídel

Cena je individuálna podľa variantu produktu

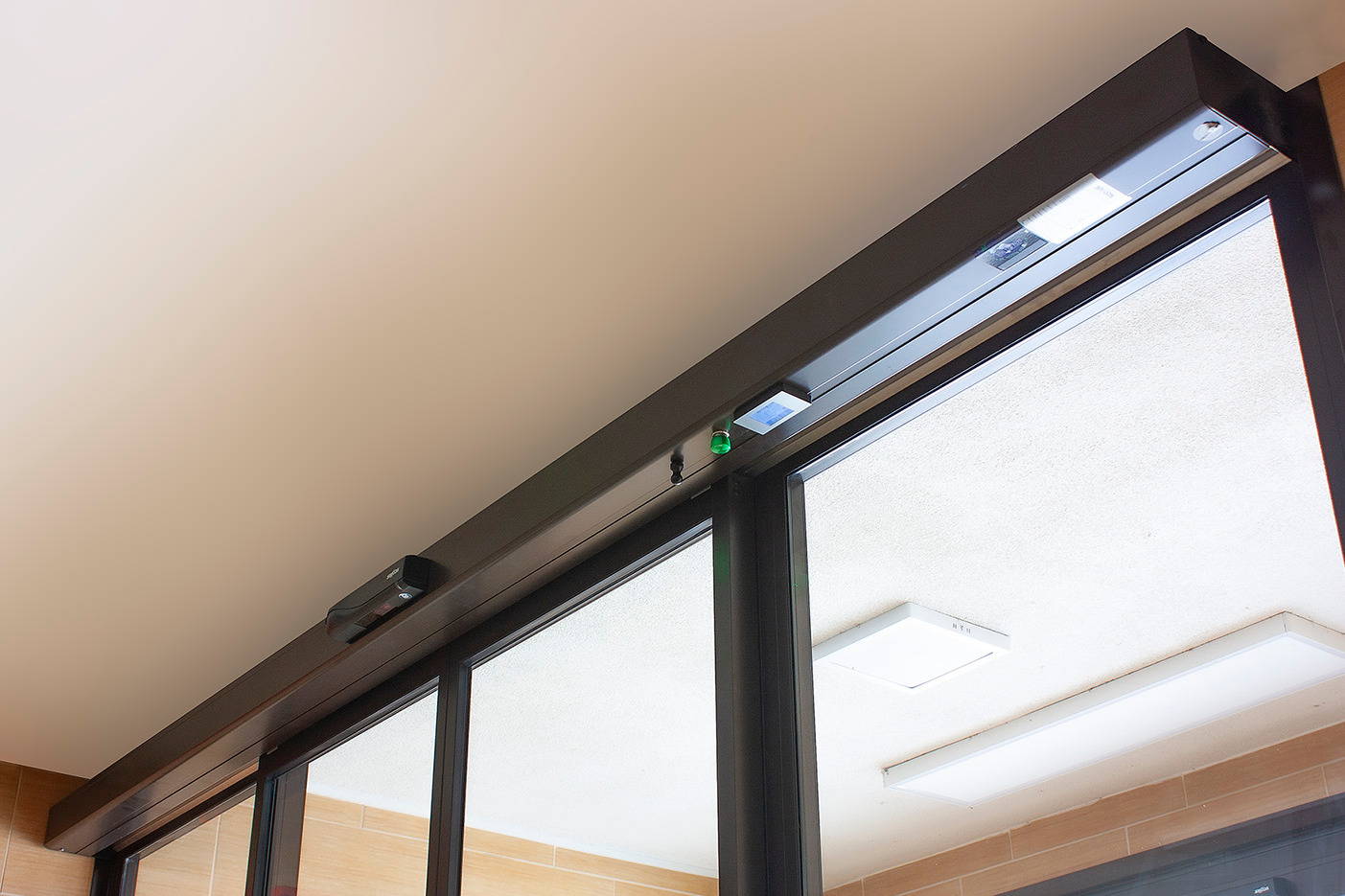

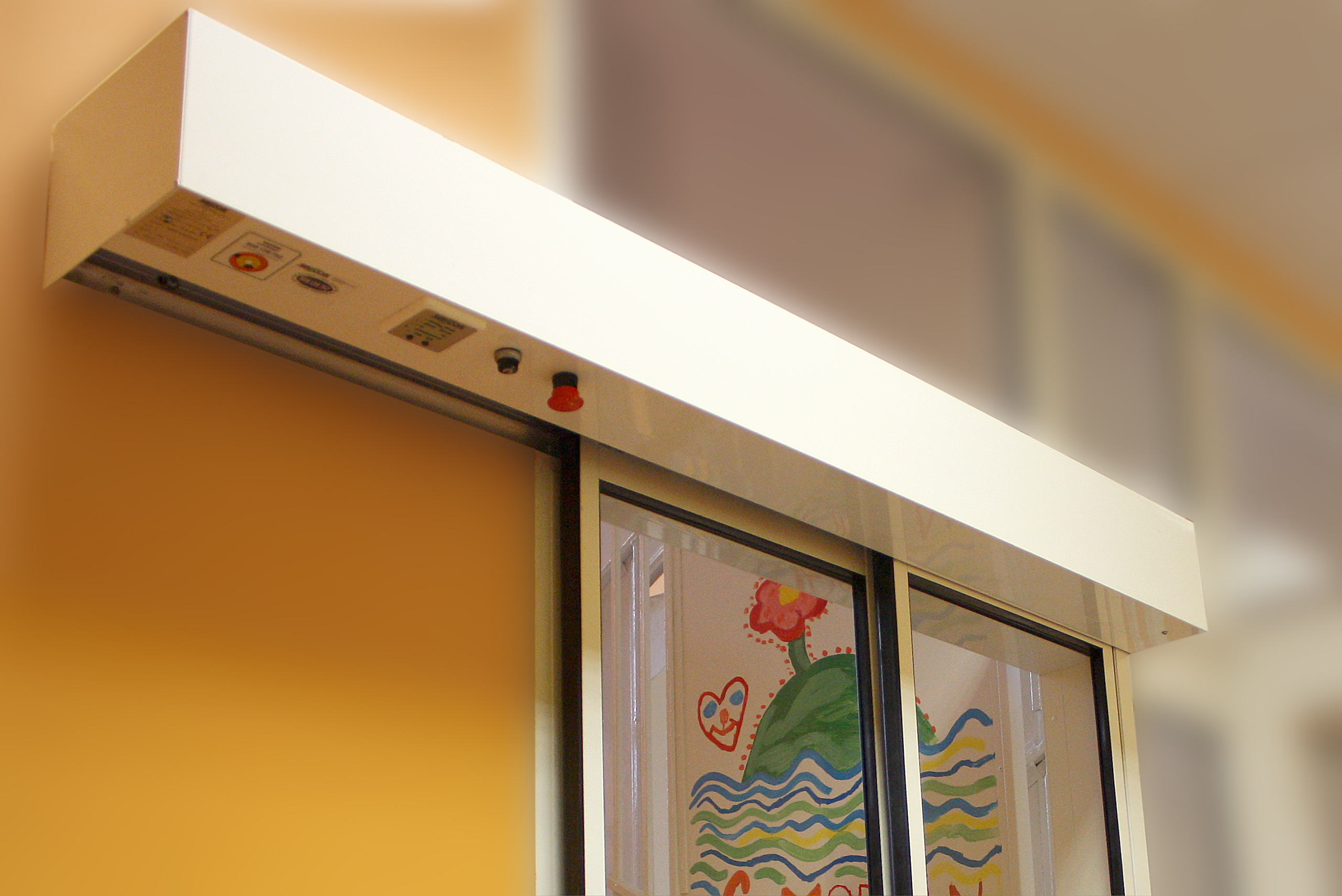

Pohon novej generácie SP808PAL

Pohony

Elektrické pohony

Elektrický pohon novej generácie SP808PAL je dodávaný v lineárnom variante.Vďaka inteligentnej riadiacej jednotke ponúka širokú škálu funkcií, monitoringu a zrýchlenia servisu.Minimalizovaná konštrukcia pohonu ponúka zaoblený kryt s pohľadovou výškou 100 mm.

Masívnejšia konštrukcia má označenie SP808PAL/XL s pohľadovou výškou krytu 150 mm.

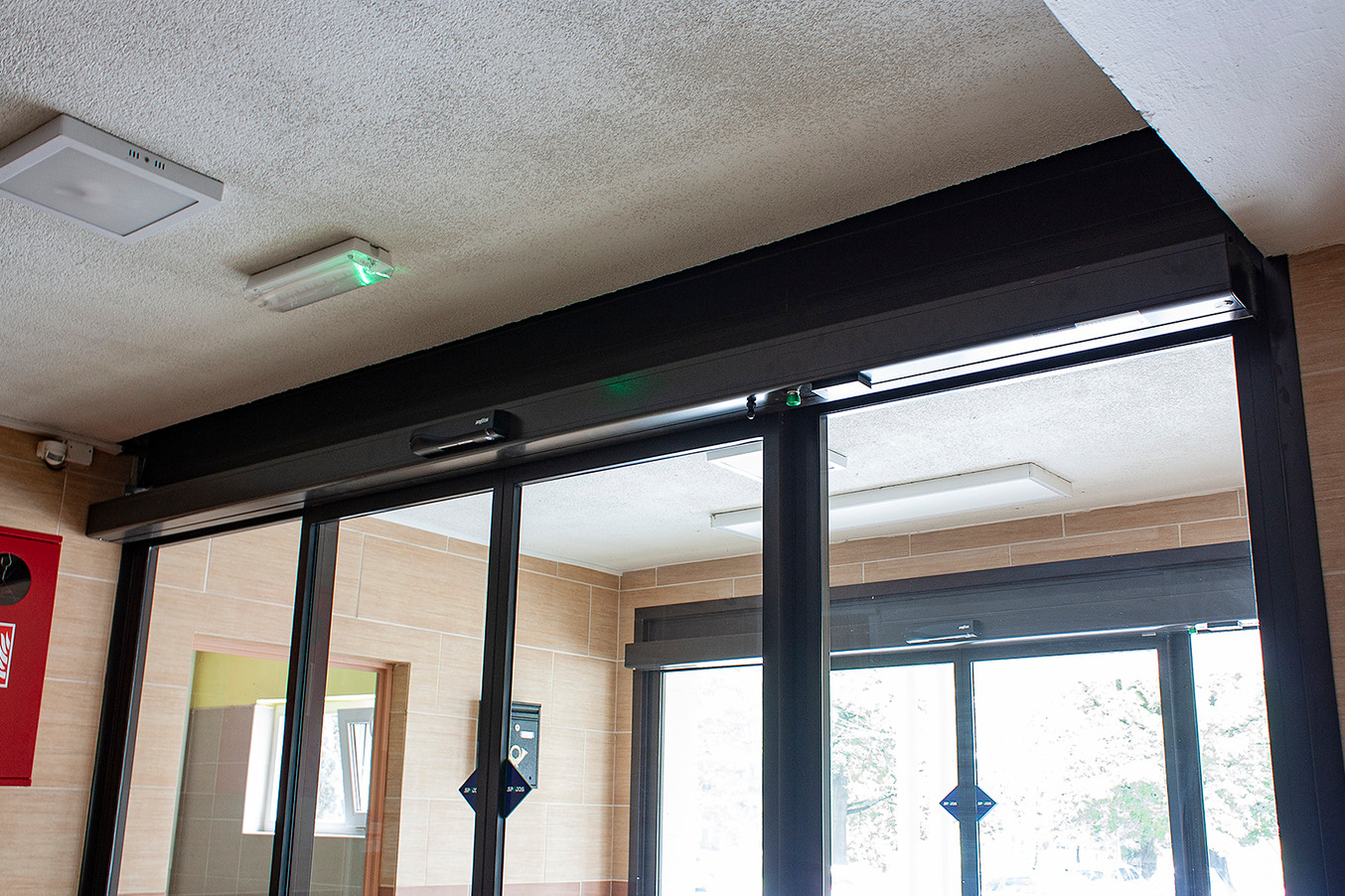

Elektrický pohon SP805T s pohľadovou výškou 190 mm a hranatým krytom je určený na teleskopické prevedenie automatických dverí.

Elektrický pohon SP806L s pohľadovou výškou 150 mm sa používa na výrobu požiarnych dverí.

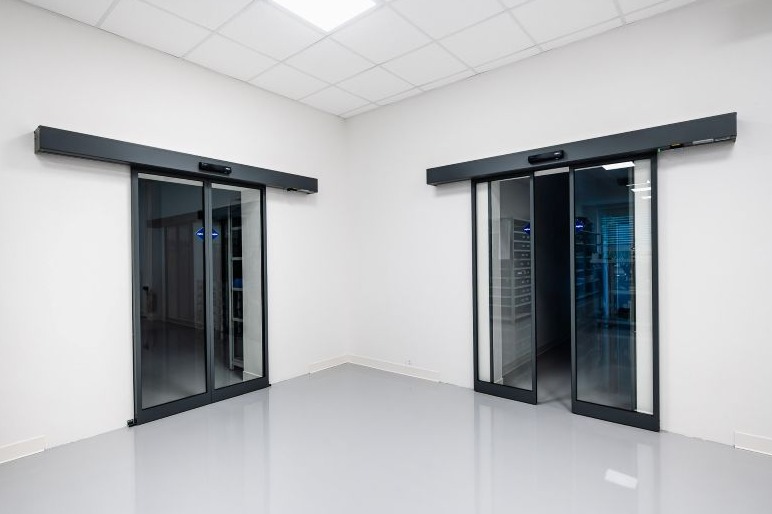

Elektrický pohon SP808PAL

Výška krytu: 100 mm x hľbka 174 mm





Elektrický pohon SP808T - teleskopický

Výška krytu: 150 mm x hľbka 180 mm, použitie pre teleskopickú variantu automatických dverí.

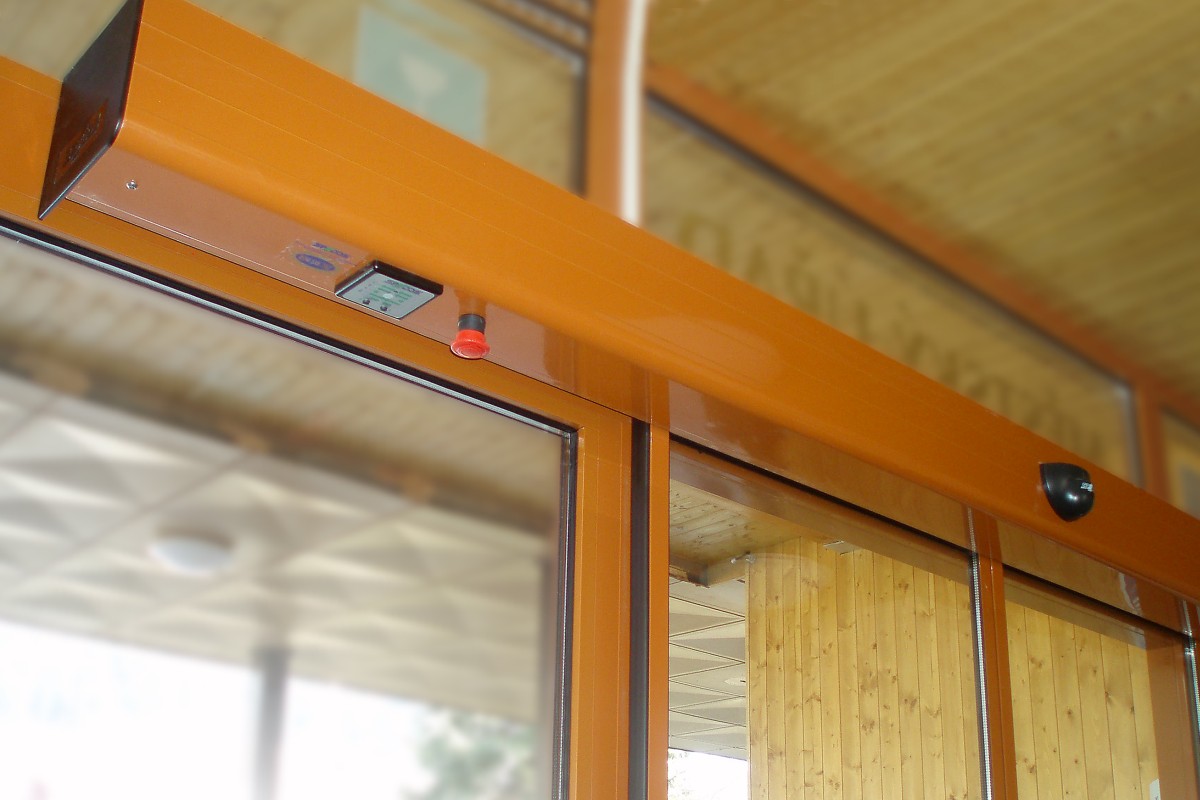

Elektrický pohon SP806L

Výška krytu: 150 mm x hľbka 180 mm, použitie na požiarne prevedenie automatických dverí.

Elektrický pohon SP806L



Ovládanie

Technické údaje

Prevádzka automatických dvier je riadená programovým prepínačom. Ten je štandardne umiestený na kryte pohonu. Je ho možné umiestniť aj externe v blízkostí dverí, a to buď na konštrukciu alebo na stenu.

Zákazník môže zvoliť z nižšie uvedenej ponuky programových prepínačov:

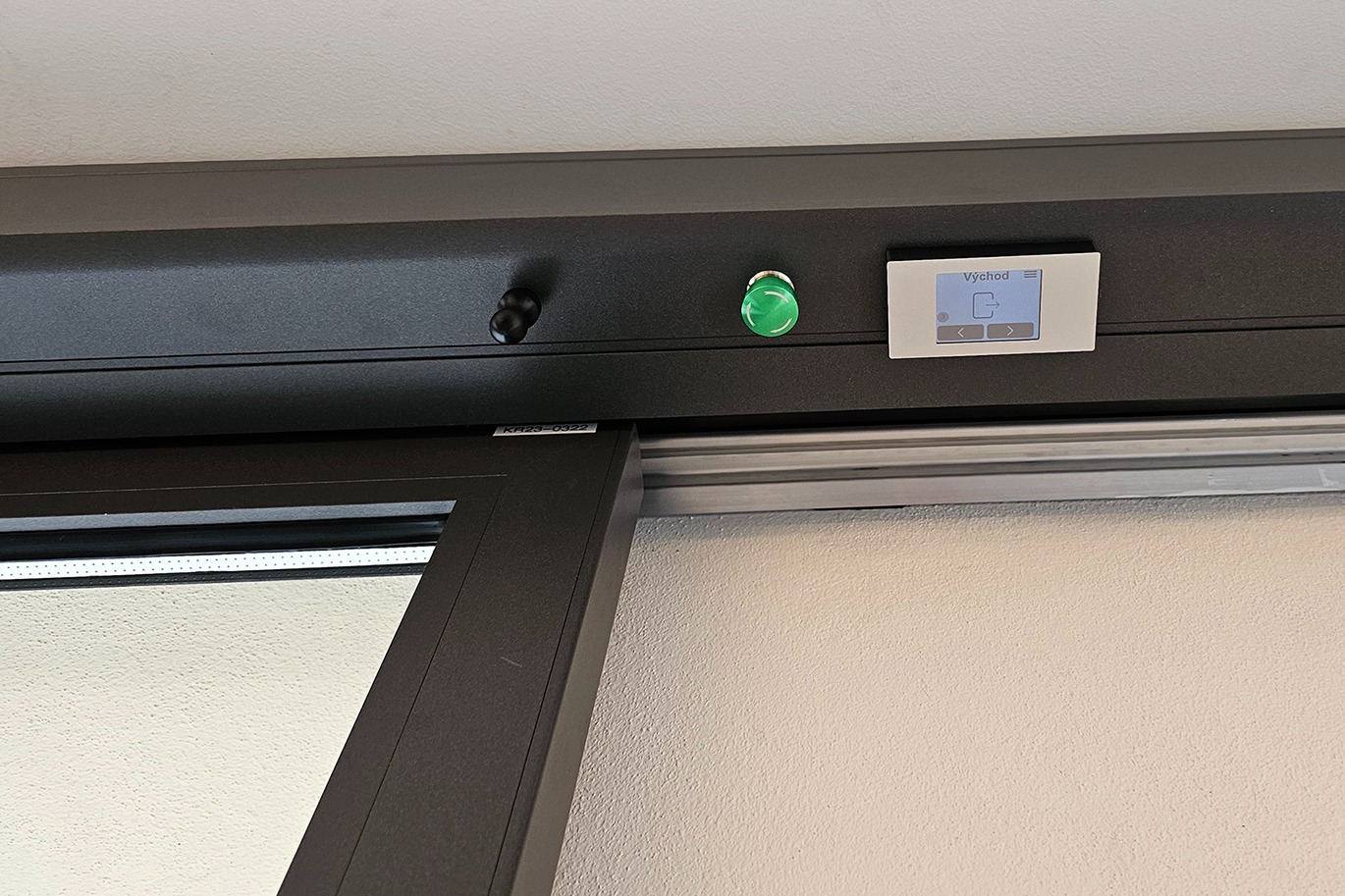

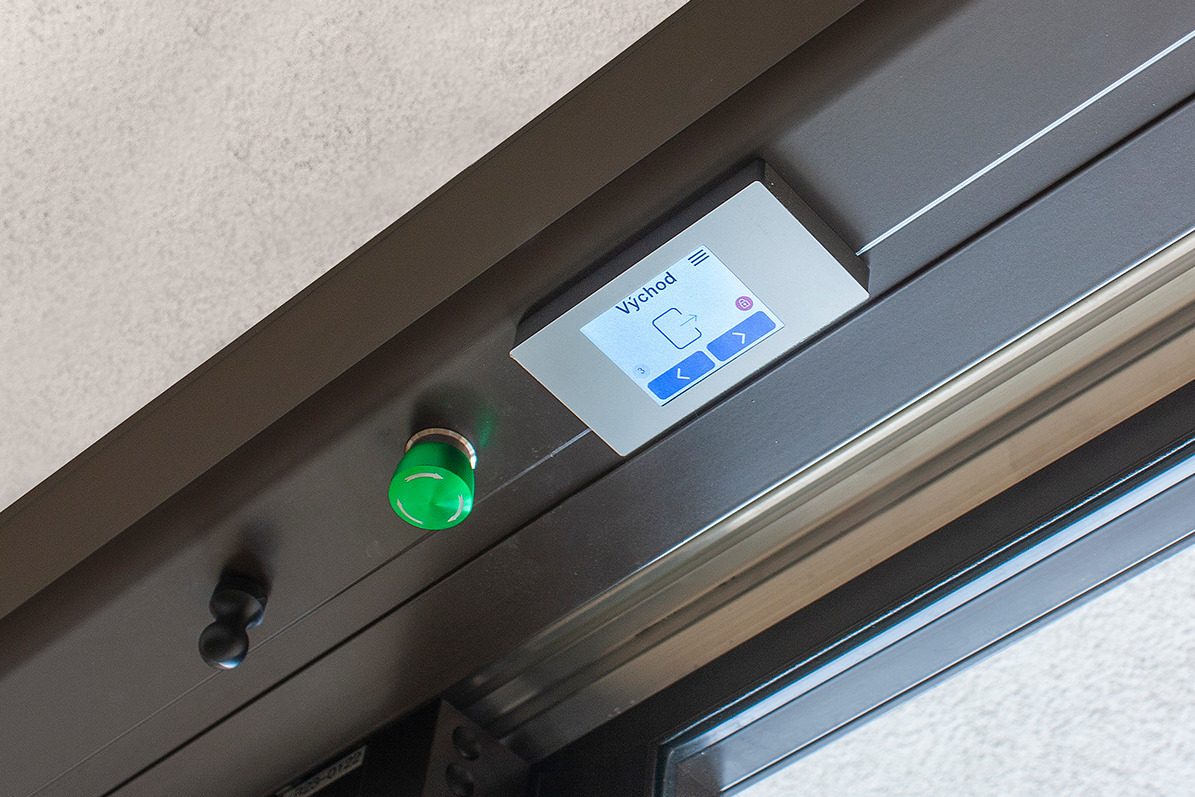

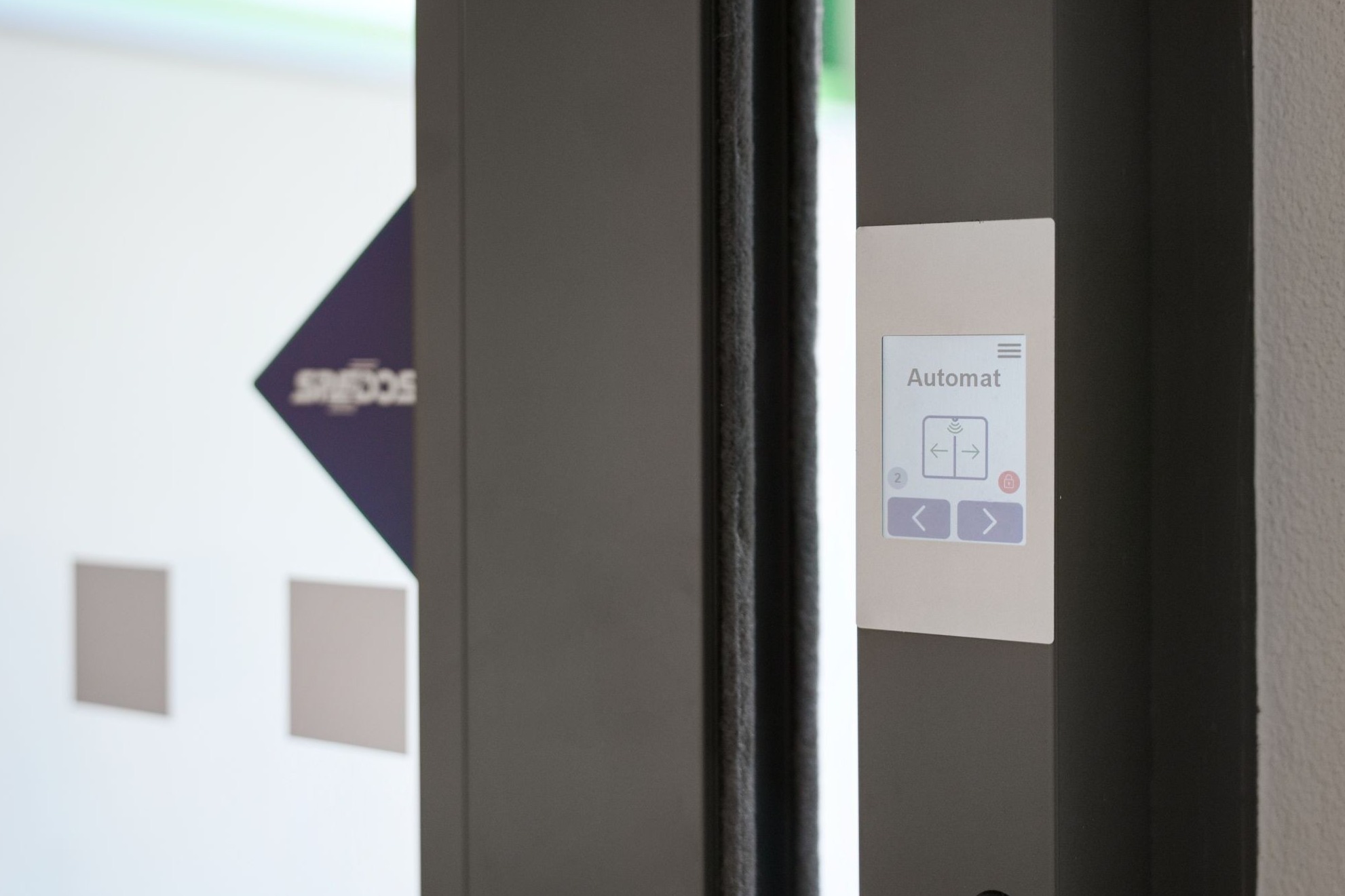

1) LCD dotykový programový prepínač
umožňuje prepínanie režimov pomocou dotykového displeja. Je umiestnený na kryte pohonu alebo na hliníkovom ráme vedľa dverí v ideálnej obslužnej polohe. Programový prepínač signalizuje stavy a chyby pohonu automatických dverí.
Ponúka 8 prevádzkových režimov:







  • VYPNUTÉ - dvere sú uzavreté a uzamknuté elektrozámkom (ak je vo výbave pohonu).
  • AUTOMAT - dvere sa otvárajú automaticky všetkým osobám prichádzajúcim v oboch smeroch.
  • VÝCHOD - dvere sa otvárajú iba osobám vychádzajúcim z budovy.
  • OTVORENÉ - dvere sú trvalo otvorené.
  • AUTOMAT - Zimná šírka - dvere sa otvárajú ako vo funkcii automat, ale na zúženú priechodnú šírku. V tomto režime sú dvere vybavené inteligentnou funkciou, ktorá im umožňuje rozoznať mimoriadny nápor prechádzajúcich a podľa potreby rozšíriť otvorenie.
  • VÝCHOD - Zimná šírka - dvere sa otvárajú ako vo funkcii východ, ale na zúženú priechodnú šírku. V tomto režime sú dvere vybavené inteligentnou funkciou, ktorá im umožňuje rozoznať mimoriadny nápor prechádzajúcich a podľa potreby rozšíriť otvorenie.
  • STOP - dvere sa okamžite zastavia v akejkoľvek polohe
  • ČISTENIE - pri nastavení tejto funkcie sa display na 10s zablokuje a je možné ho čistiť.

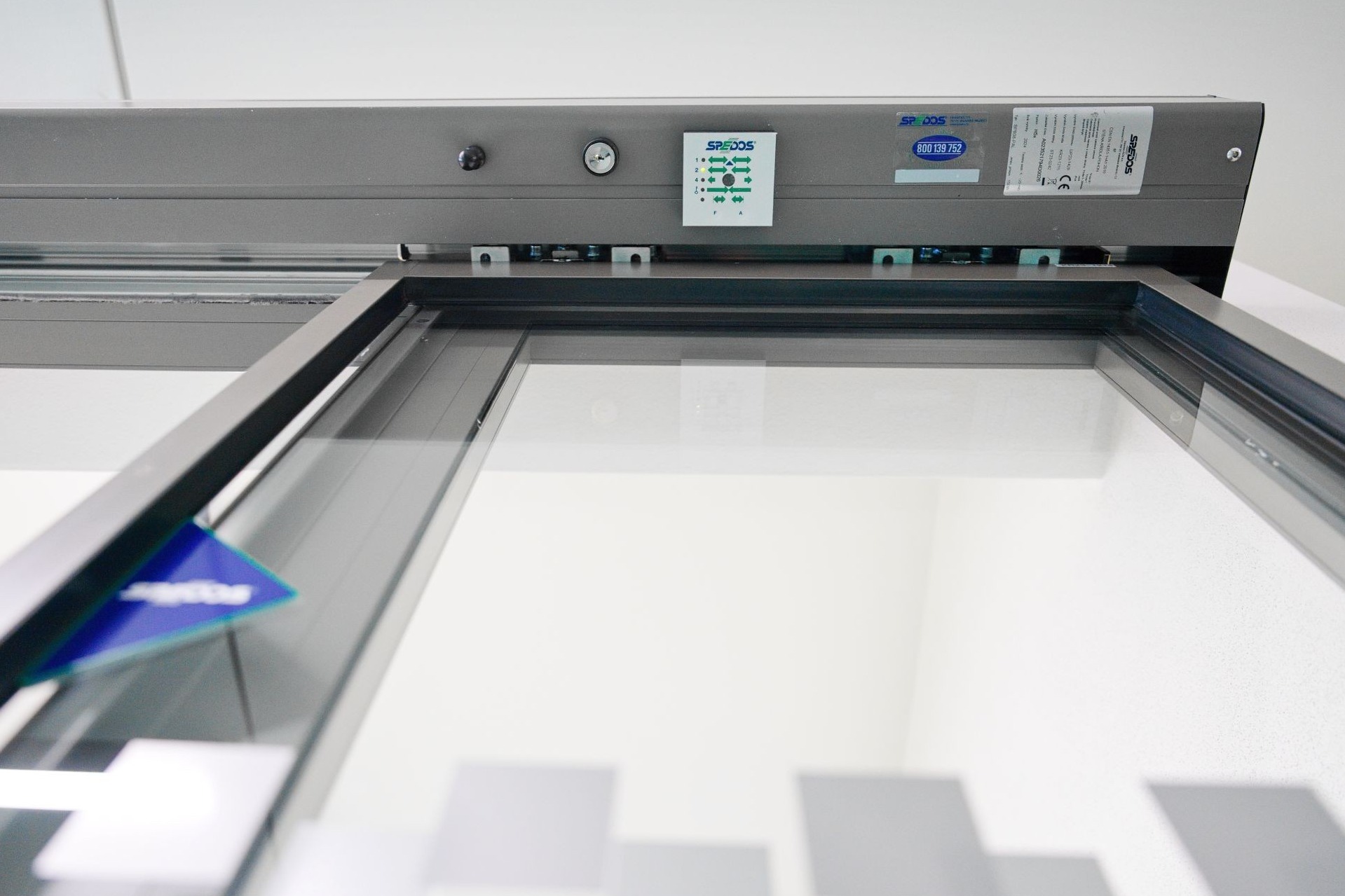

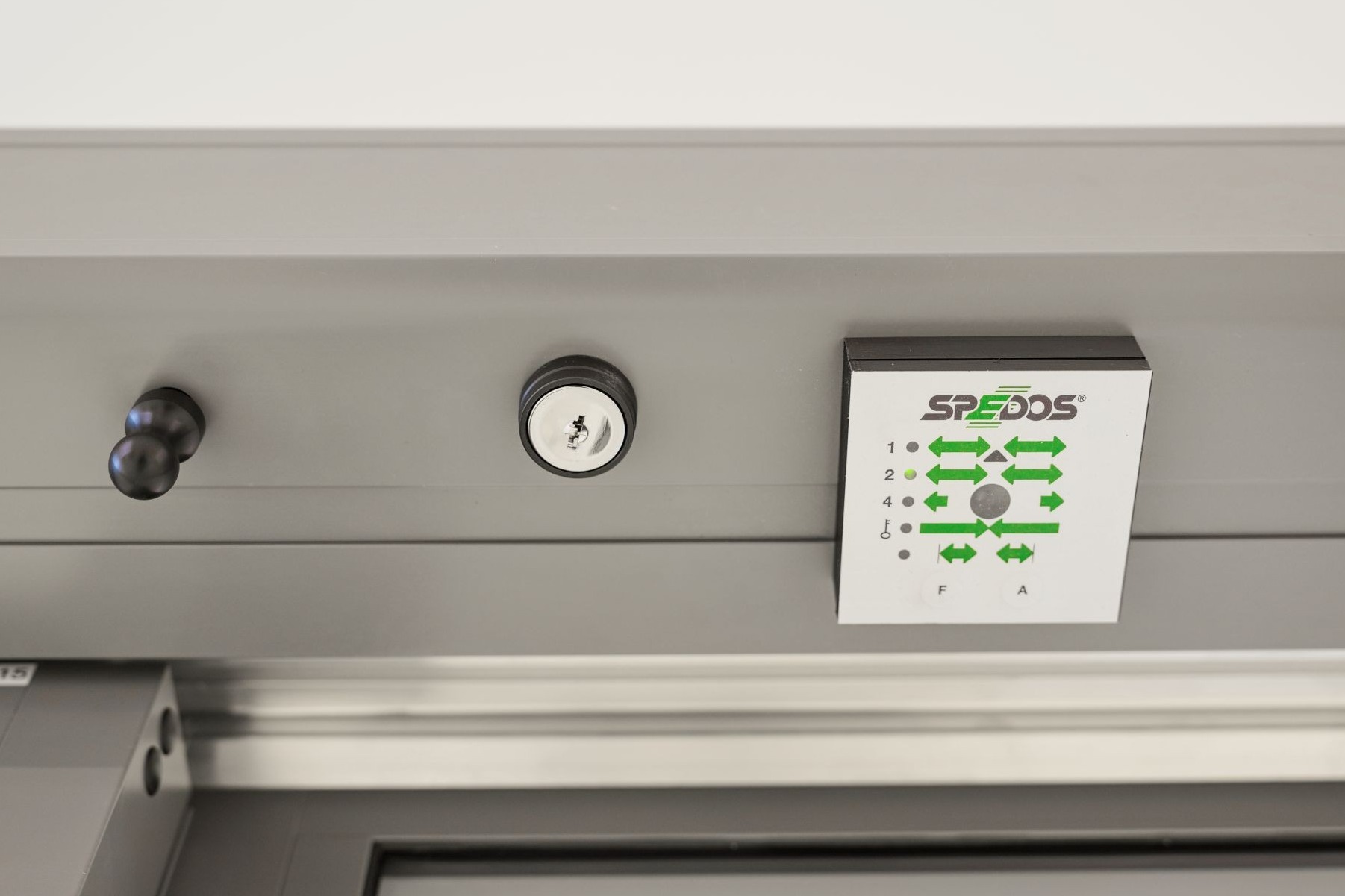

2) Digitálny programový prepínač

Slúži na voľbu prevádzkových režimov automatických dverí posuvných. Nastavenie prebieha manuálne pomocou tlačidiel F a A. Programový prepínač signalizuje stavy a chyby pohonu automatických dverí.

Nastaviteľné režimy digitálneho programového prepínača:

Nastavitelné režimy

  • VÝCHOD - dvere sa otvárajú len osobám vychádzajúcim z budovy.
  • AUTOMAT - dvere sa otvárajú automaticky všetkým osobám prichádzajúcim v oboch smeroch.
  • OTVORENÉ - dvere sú trvale otvorené.
  • ZATVORENÉ - dvere sú zatvorené a uzamknuté elektrozámkom (pokiaľ je vo výbave pohonu).
  • ZIMA - dvere sa otvárajú ako vo funkcii automat, ale na zúženú prechodnú šírku. V tomto režime sú dvere vybavené inteligentnou funkciou, ktorá im umožňuje rozoznať mimoriadny nápor prechádzajúcich a podľa potreby rozširiť otvorenie.



3) Dvojpolohový programový prepínač A/V (vyvinuté pre nemocnice)

Zjednodušený programový prepínač A/V ponúka iba dva režimy AUTOMAT / VYPNUTÉ, voliteľné otočením KĽÚČA v spínači. Zvláštne tlačidlo dovoľuje zadať zúžené alebo štandardné otváranie (režim SESTRA alebo LȎŽKO).

 programový přepínač A/V





4) Šesťpolohový mechanický programový prepínač

6-polohový mechanický spínač umožňuje jednoduchým otočením kľúča nastaviť požadovaný prevádzkový režim.







Doplnkové prvky



Doplnkové prvky automatických dvier posuvných

Zvláštne režimy automatických dvier

  • LEKÁREŇ

Aktiváciou zvláštneho spínača sa spustí režim LEKÁREŇ, ktorý dovolí otvorenie krídel automatických dvier iba na šírku 9,5 cm. Dvere sú pritom blokované proti nežiaducemu ďalšiemu roztvoreniu, teda proti vniknutiu.

  • POŽIARNE DVERE

Možnosť prepojenia pohonu automatických dvier cez riadiacu jednotku na systém EPS (centrálna elektronická požiarna signalizácia budov).

  • ŠPECIÁLNE FUNKCIE

Synchrónne zapínanie vzduchovej tepelnej clony pri otváraní automatických dvier apod.

  • ODVETRÁVACÍ REŽIM (opačná požiarna funkcia)

Krídla automatických dvier sa aktiváciou požiarneho hlásiča alebo EPS otvoria na plnú šírku a zostanú otvorené aj po deaktivácii požiarneho hlásiča, a to aj v režime VYPNUTÉ. Výstup z deaktivovaného „požiaru“ prebieha cez režim OTVORENÉ.

  • ÚNIKOVÉ CESTY

Podľa EN16005 článku
4.7.2.3-AD bez funkcie vylomenia
4.7.2.4-AD s funkciou vylomenia (sklopná).

Vhodné pre

  • obchodné centrá
  • kancelárske budovy
  • hotely
  • zdravotnícke budovy
  • supermarkety
  • letiská
  • školy, škôlky
  • kiná, múzeá
  • laboratória

Dokumenty k stiahnutiu

AD posuvné prospekt.pdf AD Bytové Domy.pdf TOP_2017_nemocnica_Michalovce_SK.pdf SPEDOS_Automaticke_dvere_posuvne-9-2022.pdf SPEDOS_pohon_nove_generace808PAL_sk.pdf

Nezáväzný dopyt

Či už ide o novú zákazku alebo servis, napíšte nám a my sa vám čo najskôr ozveme

Príslušenstvo

Naša práca je vidieť

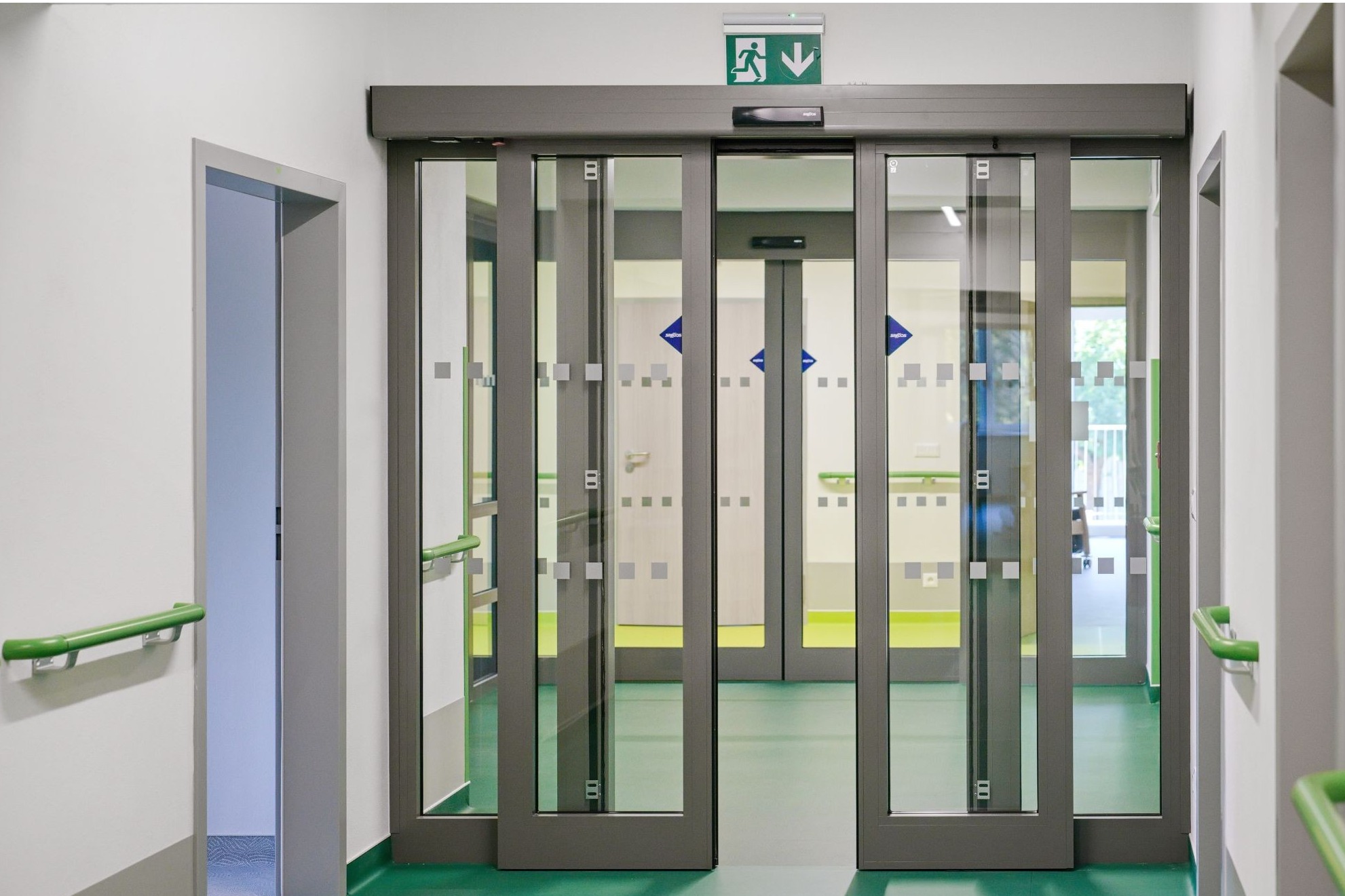

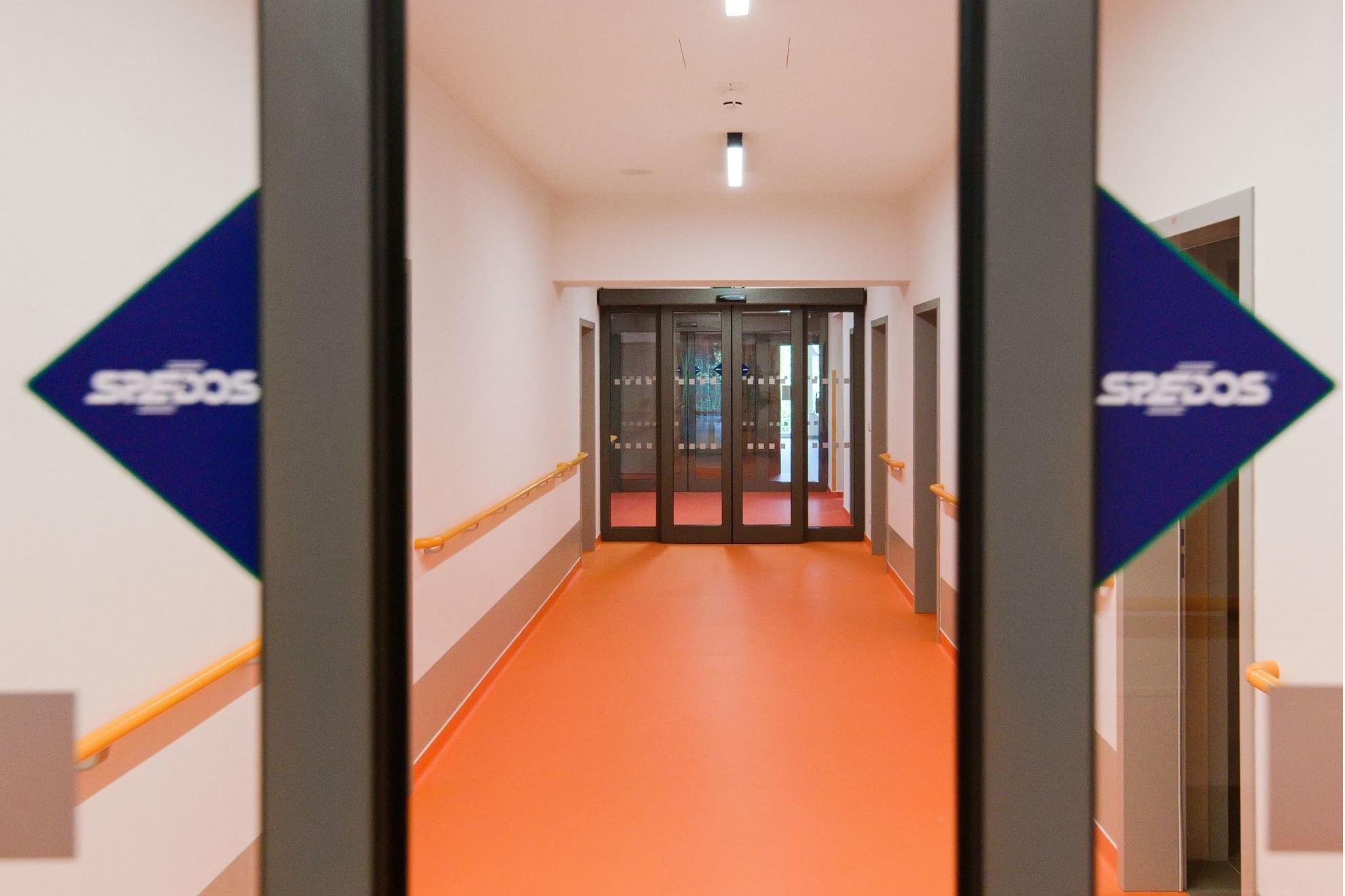

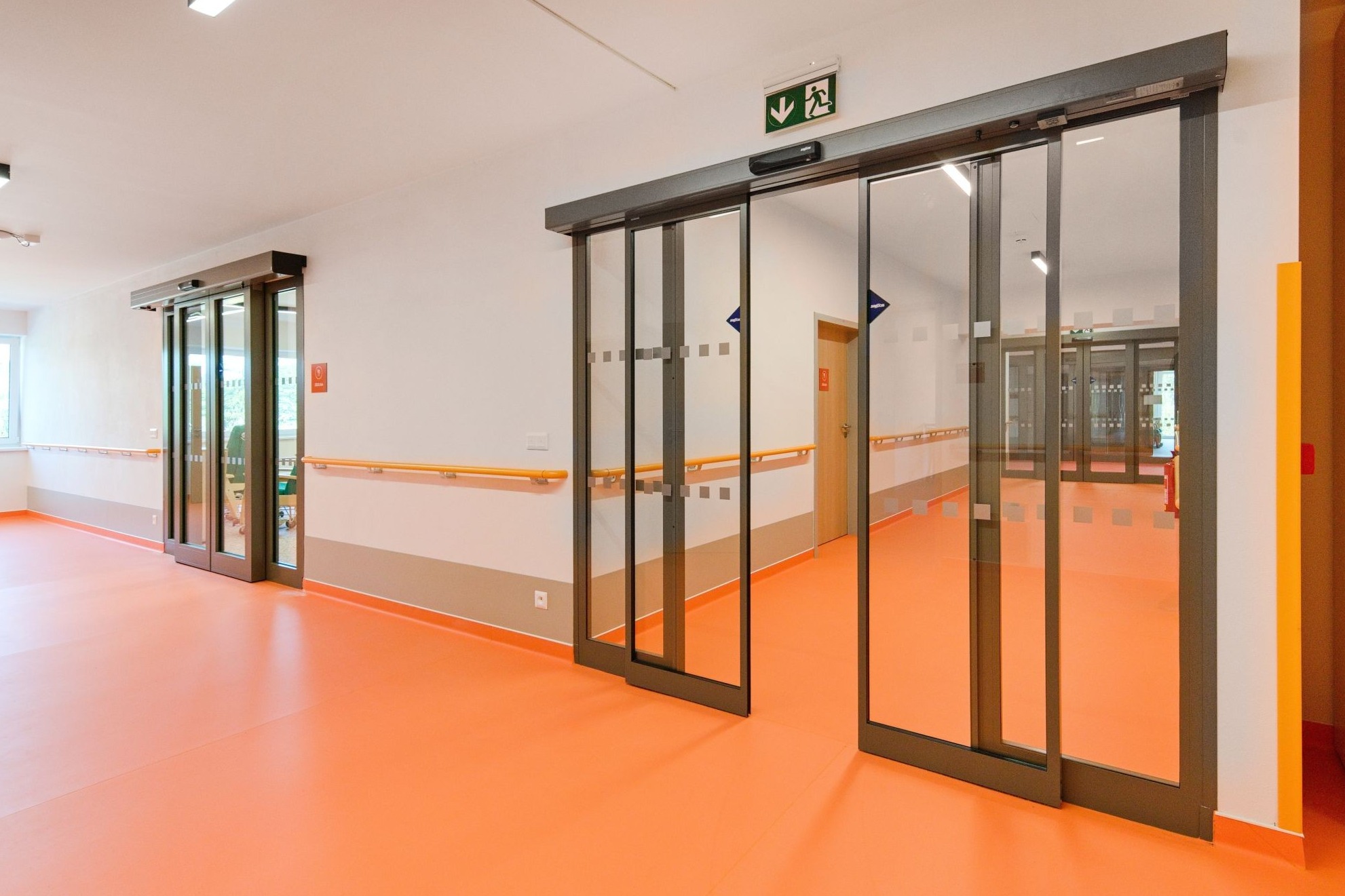

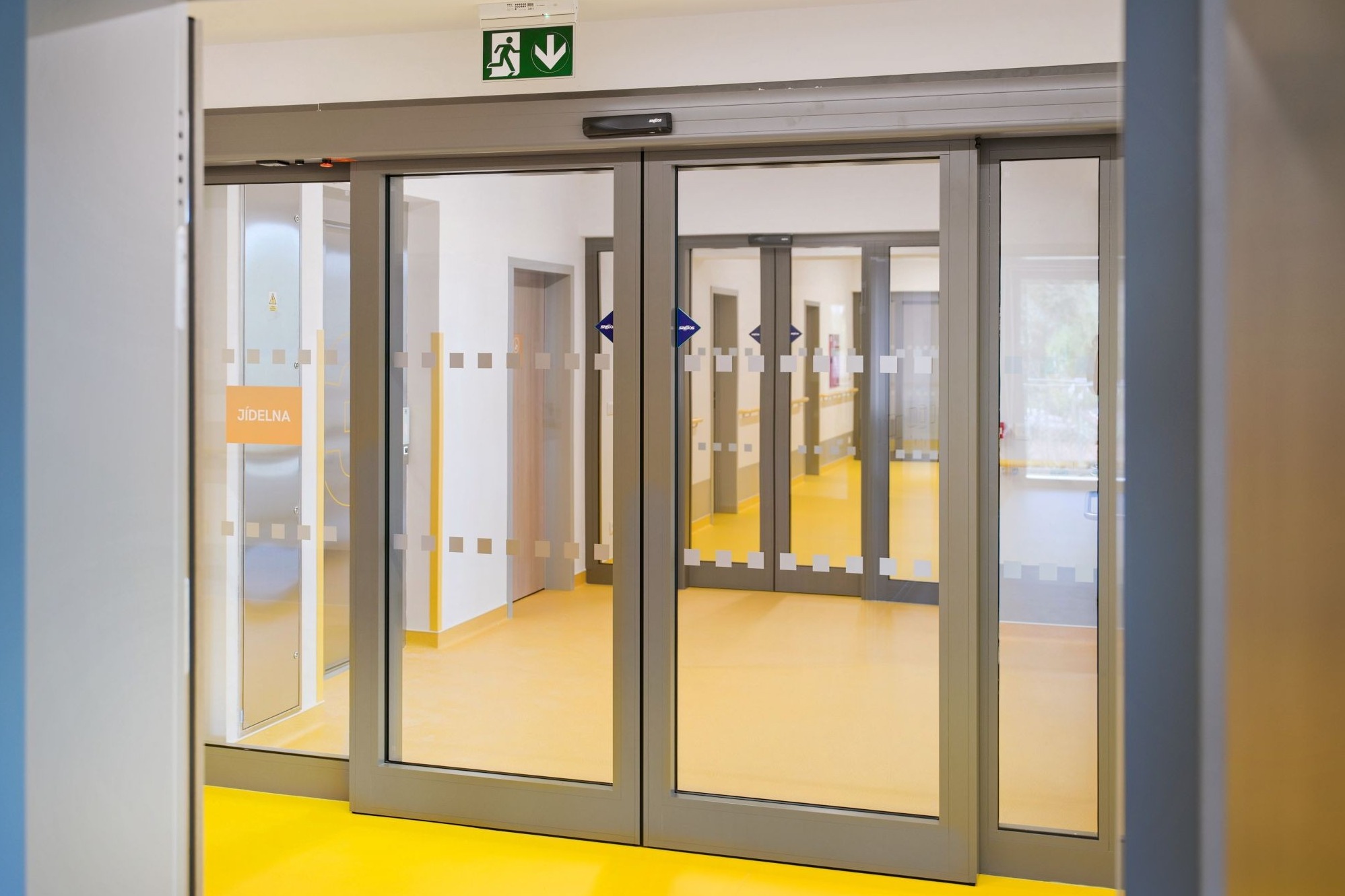

SPEDOS dvere v nemocnici Roudnice nad Labem

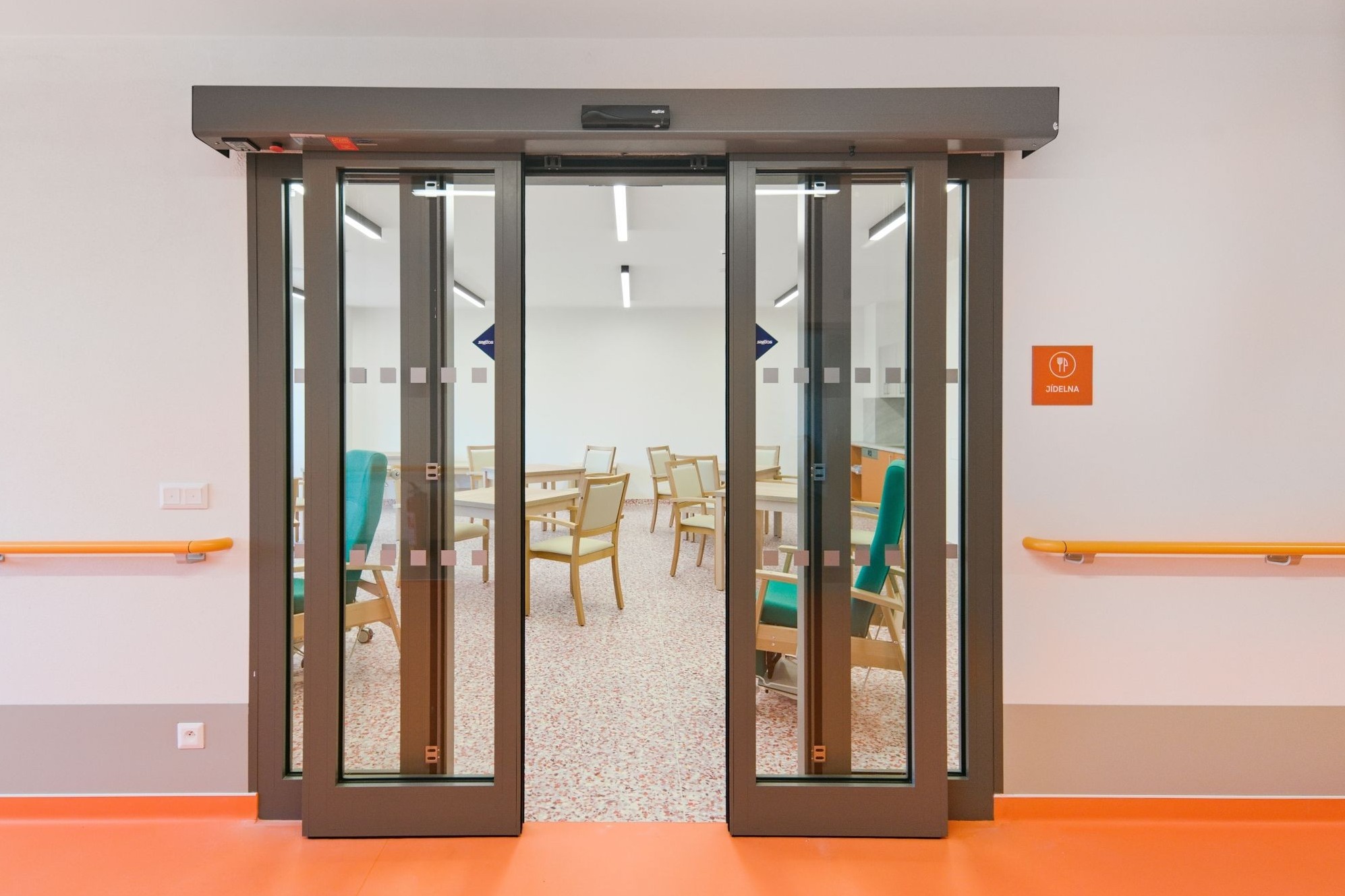

Automatické dvere pre nemocnicu v Roudnici nad Labem

Nemocnica Roudnice nad Labem má za sebou úspešnú modernizáciu oddelenia následnej intenzívnej starostlivosti. Okrem špičkového lekárskeho vybavenia alebo internetu na všetkých izbách tu uľahčujú prevádzku výrobky SPEDOS. Čo všetko sme do nemocnice dodali?

Vodolecebny_ustav

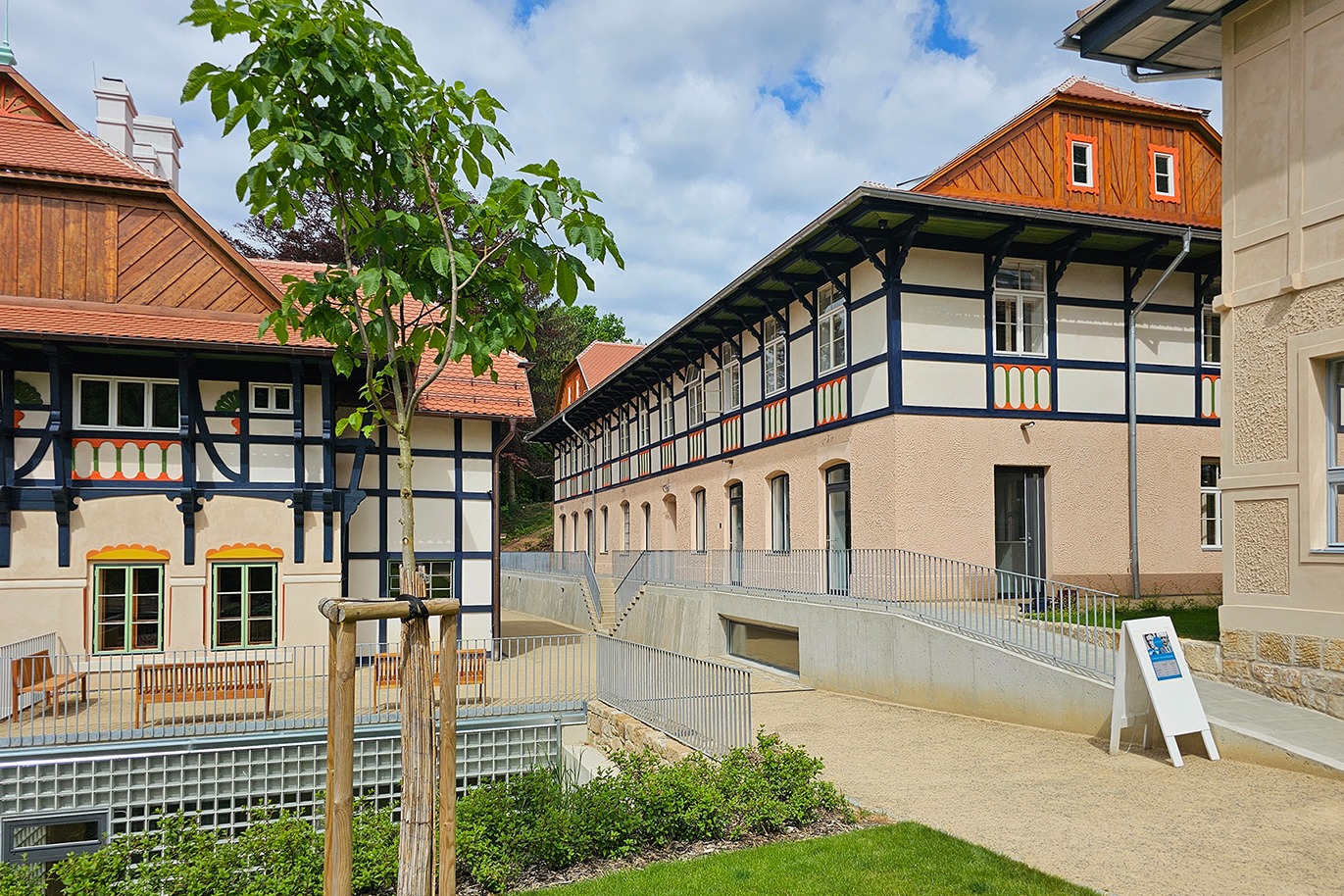

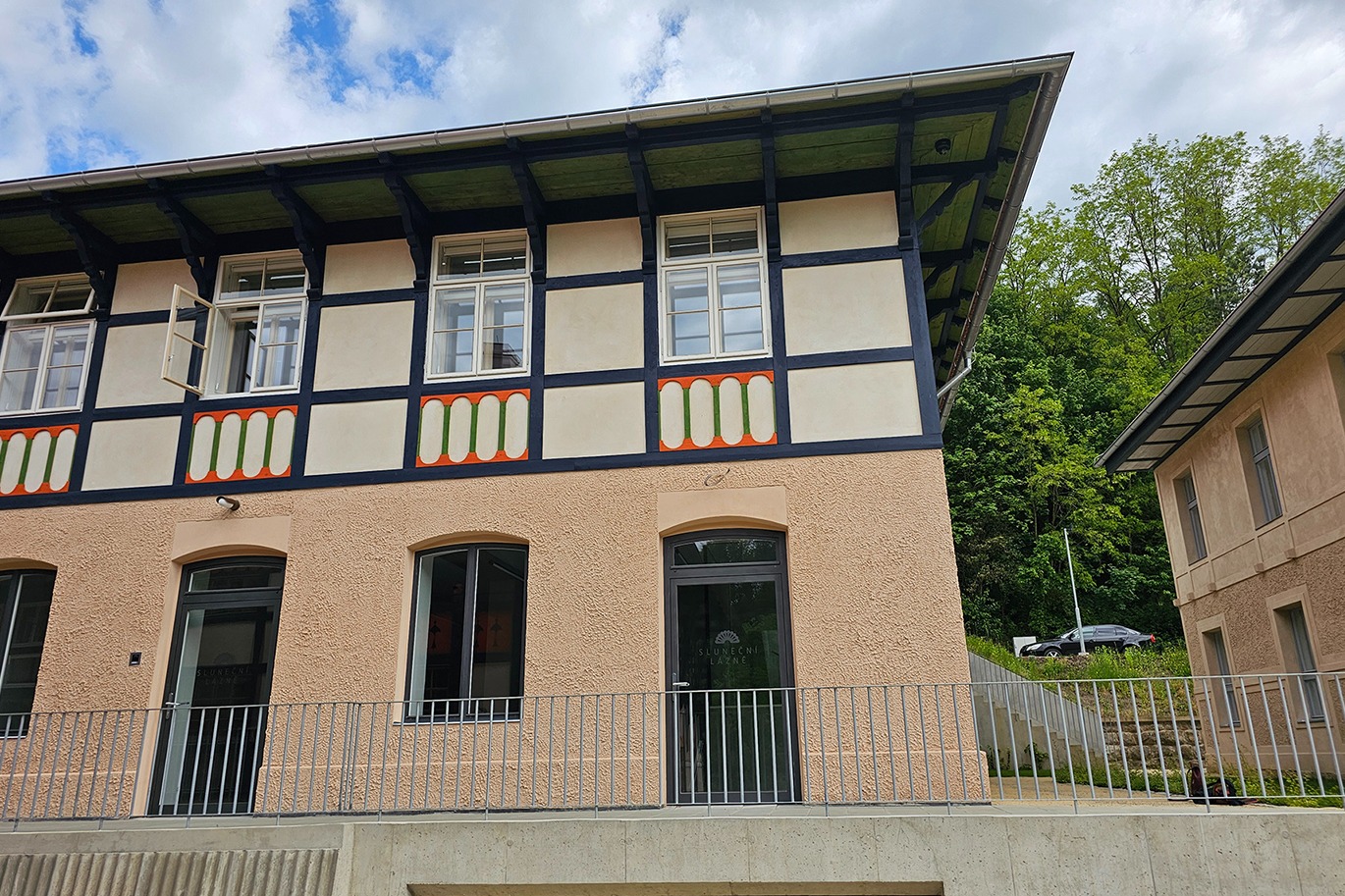

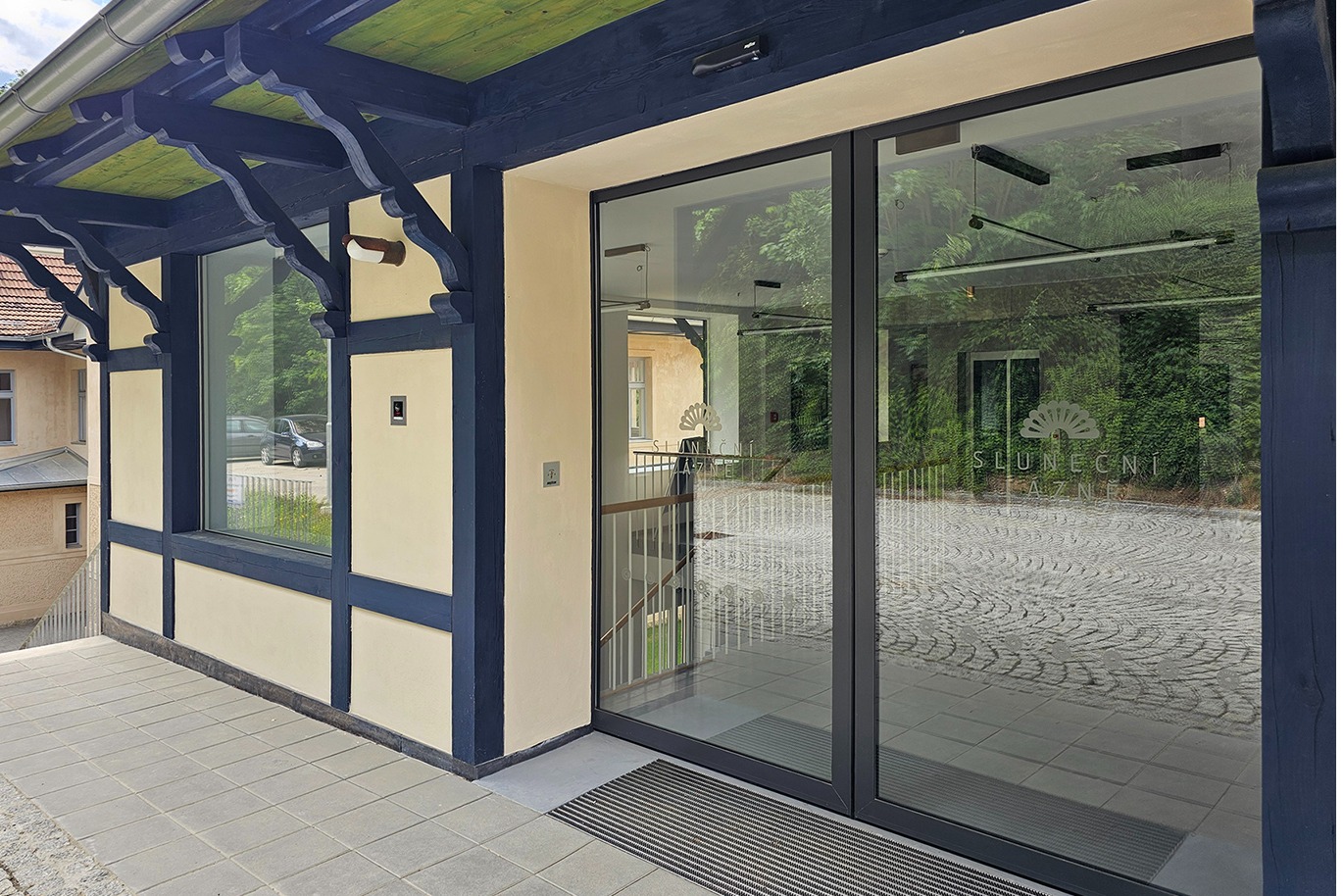

Automatické dvere pre Slnečné kúpele Luhačovice

V srdci malebných Luhačovíc, kde sa snúbi história s moderným liečebným umením, sme mali tú česť podieľať sa na rekonštrukcii prestížneho Vodoliečebného ústavu Slnečné kúpele.

Naša spoločnosť SPEDOS prispela k obnove tohto architektonického skvostu dodávkou automatických dverí s elektrickým pohonom SP808PAL. Ako sa nám realizácia podarila?

automaticke-dvere-SPEDOS

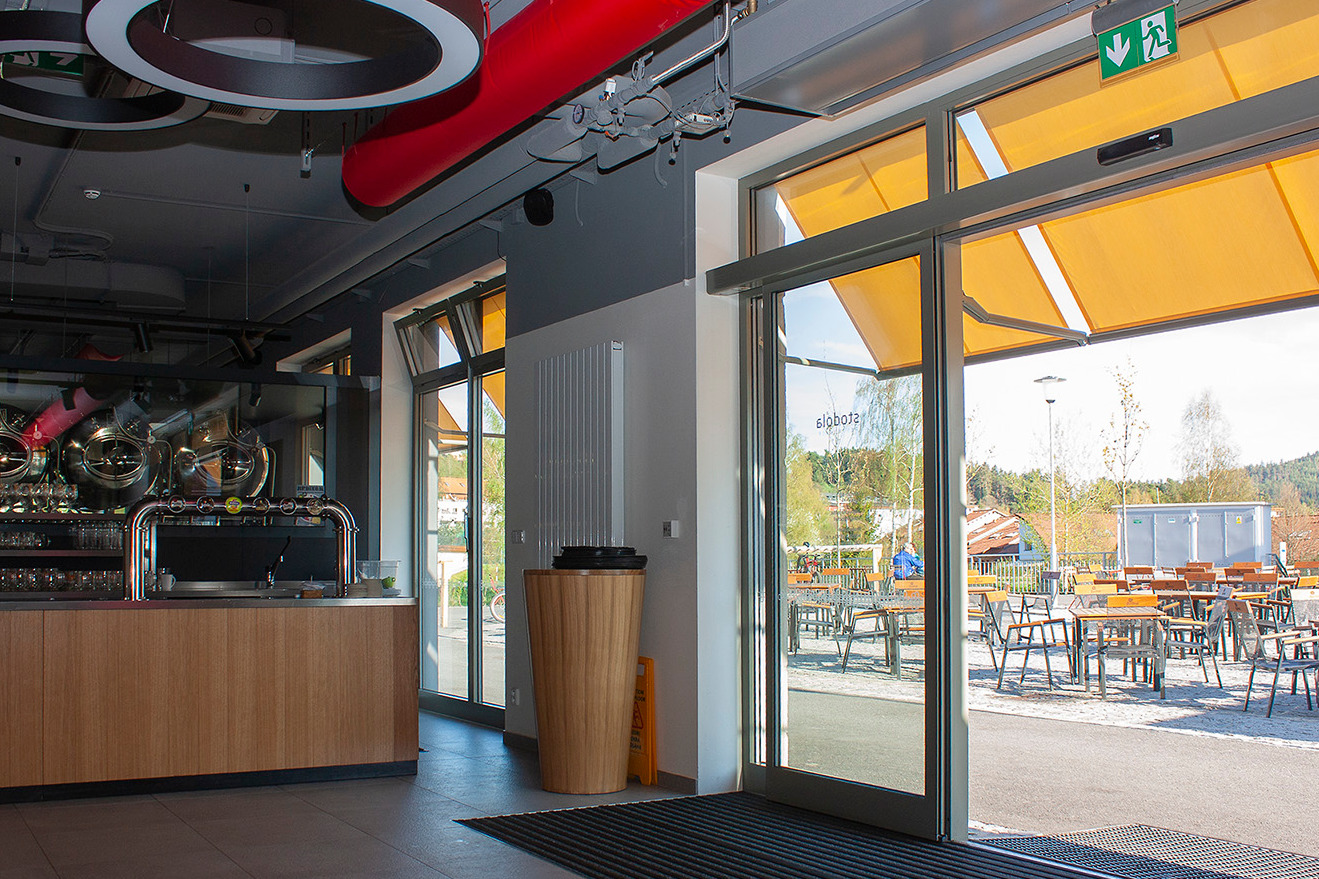

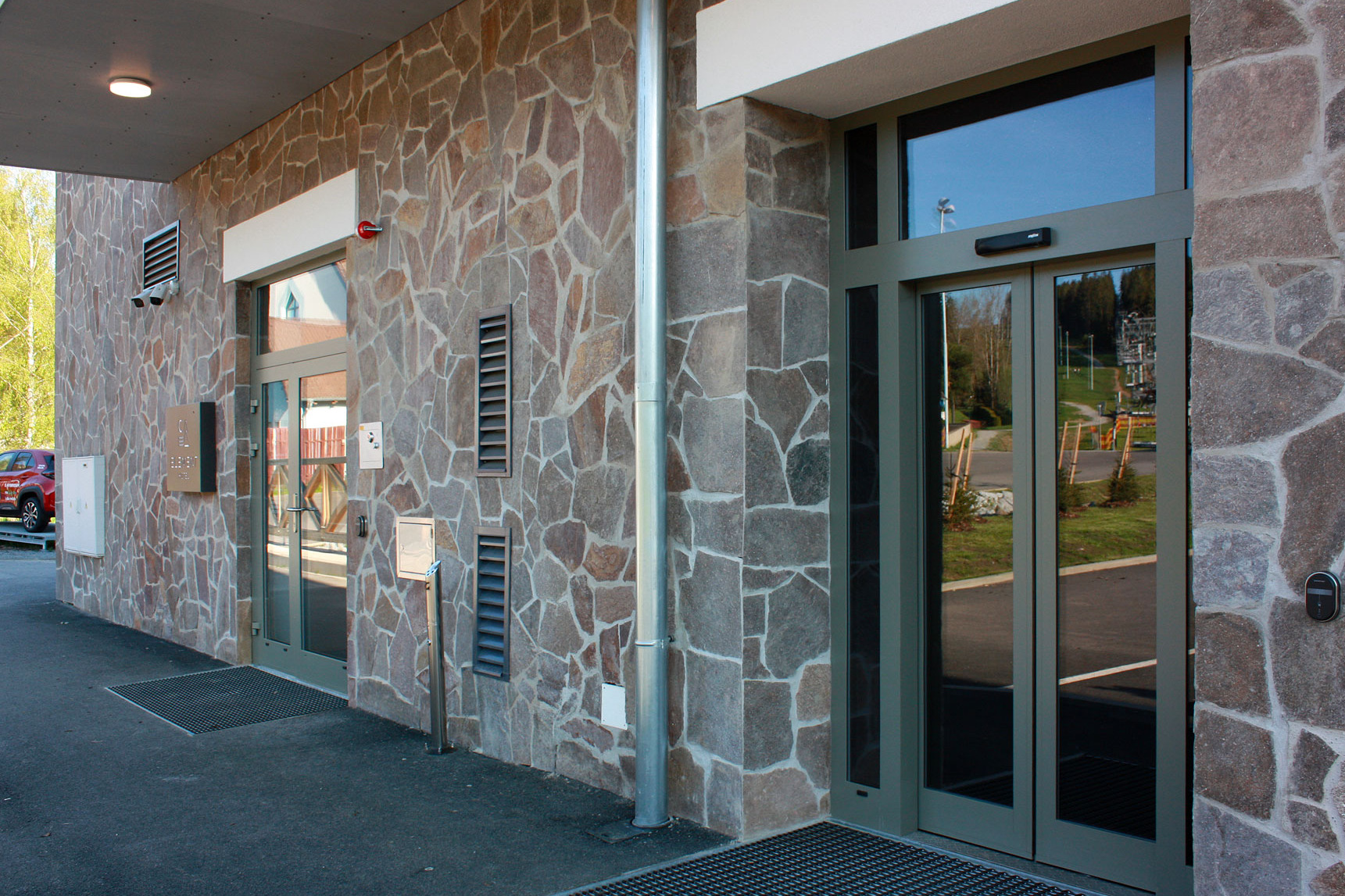

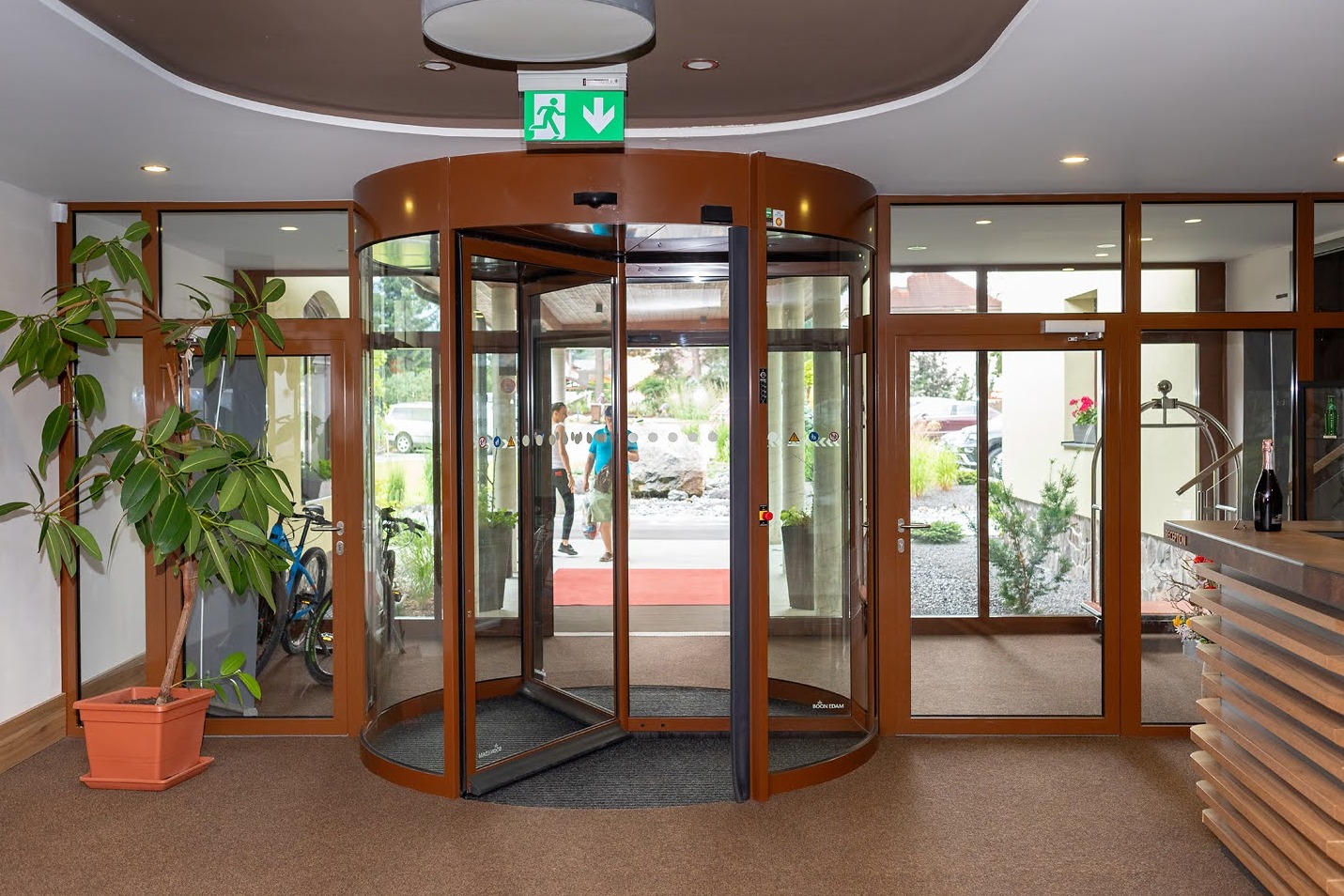

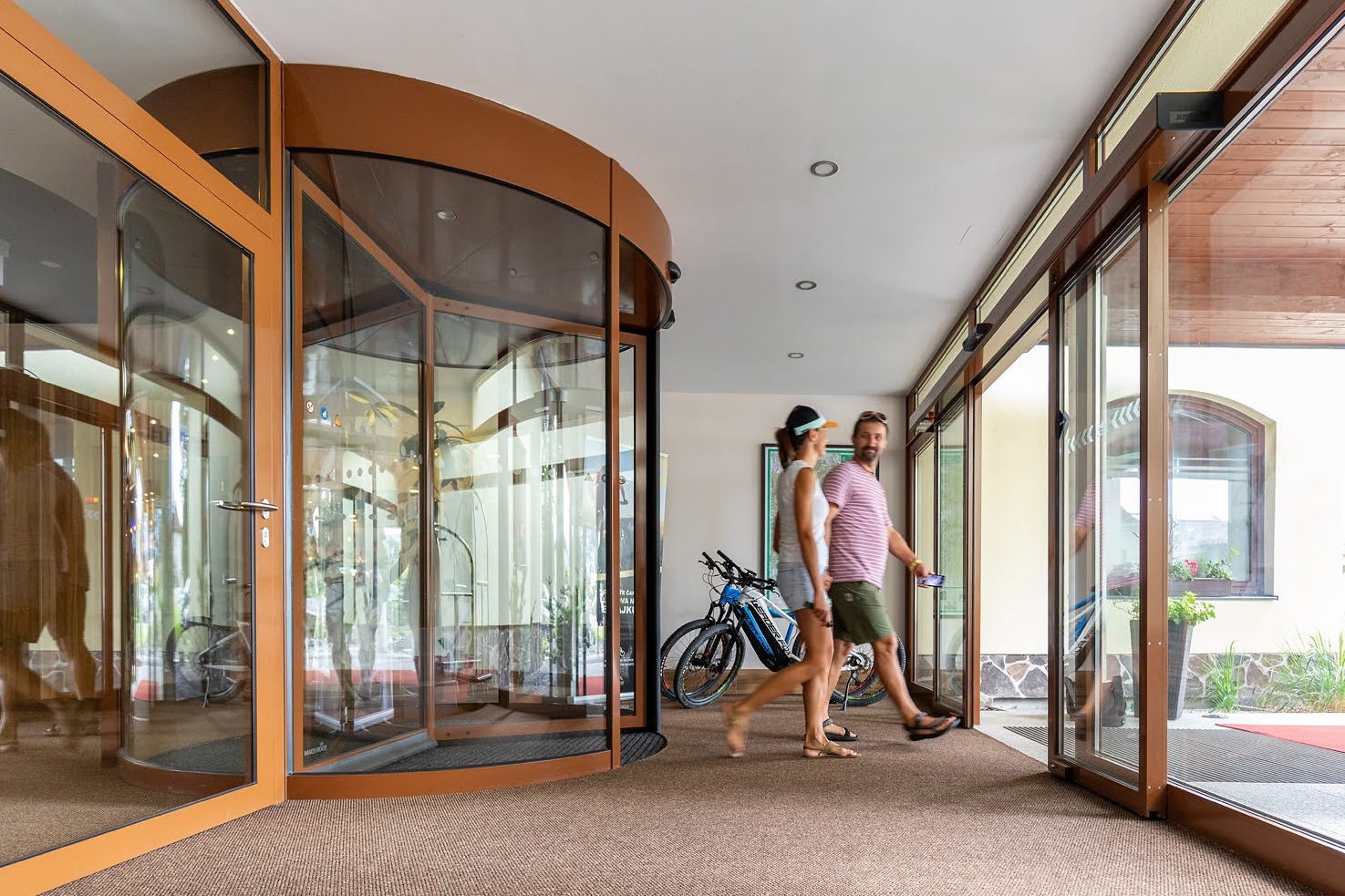

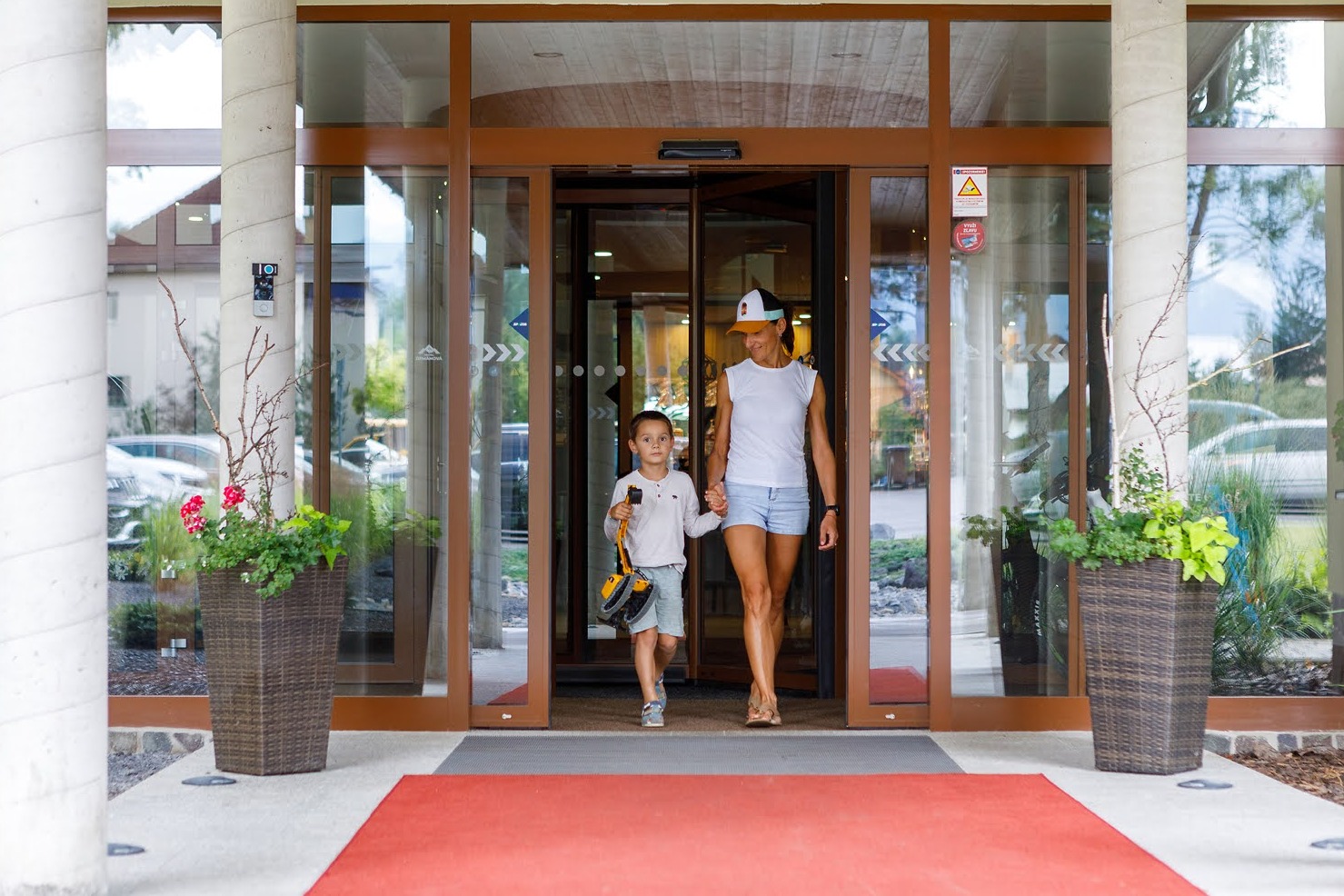

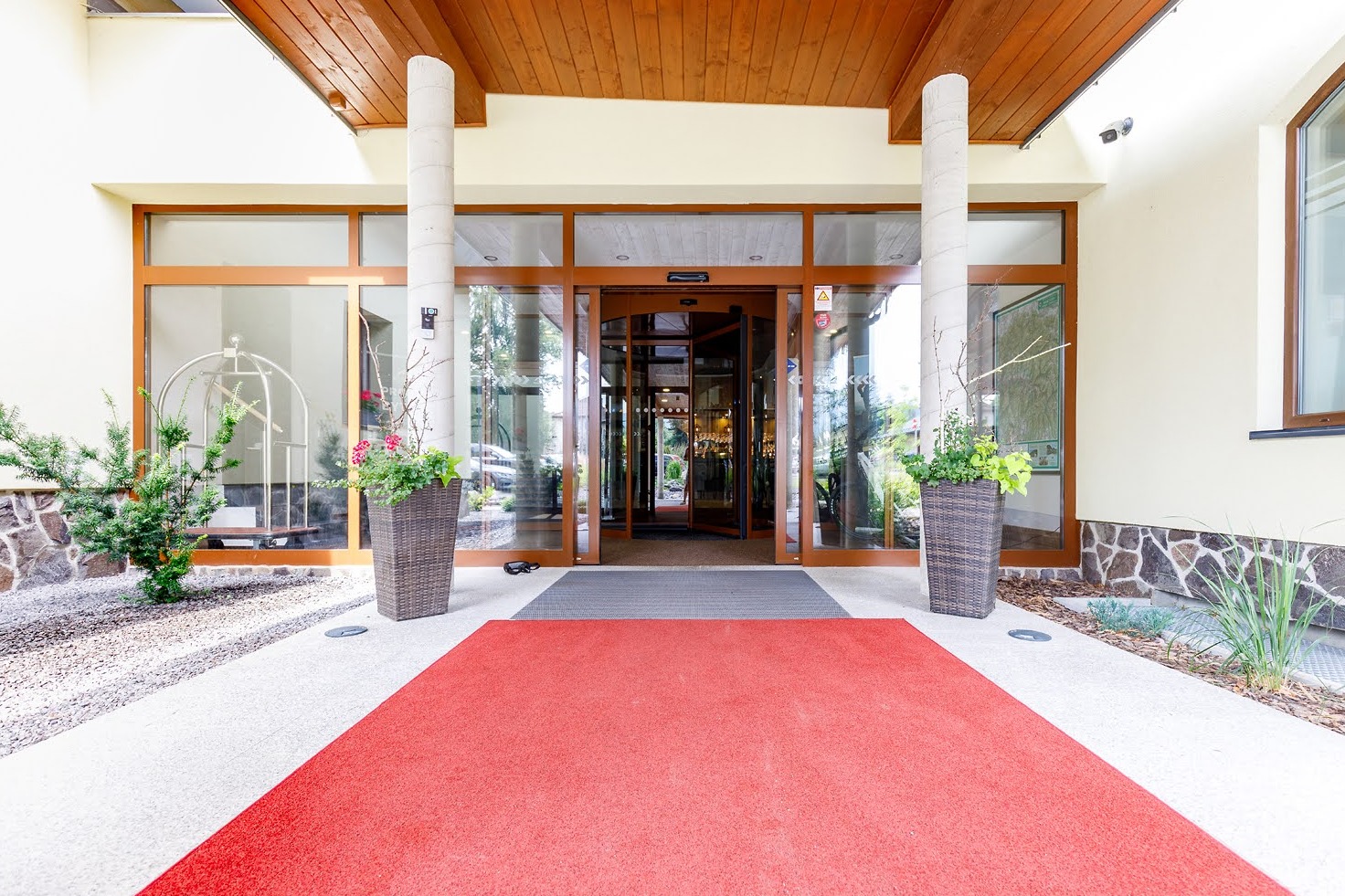

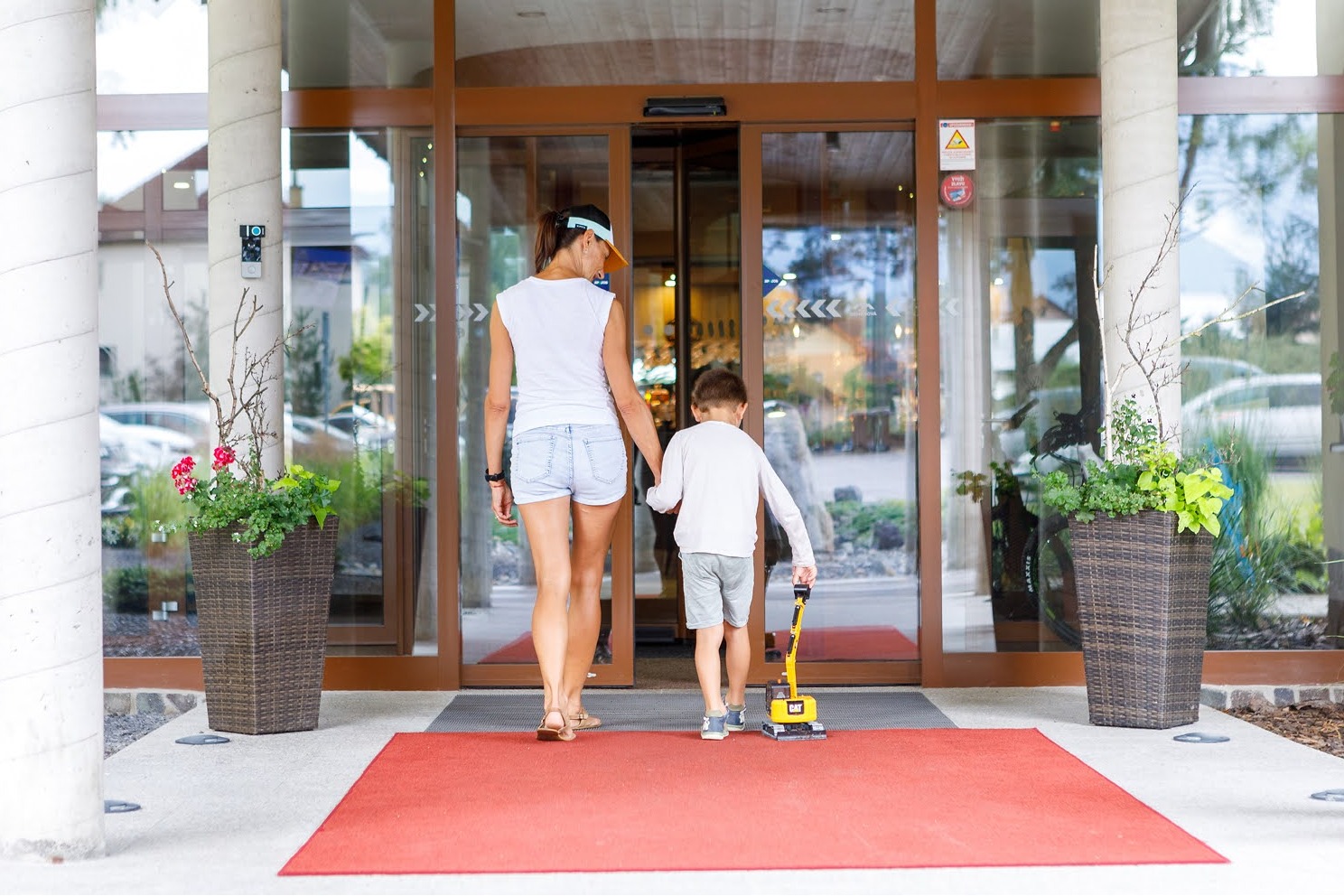

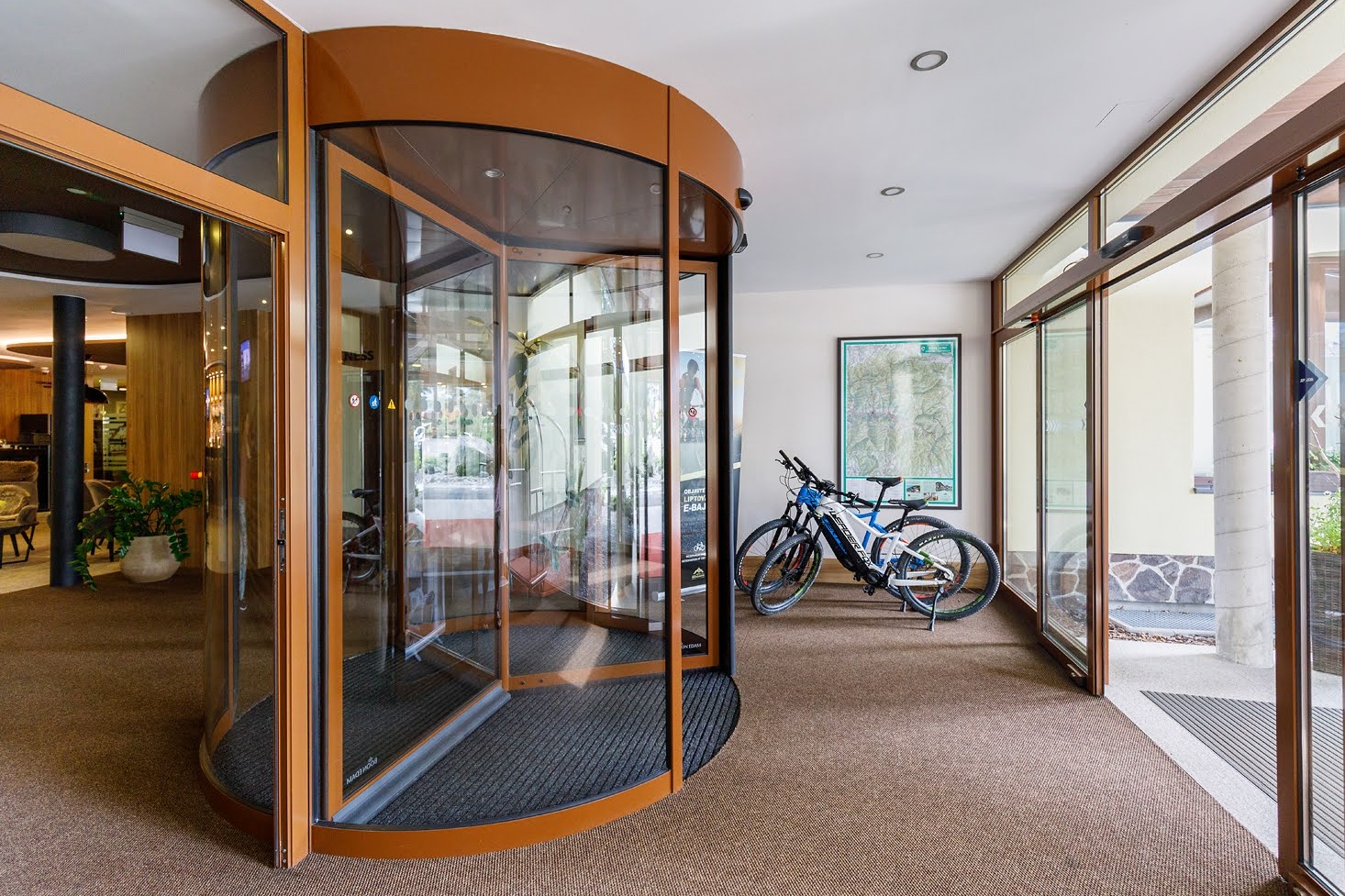

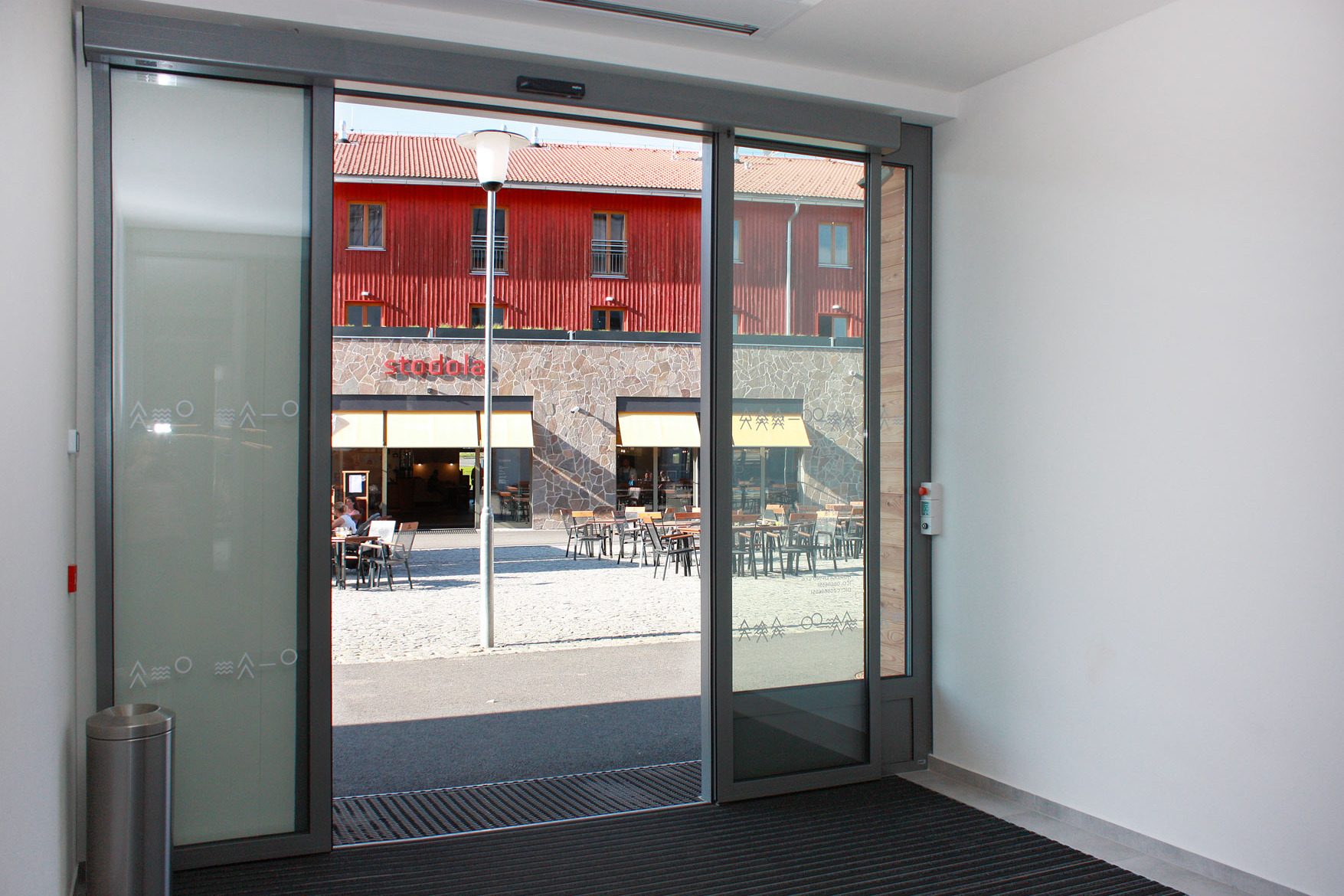

Automatické dvere pre rekreačné stredisko Element

Rekreačný rezort Element v Lipne nad Vltavou bol otvorený v júli roku 2021. Stojí priamo pod lanovkou, neďaleko chodníka v korunách stromov a 200 metrov od Lipenskej priehrady.

Ponúka luxusné hotelové ubytovanie, reštauráciu, súkromné parkovisko, bar a priamy prístup na zjazdovku.

V areáli nájdete predajňu, cukráreň, informačné centrum. SPEDOS dodal do všetkých jeho objektov viac ako 15 ks automatických posuvných dverí s pohonmi SP806NL a SP806L.







hl. obrazek reference

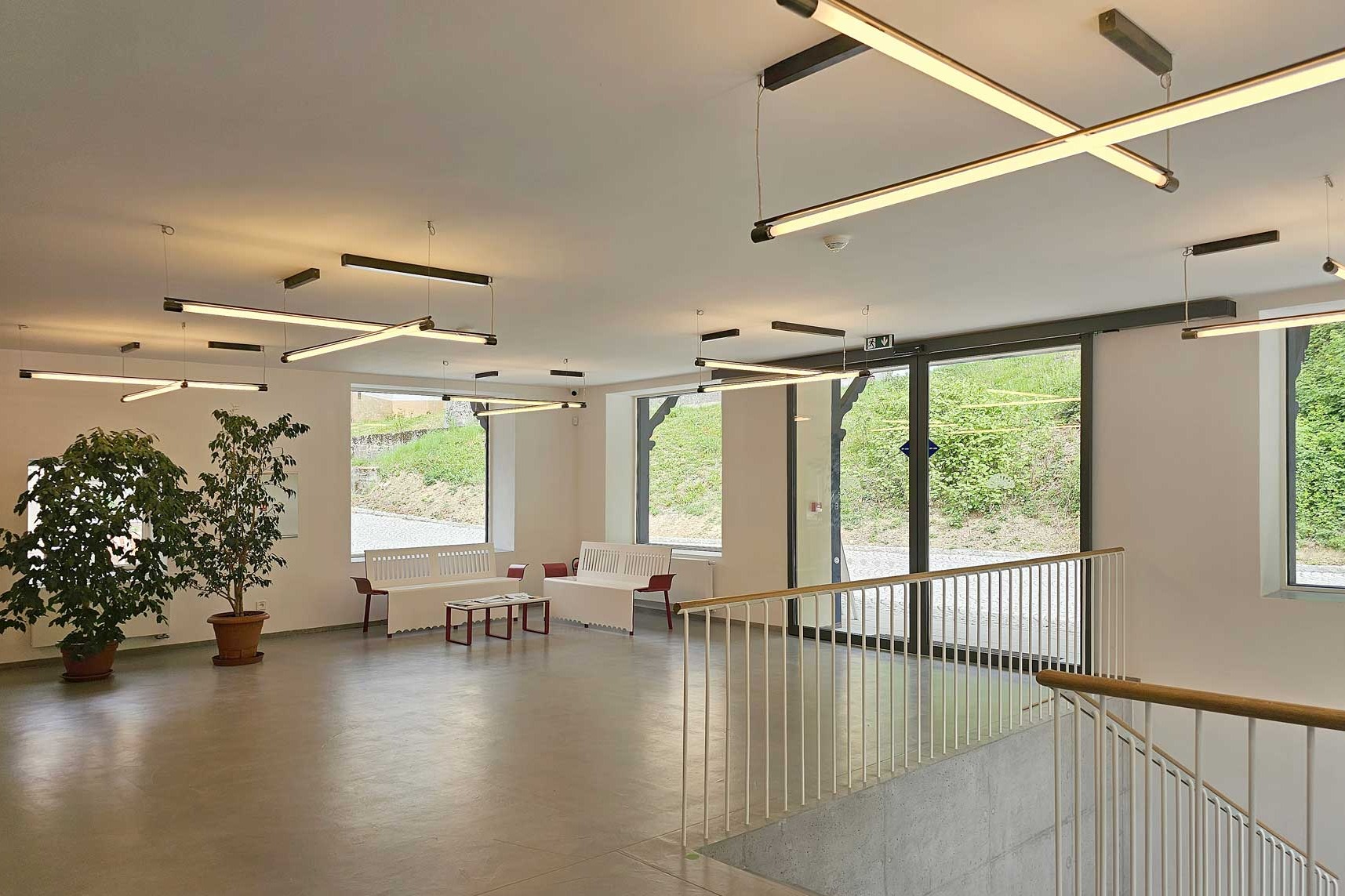

Automatické požiarne dvere pre CEMMTECH (UJEP)

CENTRUM MATERIÁLOV, MECHANIKY A TECHNOLÓGIÍ – CEMMTECH - tak sa volá budova, ktorá vyrástla vedľa súčasnej budovy Fakulty strojného inžinierstva UJEP v Ústí nad Labem a ktorá rozšírila jej kapacity o (okrem iného) desať nových laboratórií, päť učební, jednu počítačovú učebňu s celkovou úžitkovou plochou 3 970 m2.



hl. obrazek reference

Bezbariérová Fakultná nemocnica Plzeň

FN Plzeň, jedna z najväčších a najvýznamnejších nemocníc v ČR, pôsobí v dvoch samostatných areáloch v Plzni – Boroch a Lochotíne. Pacientom ponúka cez 1700 lôžok a plzenskému kraju cez 4600 pracovných príležitostí. Nemocnica má 21 kliník, 19 oddelení, 6 ústavov. Jej história siaha do 14. storočia.

hl. obrazek reference

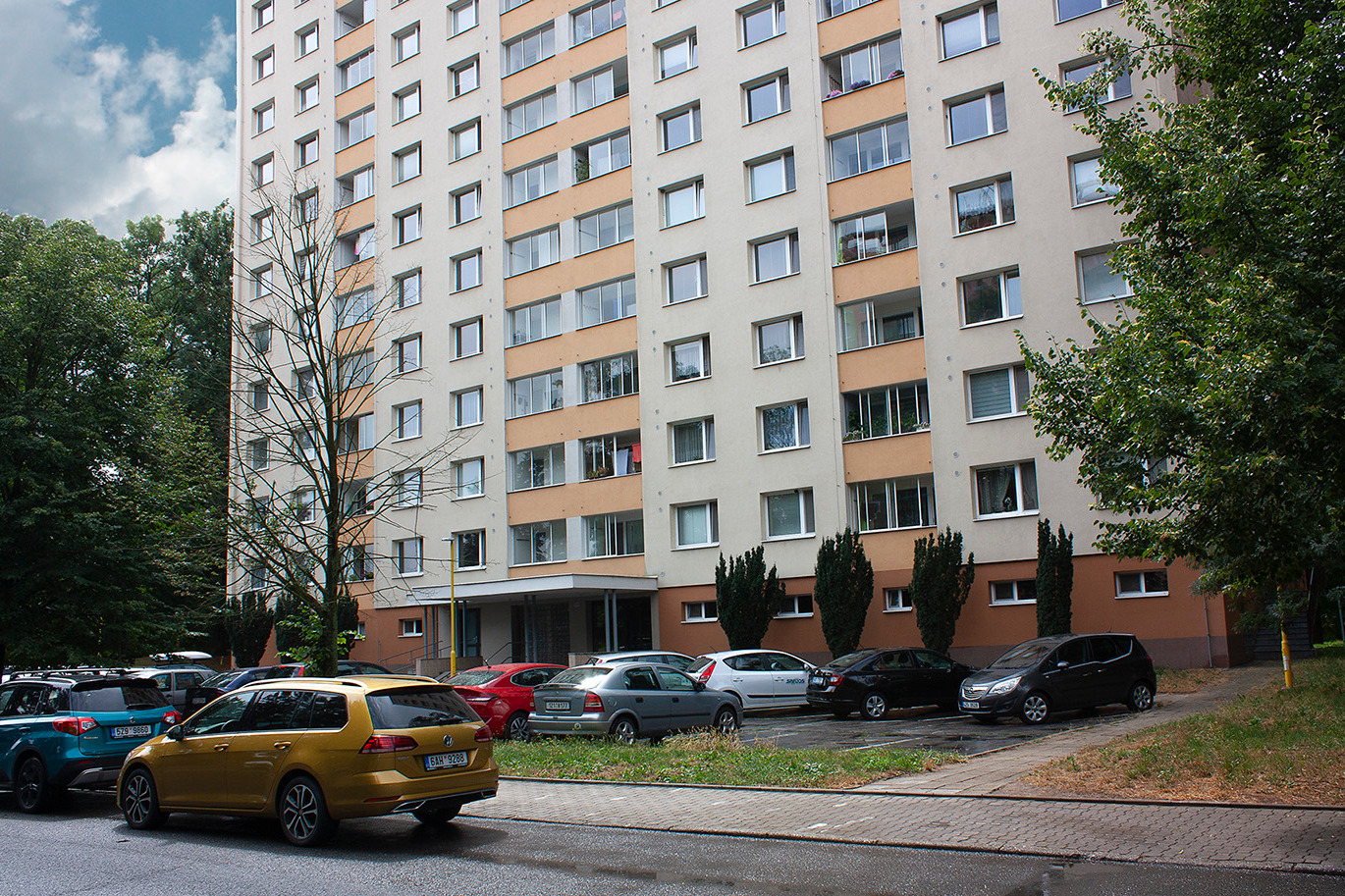

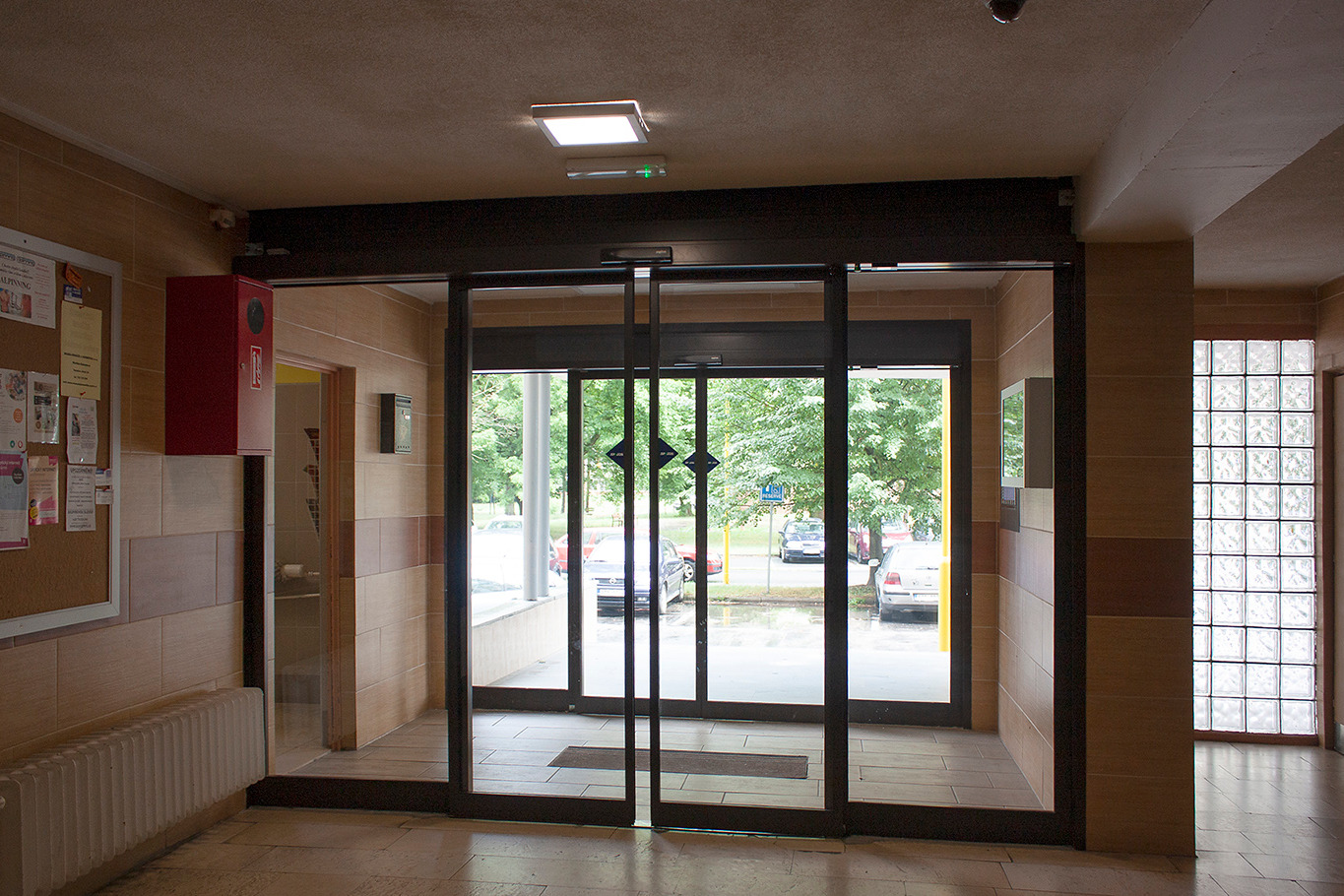

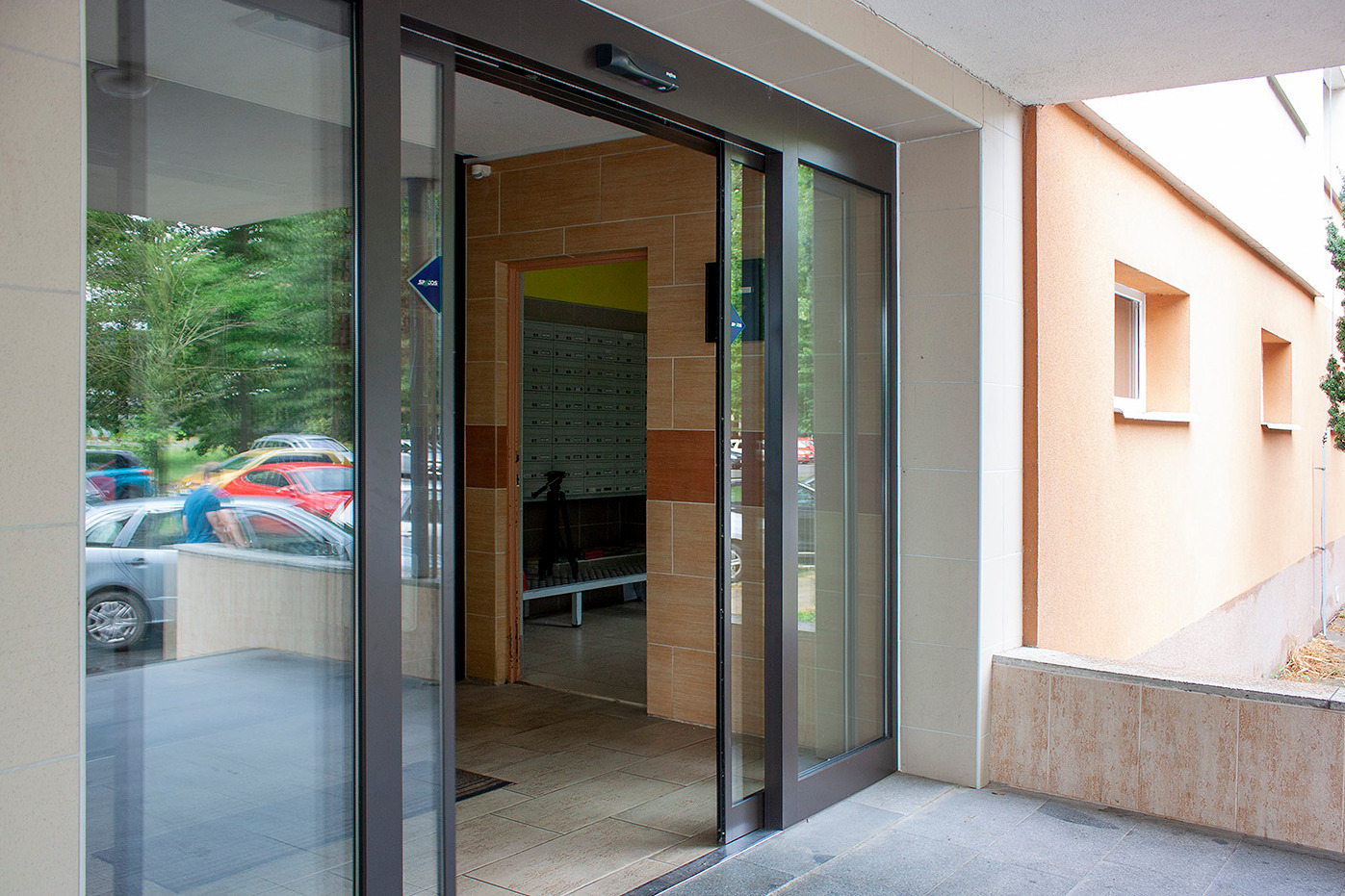

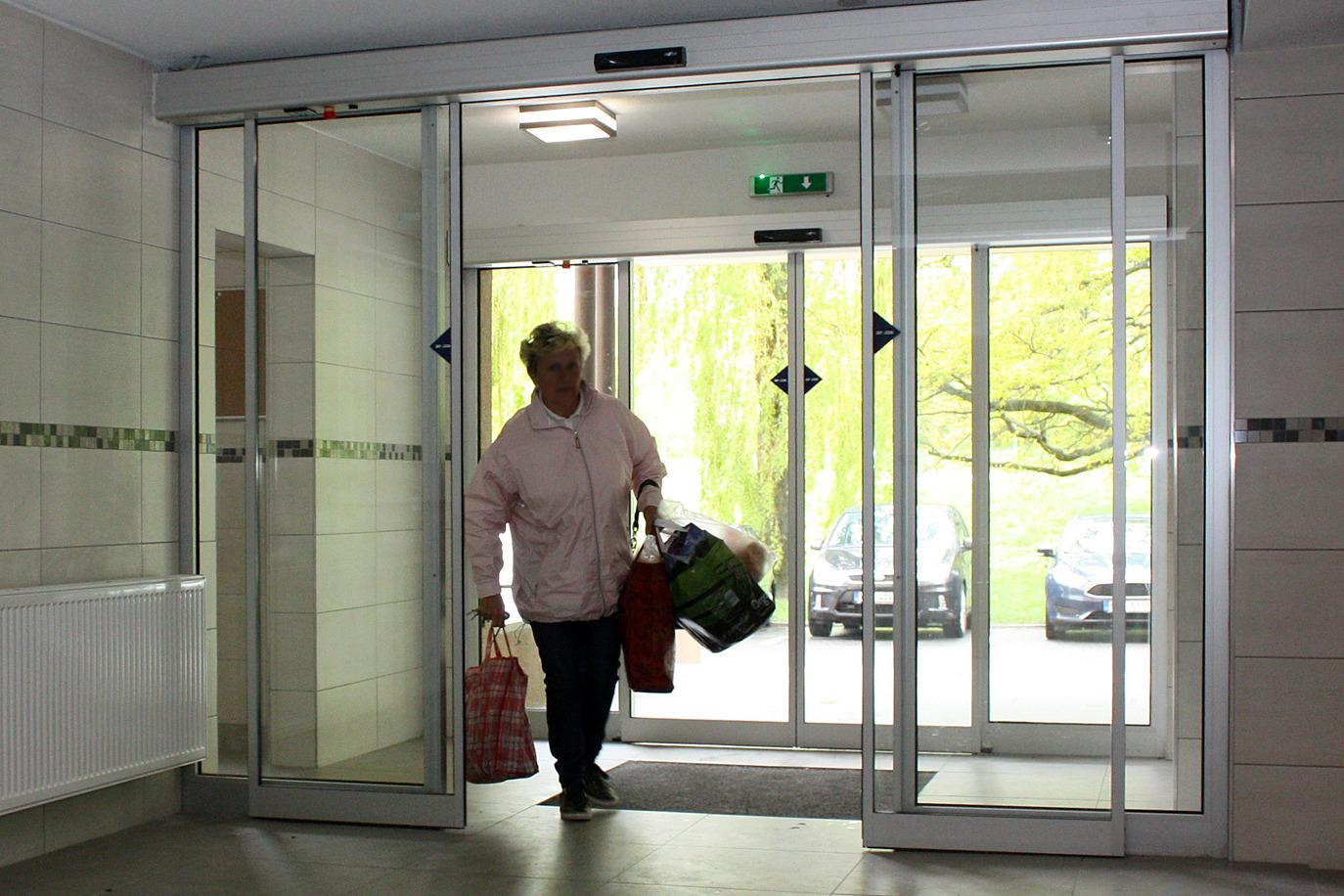

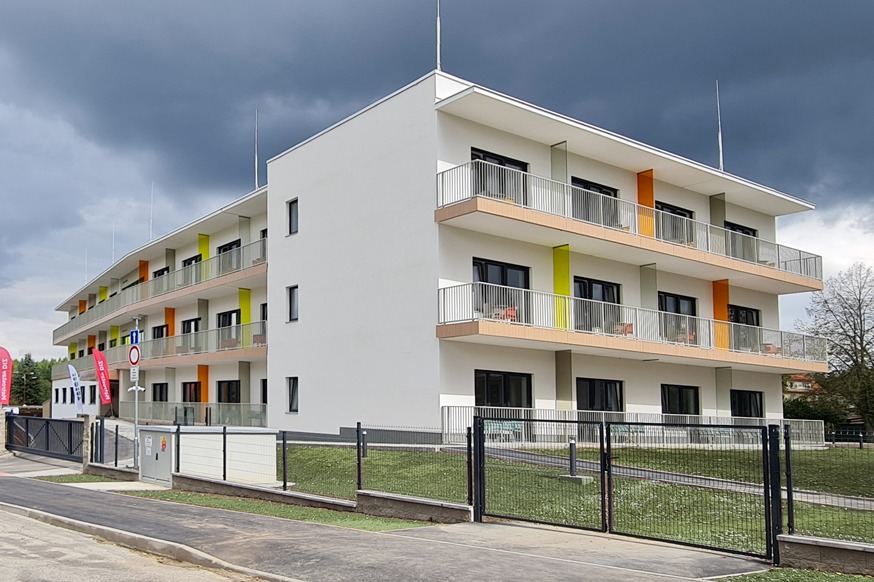

Pre väčšiu bezpečnosť bytových domov

Koniec votrelcov v pivniciach a chodbách?

Chcete mať prehľad o tom, čo sa deje vo vašom veľkom bytovom dome, kde často ani nepoznáte všetkých obyvateľov?

Ak chcete zaistiť, aby do domu svojvoľne nevstupovali osoby, ktoré tam nepatria, kúpte si kontrolovaný vstup.
K tomu vám najlepšie poslúžia automatické dvere, ktoré umožnia vstup iba držiteľom elektronického kľúča (čipu, karty, kódu).



hl. obrazek reference

PENTA otvorila na Slovensku ďalšiu nemocnicu

Novú nemocnicu za 250 miliónov EUR v Bratislave otvorila finančná skupina Penta Investments. Zariadenie so 405 lôžkami, ktoré bude ponúkať aj plánované a akútne zákroky, funguje v plnom rozsahu od začiatku roku 2023.

Výstavba nemocnice Bory v západnej časti Bratislavy, kde vzniká nová mestská štvrť, začala v roku 2018 a v roku 2022 bola zahájená skúšobná prevádzka. Zdravotná starostlivosť nemocnice poskytuje viac ako päťdesiat špecializácií. Súčasťou komplexu je štrnásť operačných sál, urgentný príjem a pôrodnica.

Ich úspech je aj našim ...



hl. obrazek reference

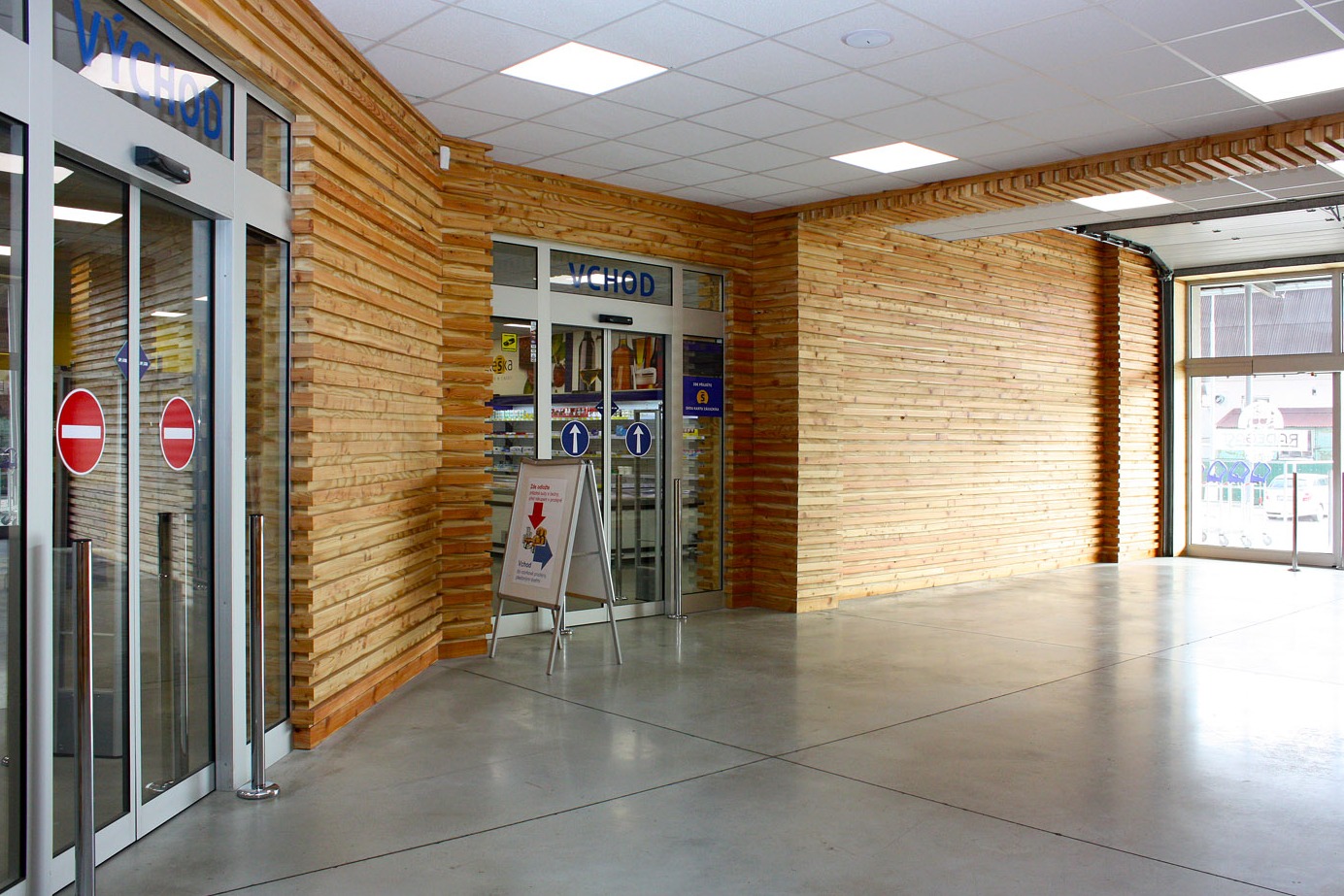

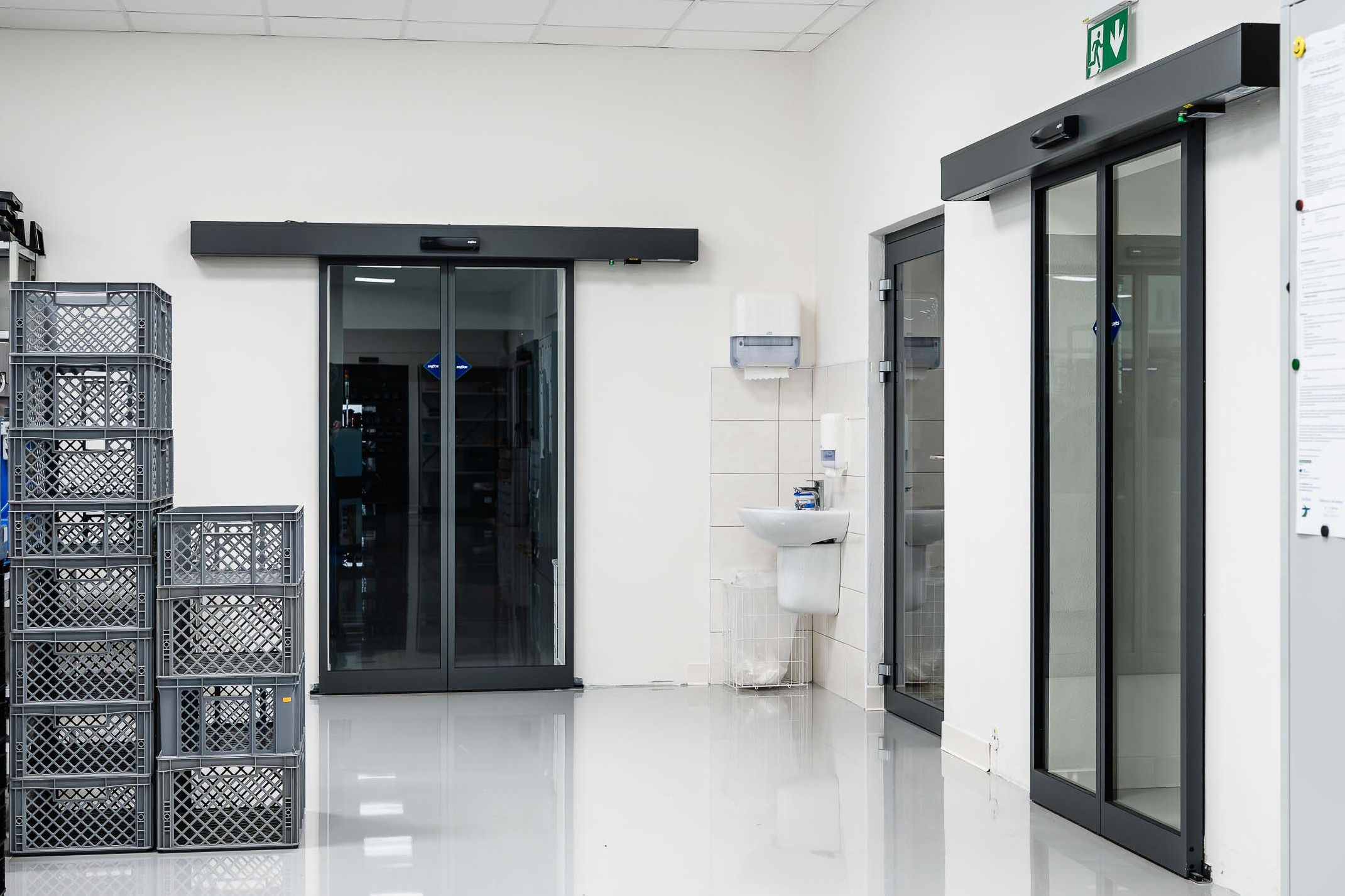

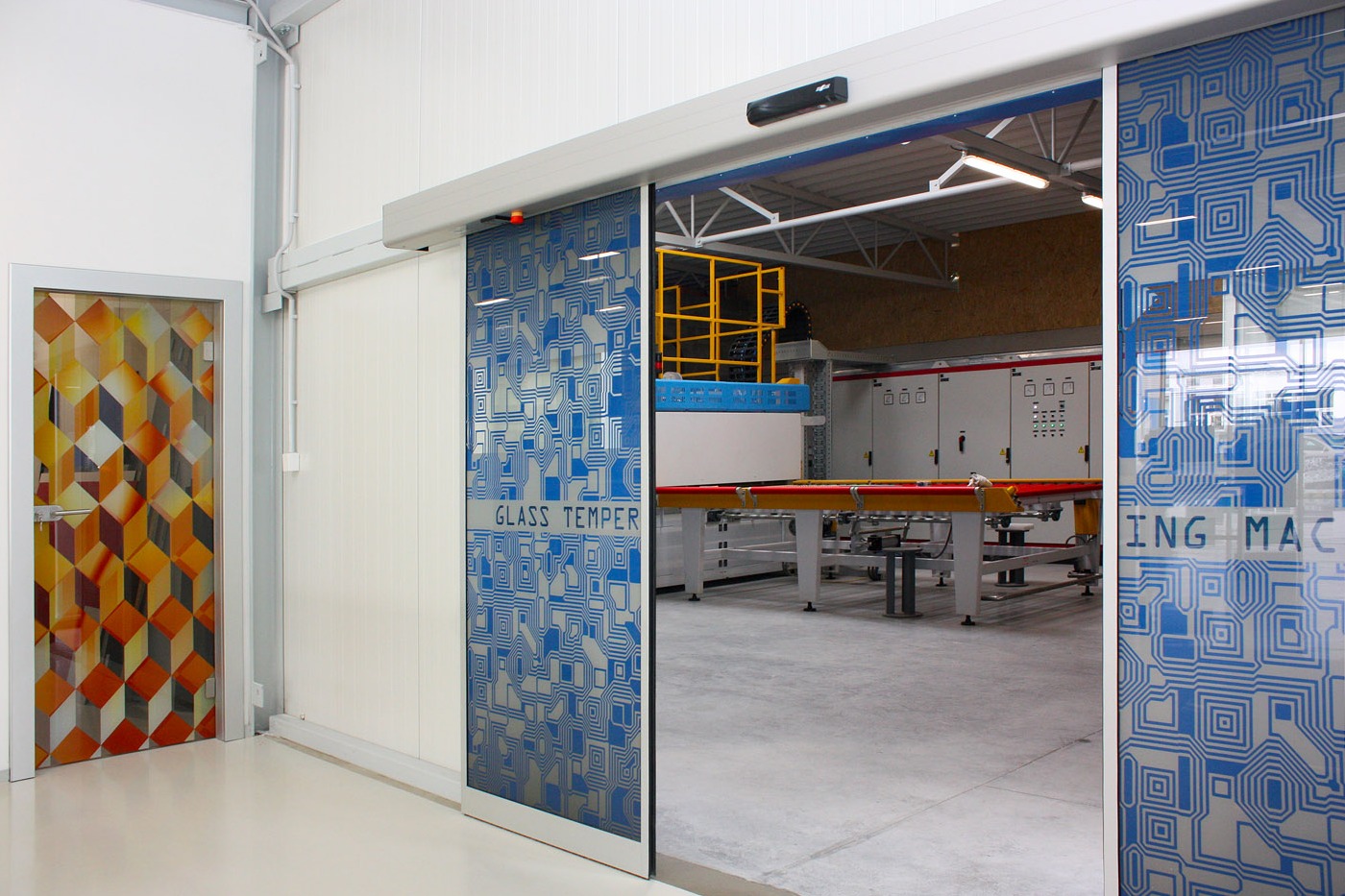

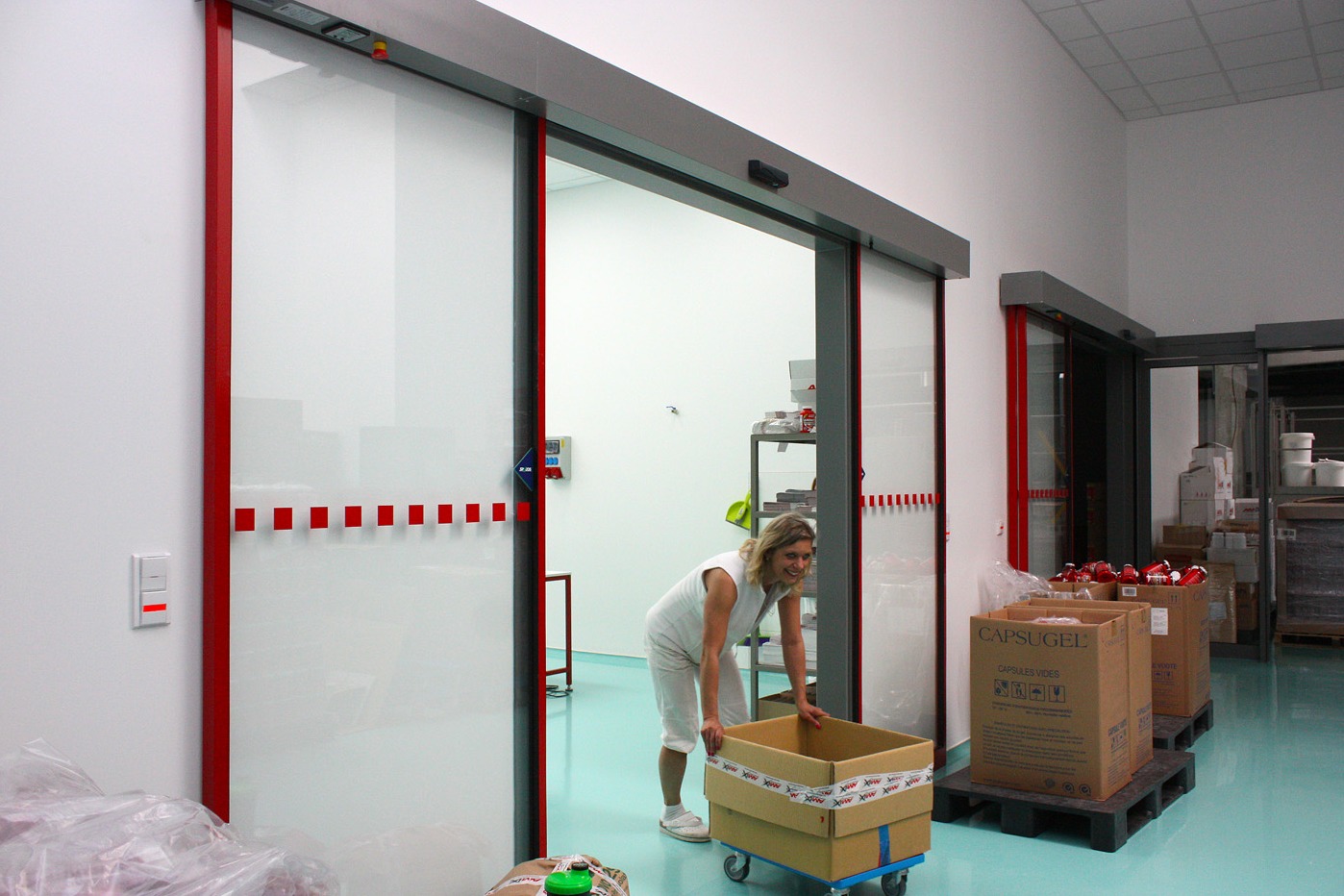

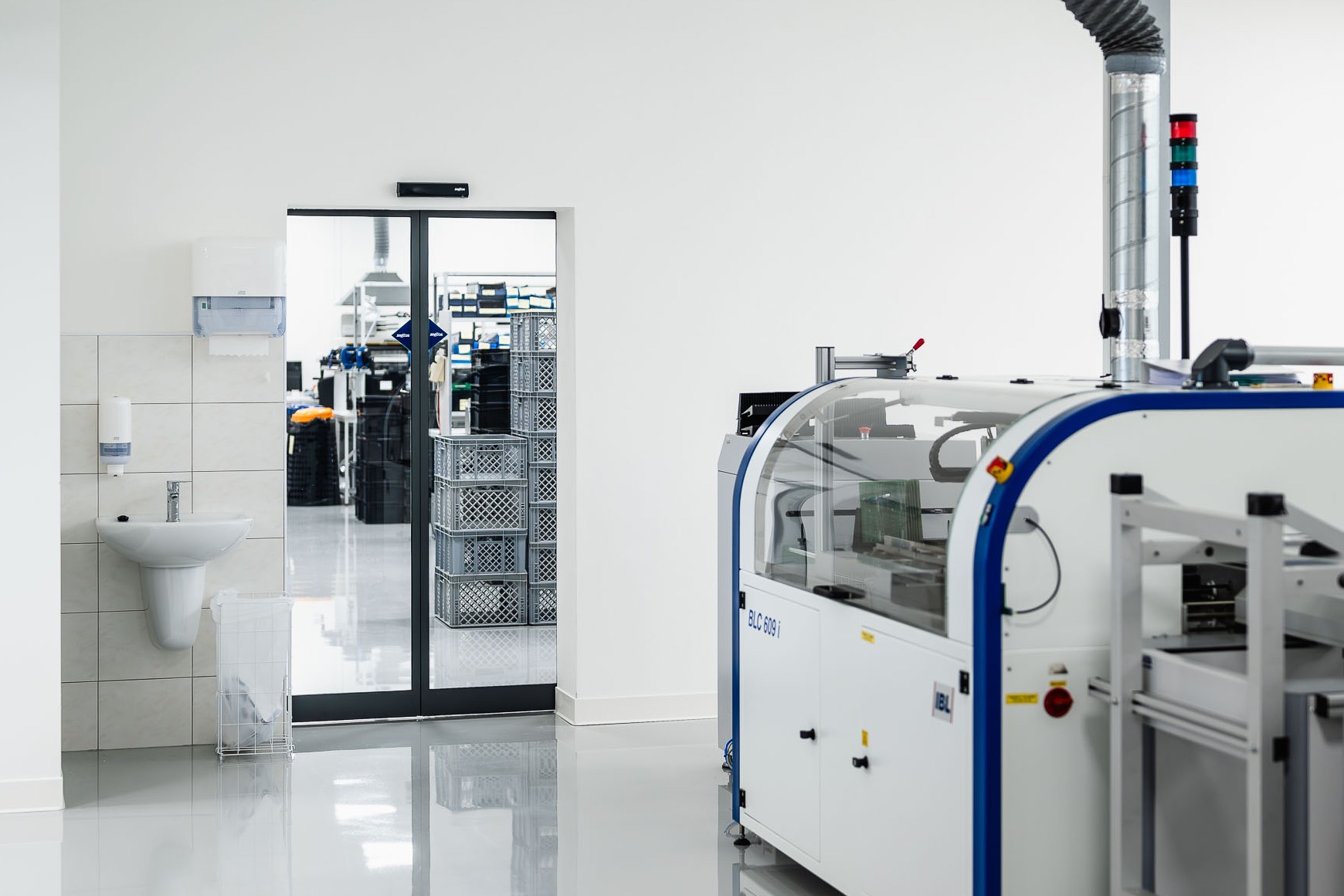

Prevádzka bez bariér

Východočeský závod na výrobu potravinových doplnkov je vybavený modernými bezbariérovými halami a pracoviskami. Do budovy bolo inštalovaných 11 automatických posuvných dverí v netradičnom dvojfarebnom prevedení: elektropohony SP805L a T v šedom odtieni a posuvné krídla v červenom prevedení. Sú tu k videniu automatické dvere dvojkrídlové, jednokrídlové aj teleskopické.

hl. obrazek reference

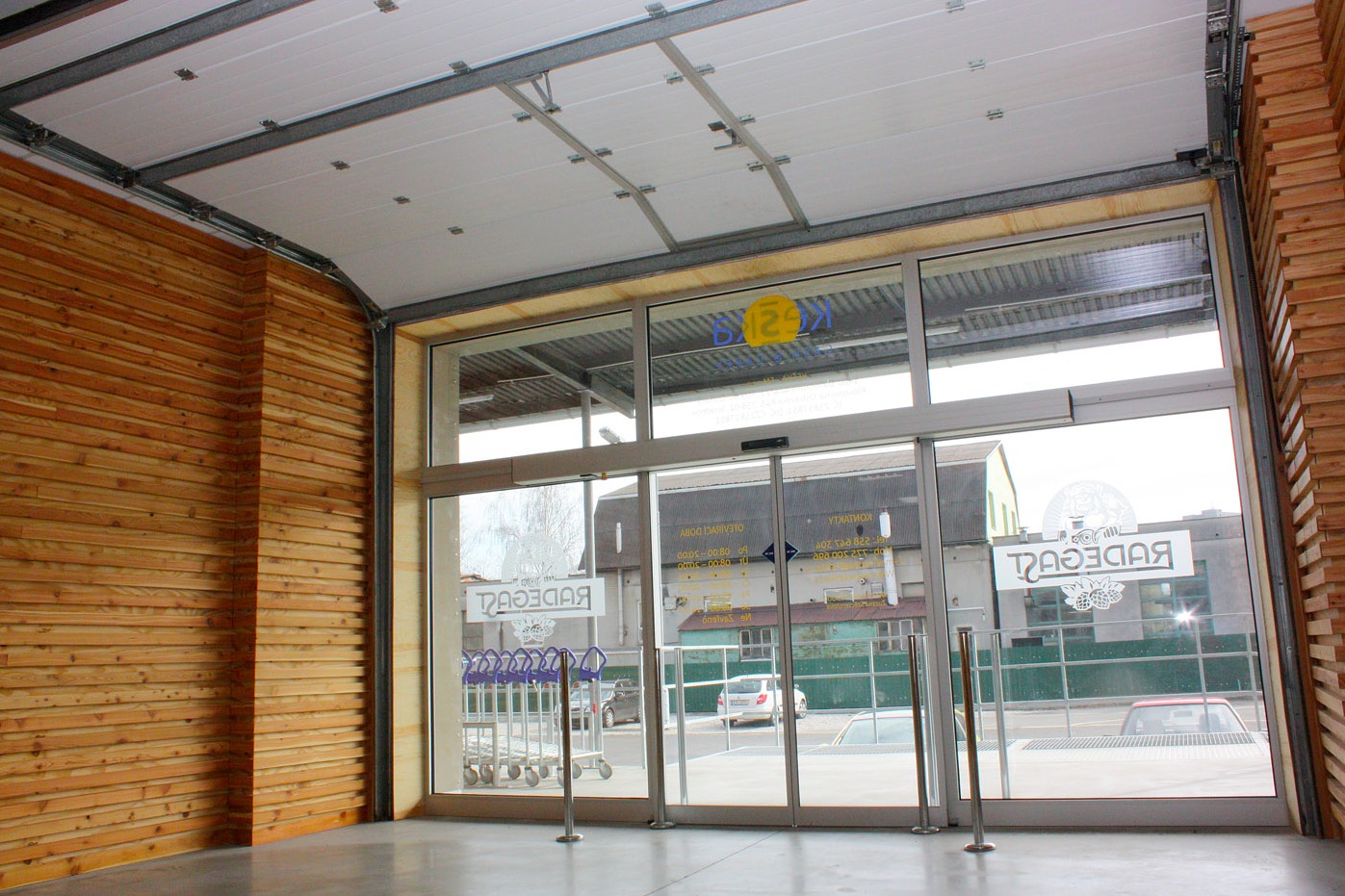

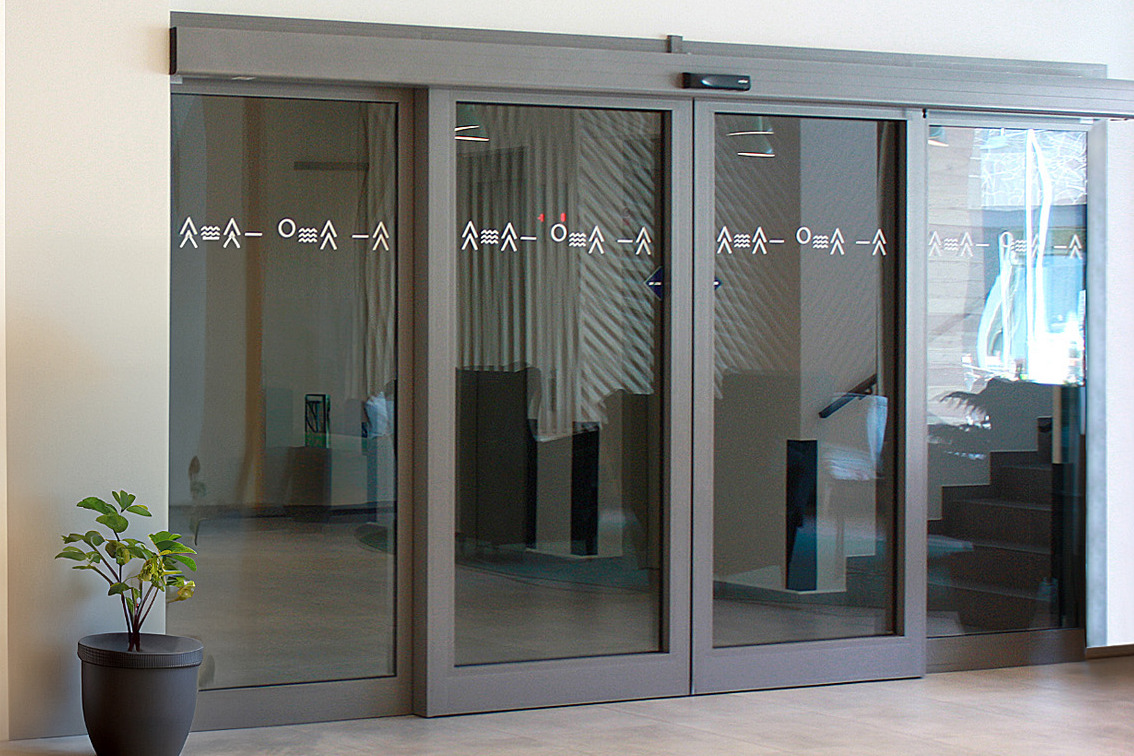

Štvorkrídlové teleskopické dvere

Zvláštne možnosti automatických dverí ponúka teleskopické prevedenie. V záujme zaistenia čo najširšieho vchodu do obchodného domu boli inštalované dvoje jednostranné teleskopické dvere proti sebe.

Fungujú nezávisle, otvárajú sa podľa toho, ktorá časť je práve aktivovaná vstupom návštevníkov do dosahu radaru. Pritom zaistí priechod širší, než by dokázali jedny obojstranné teleskopické dvere.

hl. obrazek reference

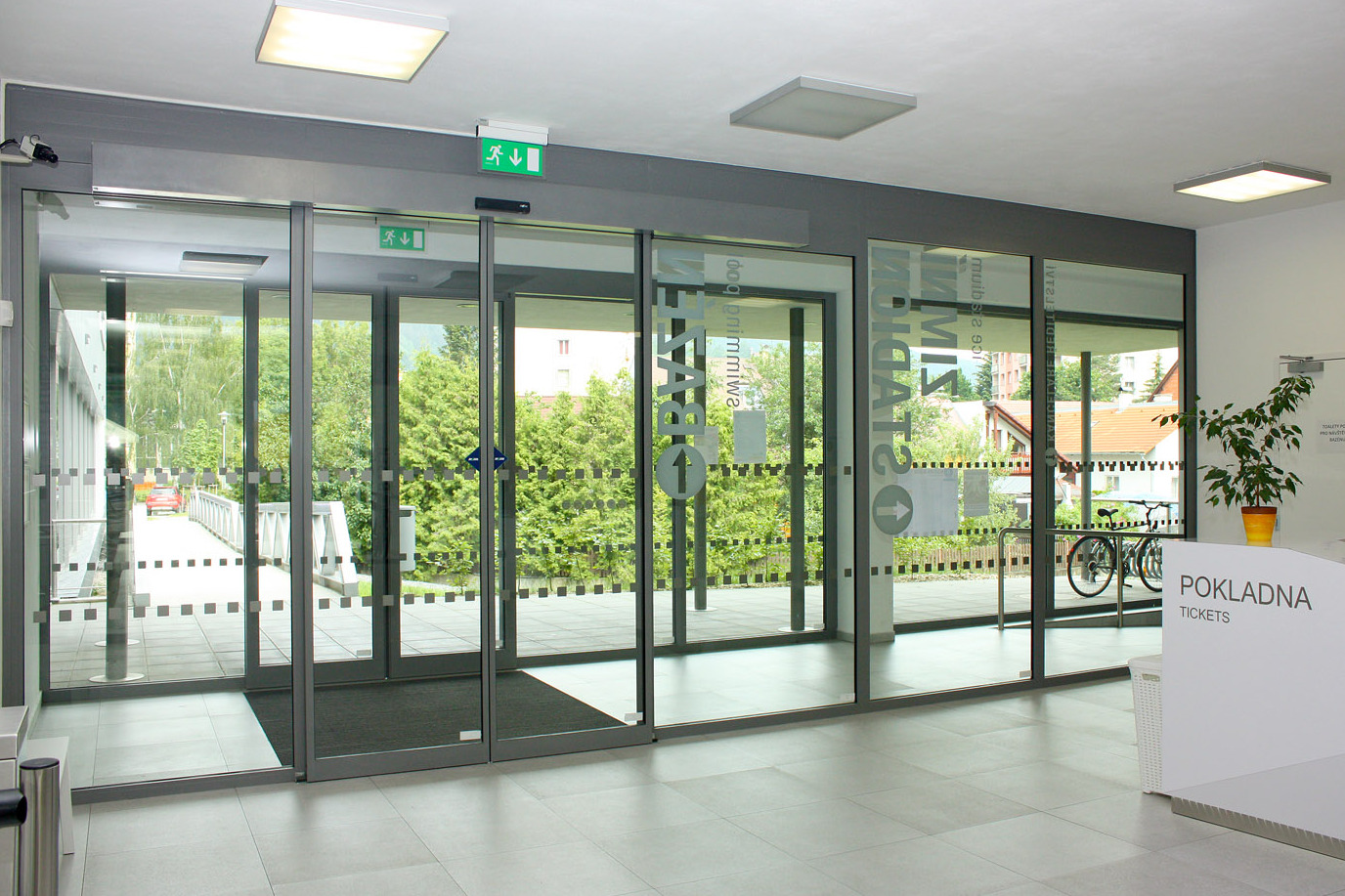

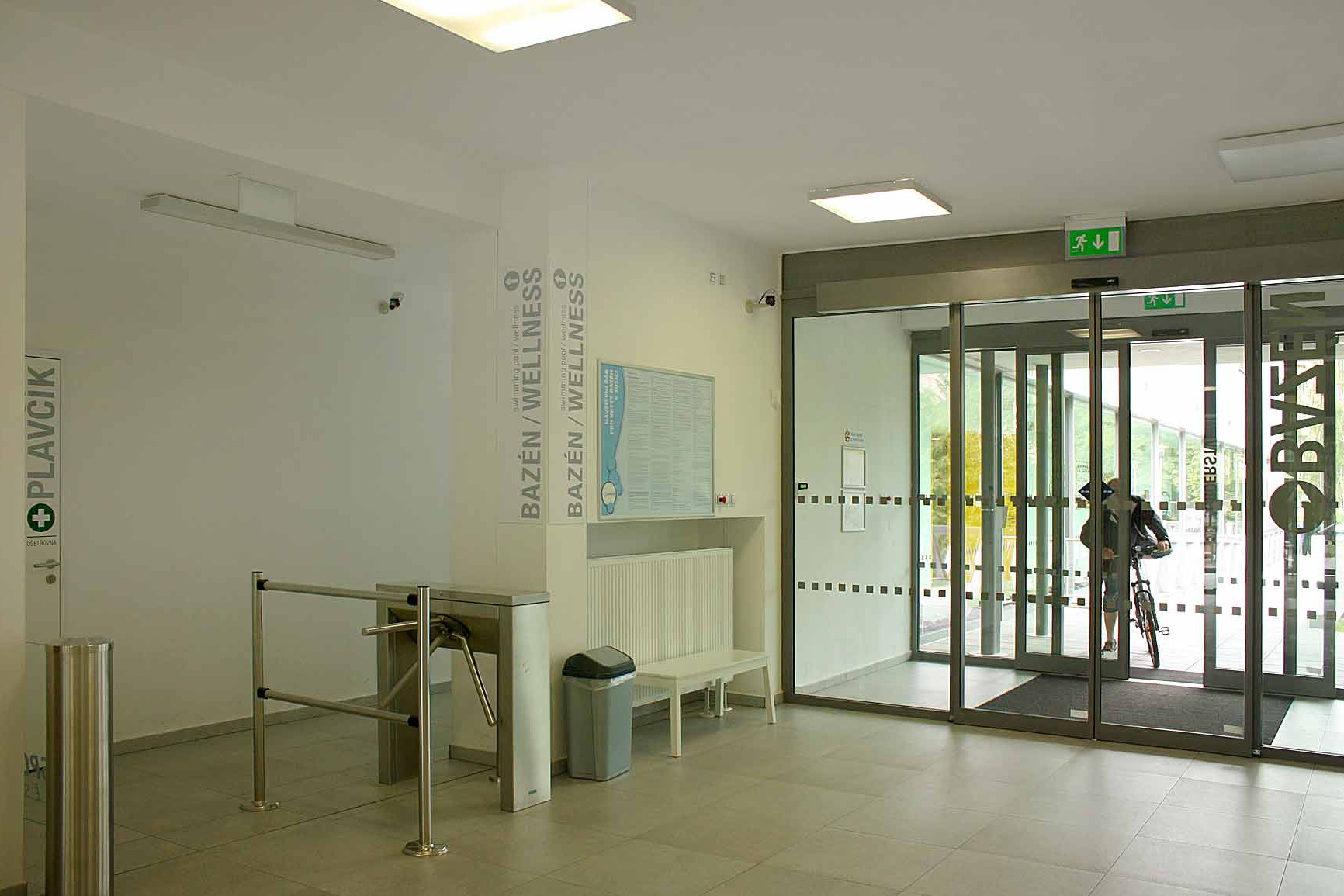

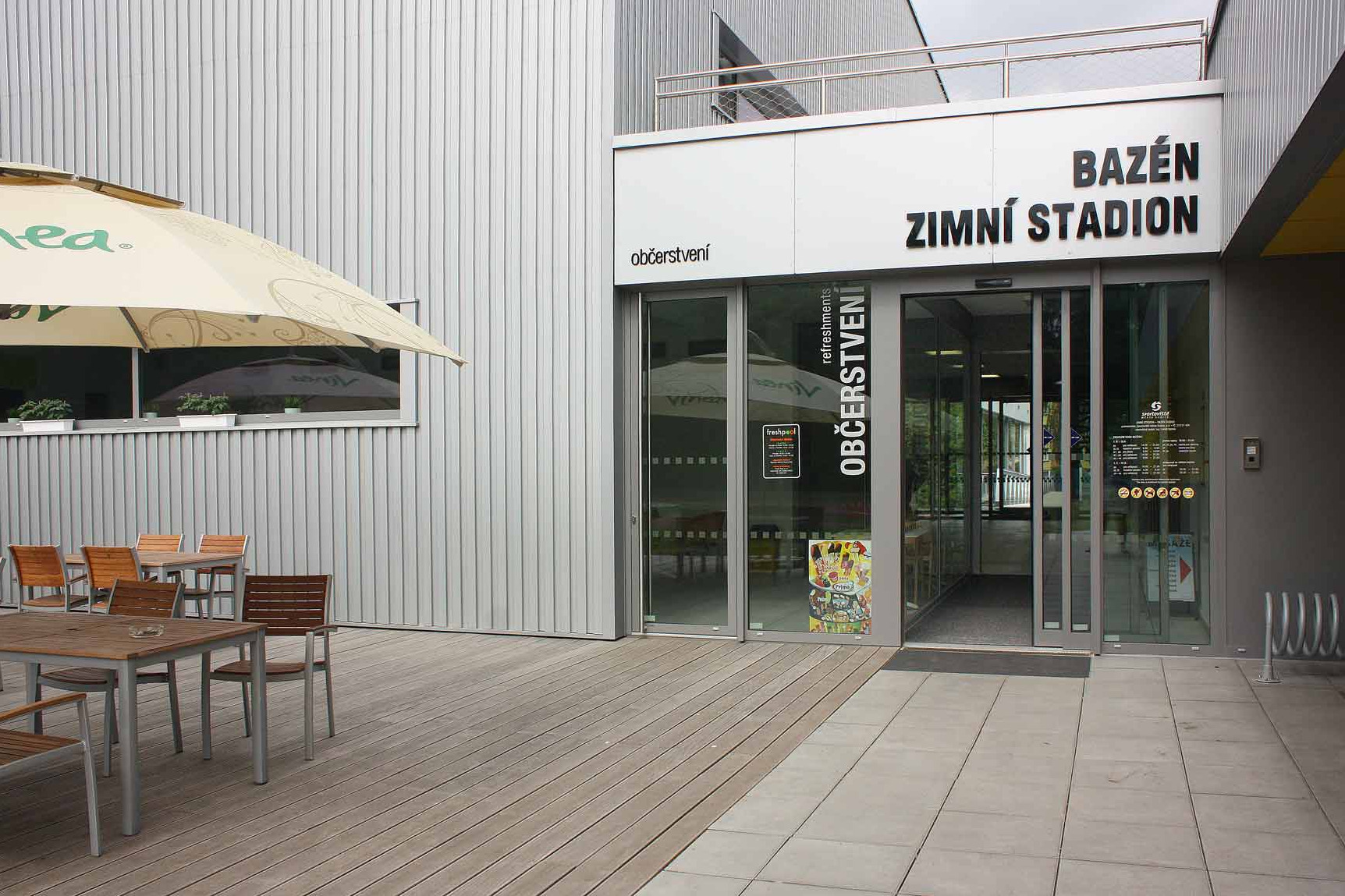

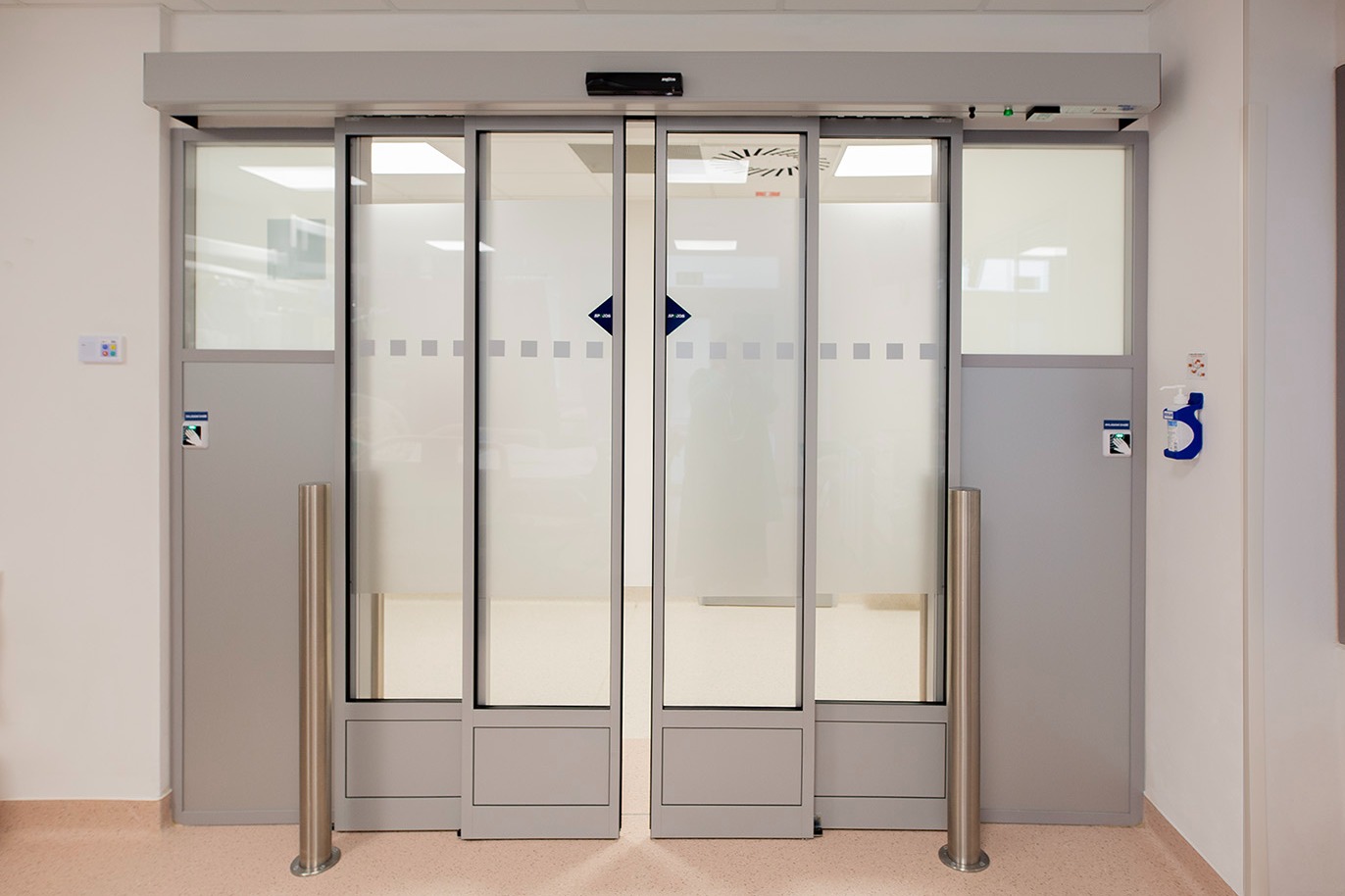

Dvojkrídlové teleskopické dvere
