Popis a technické údaje

Popis a konštrukcia

Popis

1
2
3
4
5
6
7
8

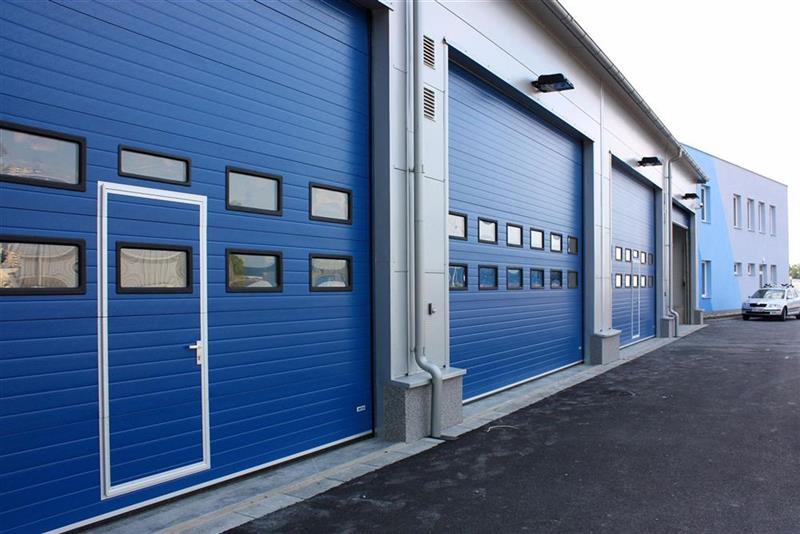

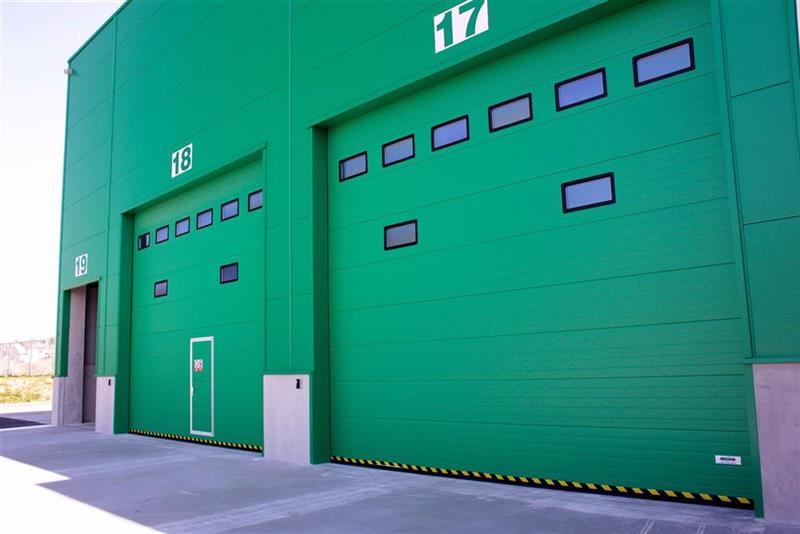

Priemyselné sekcionálne brány
1 Poistka pri prasknutí torznej pružiny - súčasť vrát
2 Kvalitné utesnenie vrátového otvoru spĺňa vami kladené energetické nároky na stavbu
3 Niekoľko možností bezpečného zaistenia vrátového krídla proti nežiadúcej manipulácii
4 Niekoľko možností bezpečného zaistenia vrátového krídla proti nežiadúcej manipulácii
5 Kvalitné utesnenie vrátového otvoru spĺňa vami kladené energetické nároky na stavbu
6 Poistka pri prasknutí oceľového lana - samozrejmá súčasť vrát
7 Spojenie jednotlivých lamiel vrátového krídla kvalitnými kĺbovými závesmi v jeden celok v kombinácii s pojazdovými kladkami pre vysokú záťaž zaručuje dlhodobú životnosť vrát
8 Spojenie jednotlivých lamiel vrátového krídla kvalitnými kĺbovými závesmi v jeden celok v kombinácii s pojazdovými kladkami pre vysokú záťaž zaručuje dlhodobú životnosť vrát

Konštrukcia

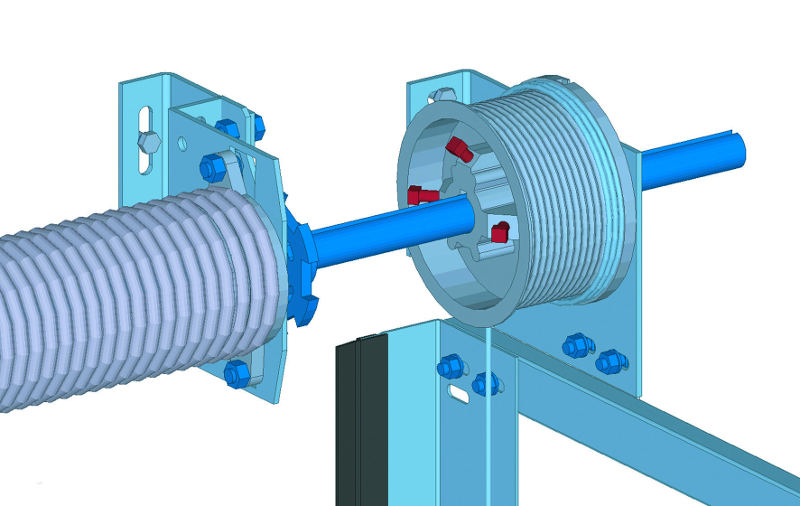

Poistka pri prasknutí torznej pružiny – samozrejmá súčasť vrát.

pojistka

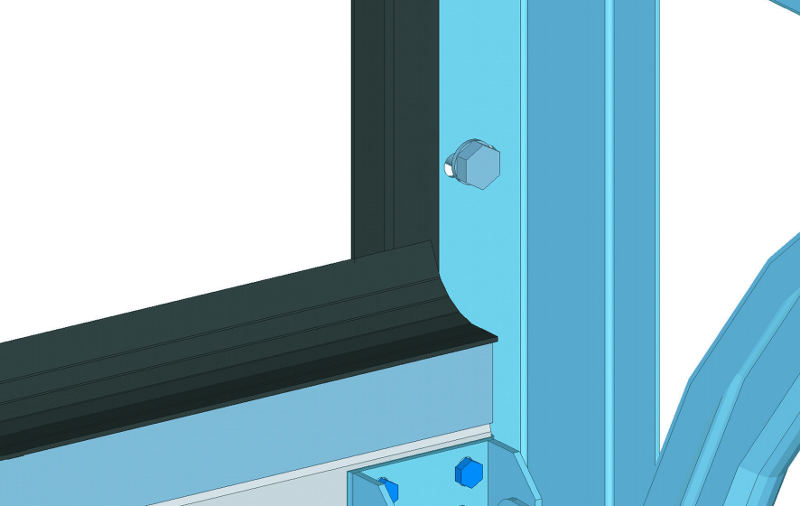

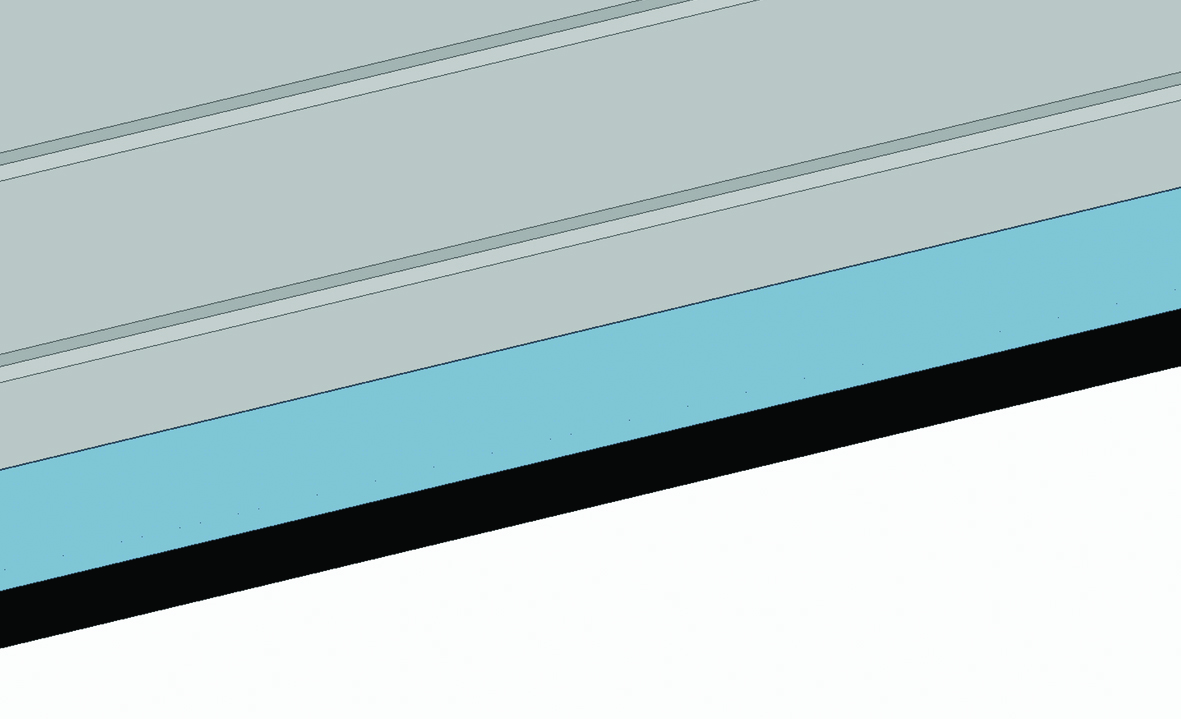

Kvalitné utesnenie vrátového otvoru spĺňa vami kladené energetické nároky na stavbu.

těsnění

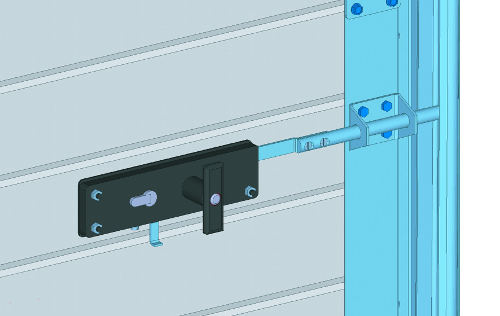

Niekoľko možností bezpečného zaistenia vrátového krídla proti nežiadúcej manipulácii.

zástrčka

Niekoľko možností bezpečného zaistenia vrátového krídla proti nežiadúcej manipulácii.

bezpečnost

Kvalitné utesnenie vrátového otvoru spĺňa vami kladené energetické nároky na stavbu.

těsnění

Poistka pri prasknutí oceľového lana – samozrejmá súčasť vrát.

pojistka další

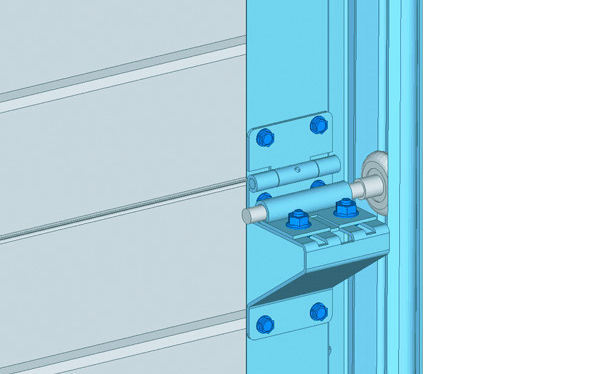

Spojenie jednotlivých lamiel vrátového krídla kvalitnými kĺbovými závesmi v jeden celok v kombinácii s pojazdnými kladkami pre vysokú záťaž zaručuje dlhodobú životnosť vrát.

boční kloub

Cena je individuálna podľa variantu produktu.

Technické údaje

Technické údaje

Technická špecifikácia

  • súčiniteľ prestupu tepla sekčných vrát U = 0,92 W/m2K (typ VM01 4000 x 4000 mm, bez použitia presvetlenia a vstavaných dvier)
  • zvuková izolácia: 23 dB
  • odolnosť proti zaťaženiu vetrom: trieda 2-3
  • hmotnosť vrátového krídla: 15 kg/m2

Rozmery

Rozmery sekčných vrát sú podľa individuálnych požiadaviek zákazníka:

  • maximálna šírka vrátového otvoru cca 7 000 mm
  • maximálna výška vrátového otvoru cca 6 000 mm

Materiál

  • vrátové krídlo je tvorené zo sendvičového panelu hrúbky 40 mm
  • vodiace lišty sú v štandardnom prevedení z pozinkovanej ocele (prevedenie tiež v nerez. oceli)
  • presklenie sekčných priemyselných vrát: číry plast

Farebné prevedenie

  • v štandarde farba RAL 9010 (biela)
  • RAL 9002 (šedobiela)
  • RAL 9006 (strieborná metalíza)
  • RAL 9007 (šedá metalíza)
  • RAL 7016 (antracitová šedá)
  • RAL 5010 (horcová modrá)
  • RAL 3000 (ohnivo červená)
  • Ďalšie farby sekčných vrát podľa individuálnych požiadaviek zákazníka podľa stupnice RAL

Spôsob montáže

  • za stavebný otvor

Hlavní prvky

Hlavné prvky

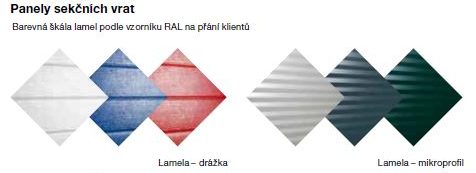

Vrátové krídlo sekčných brán je zostavené z oceľových alebo hliníkových lamiel (viď základné typové rady). Jednotlivé lamely sú vysoké cca 500 a 610 mm. Dodávajú sa v prevedení DRÁŽKA (po 10 cm), MIKROPROFIL, prípadne hliníkové sekcie s rôznymi výplňami.

Základné typové rady vrát

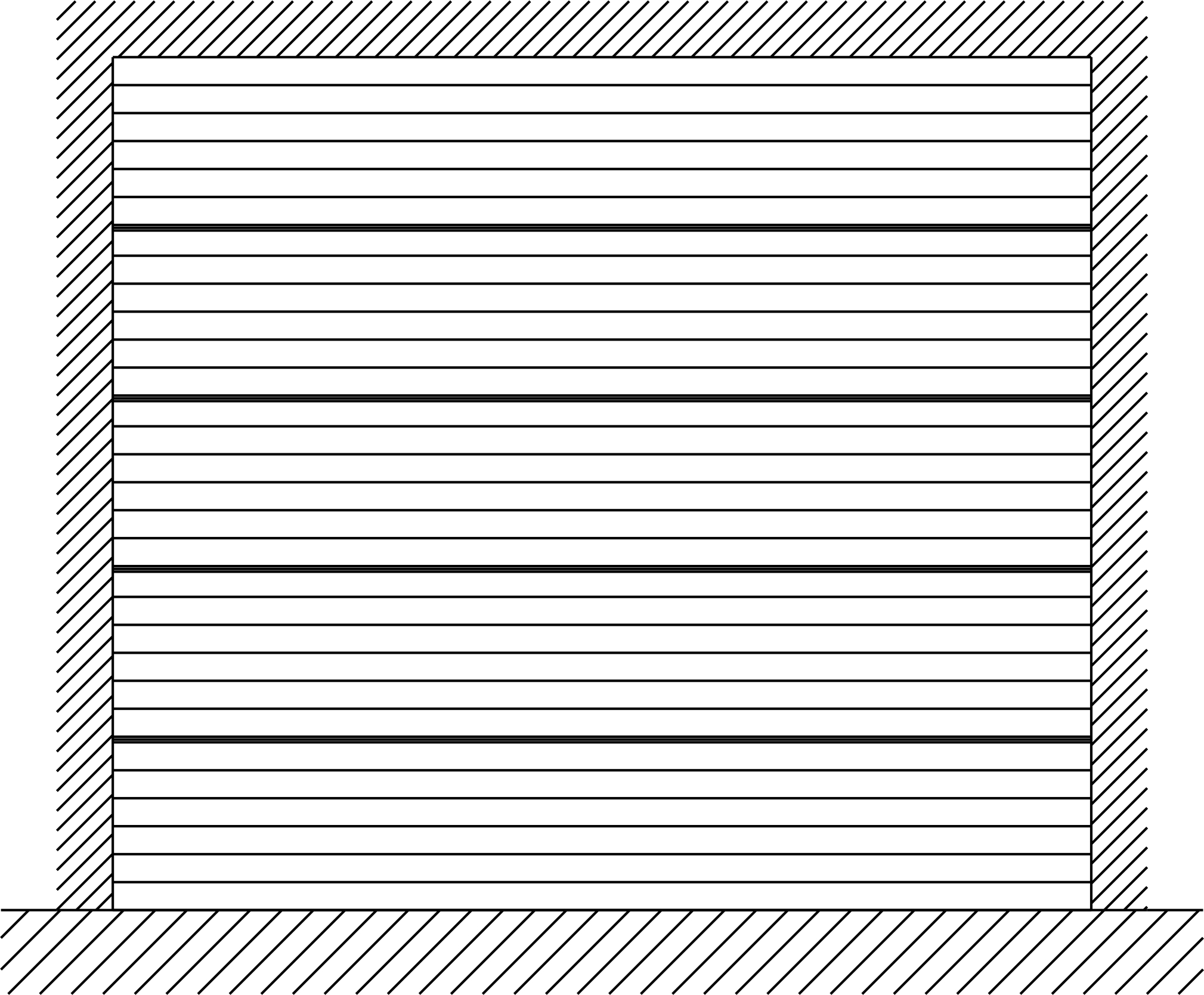

Typ VM 01
oceľové vráta, tepelne izolované

sekční VM01

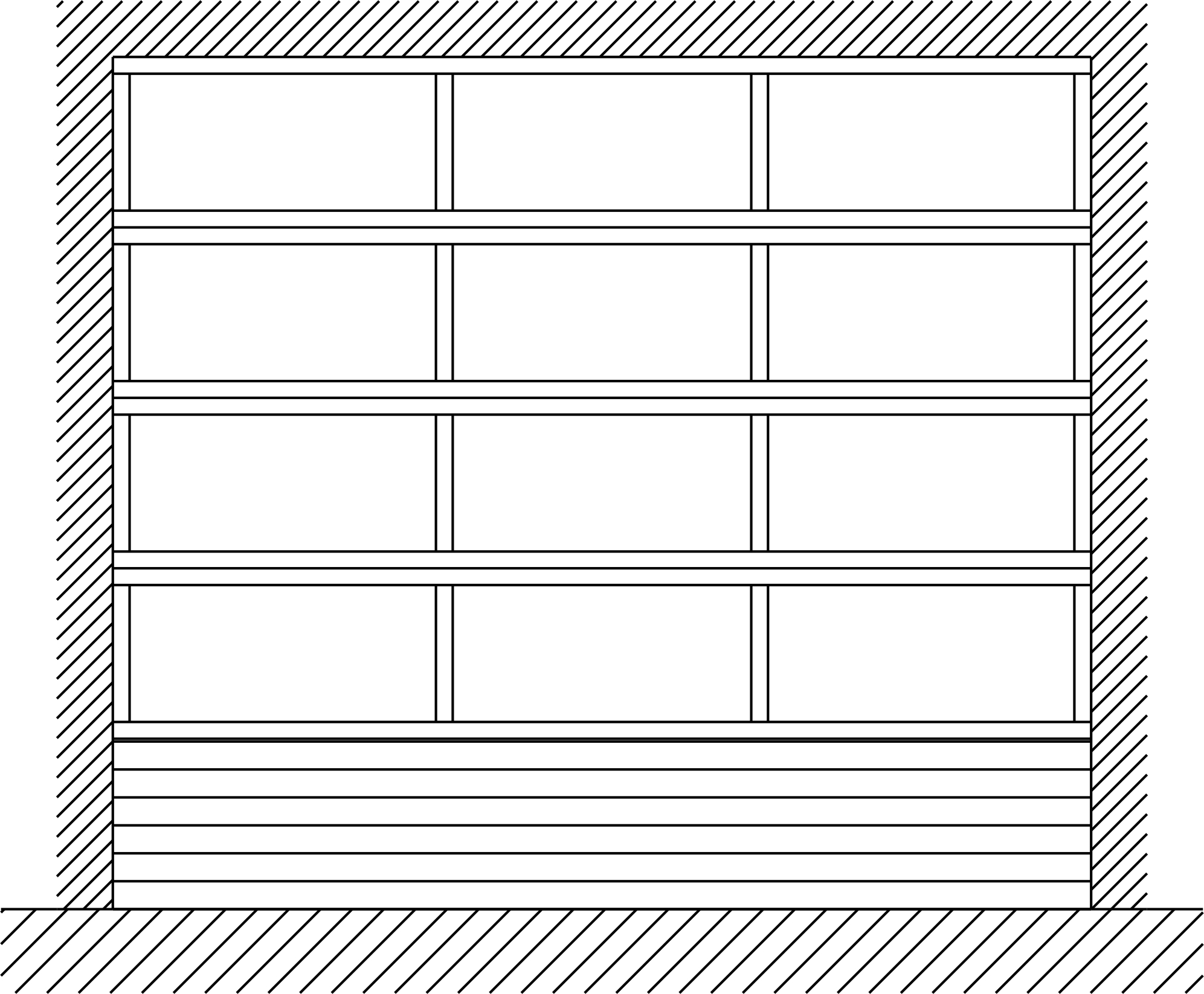

Typ VM 02
oceľovo-hliníkové vráta

sekční VM02

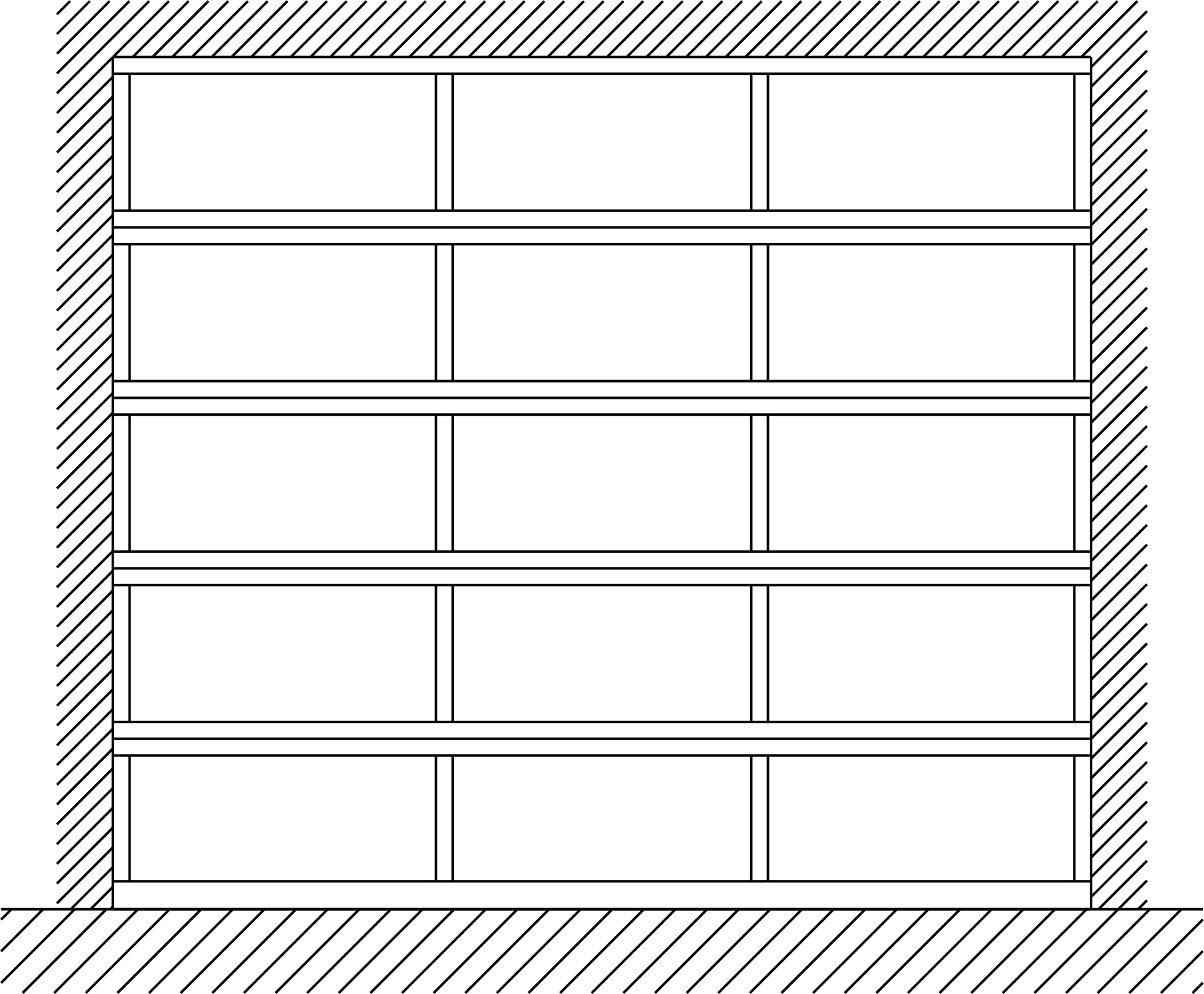

Typ VM 03
hliníkové vráta

sekční VM03

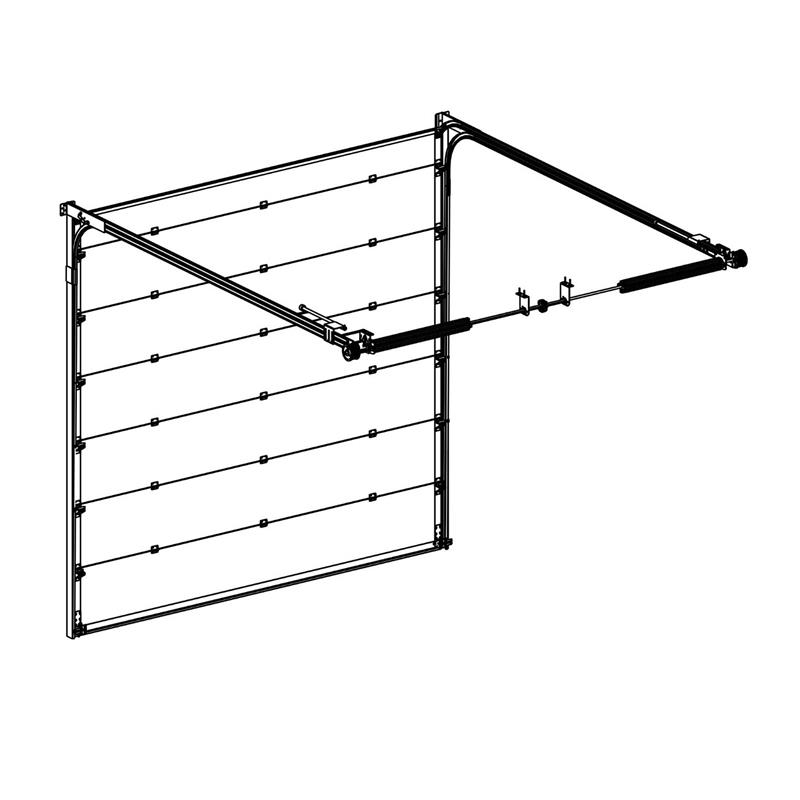

Vodiace lišty sekčných vrát

Oceľové vodiace lišty sekčných vrát sú uchytené znútra za vrátovým otvorom a vymedzujú vrátovému krídlu priestor pre pohyb (hore, dole)

Torzné pružiny sekčných vrát

Torzné pružiny sekčných vrát nadľahčujú hmotnosť vrátového krídla prostredníctvom oceľových lán, vedených cez navíjací lanový bubon.

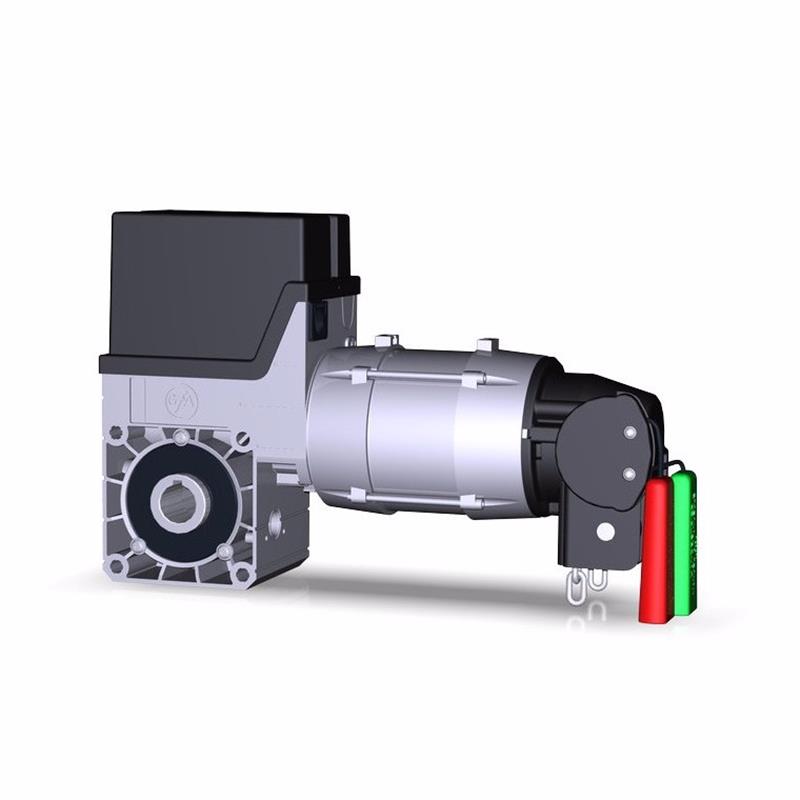

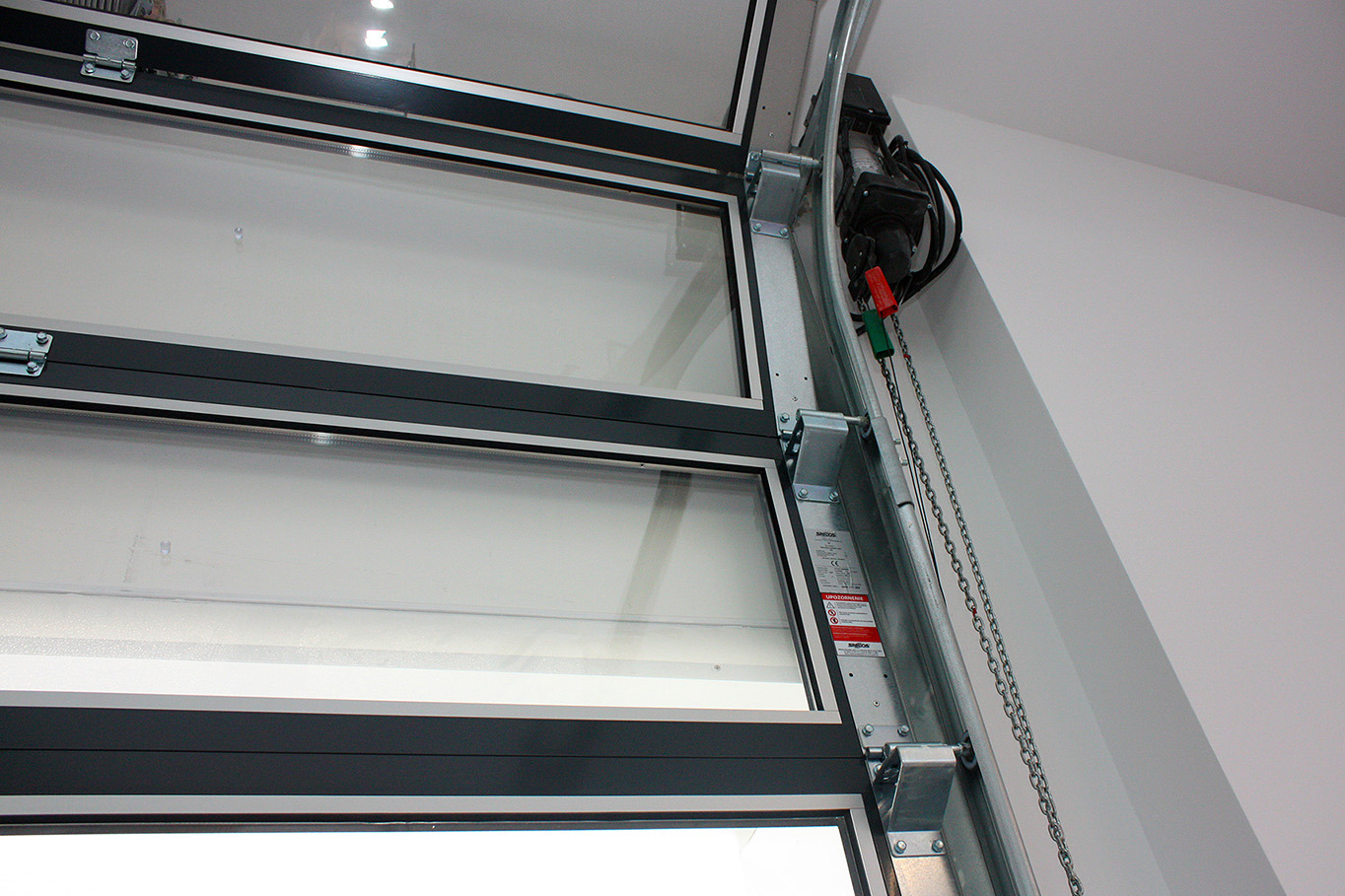

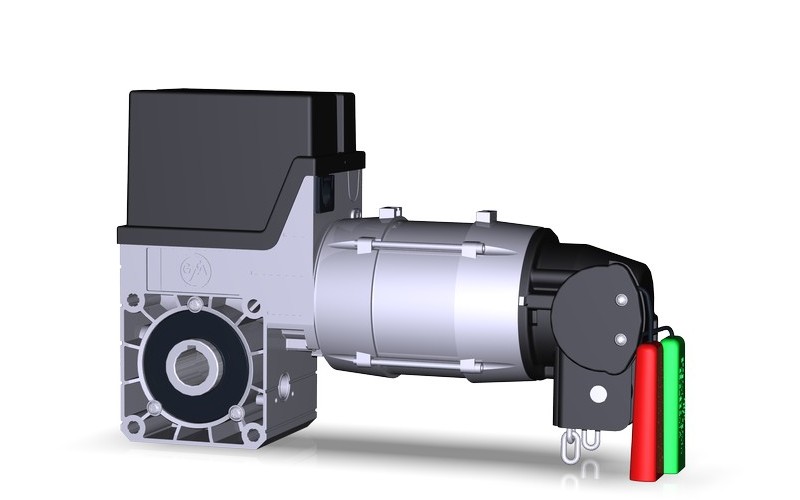

Priemyselné pohony sekčných vrát

K sekčným vrátam ponúkame vysoko výkonné a spoľahlivé hriadeľové priemyselné pohony značky GFA.

pohon GFA

Doplňkové prvky

Doplňkové prvky

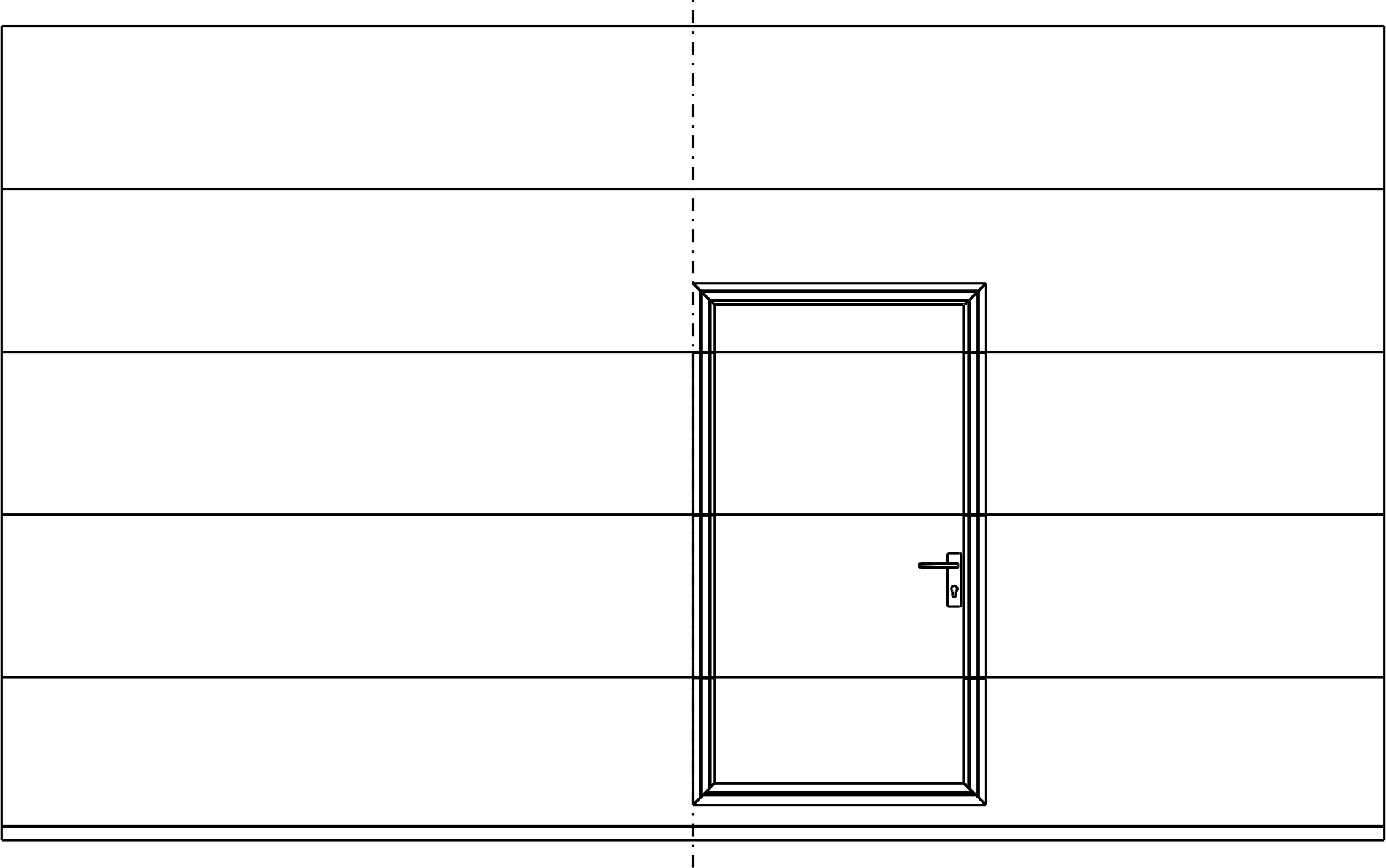

Vstavané dvere sekčných vrát

Vľavo

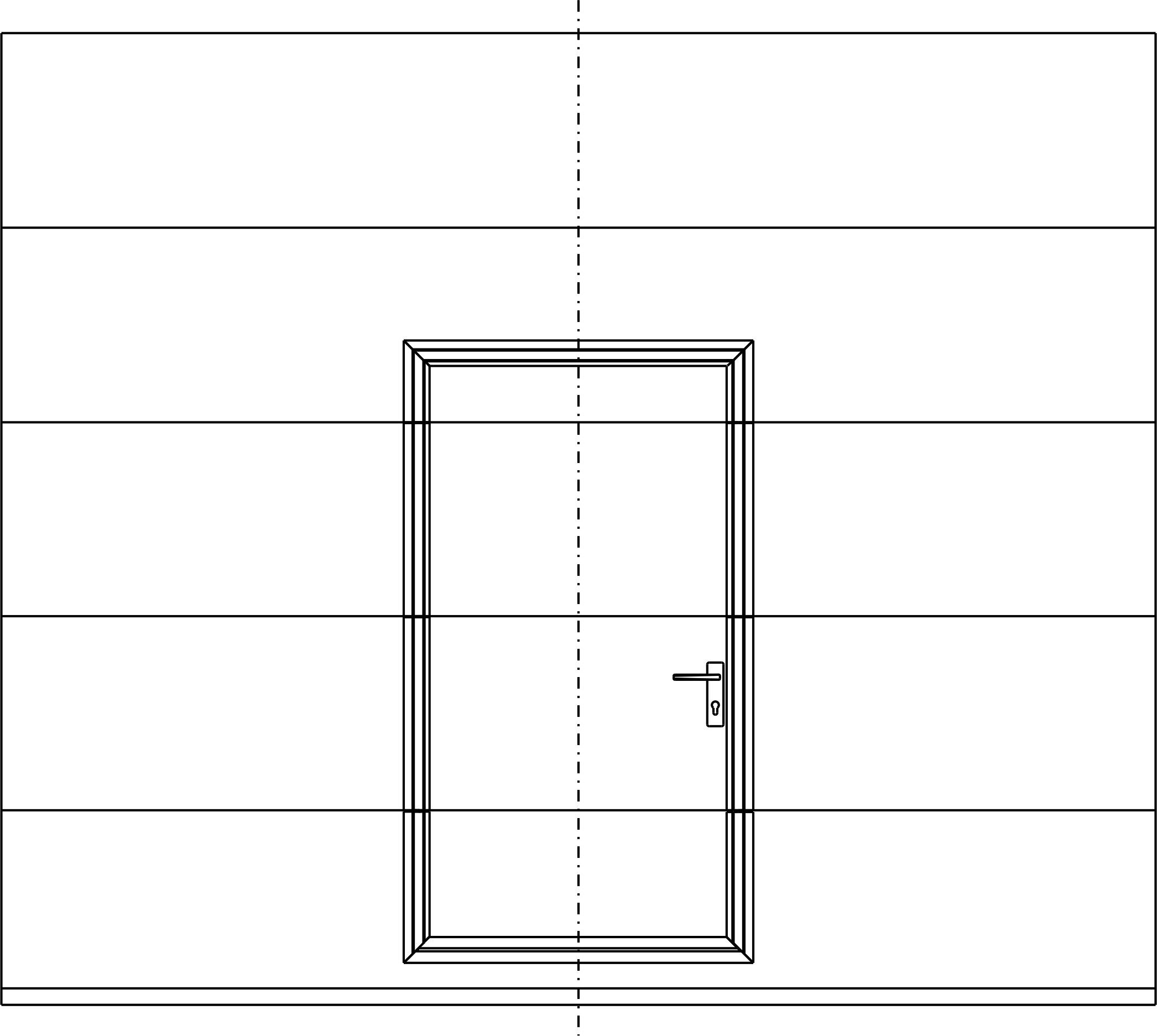

Na stred

Vpravo

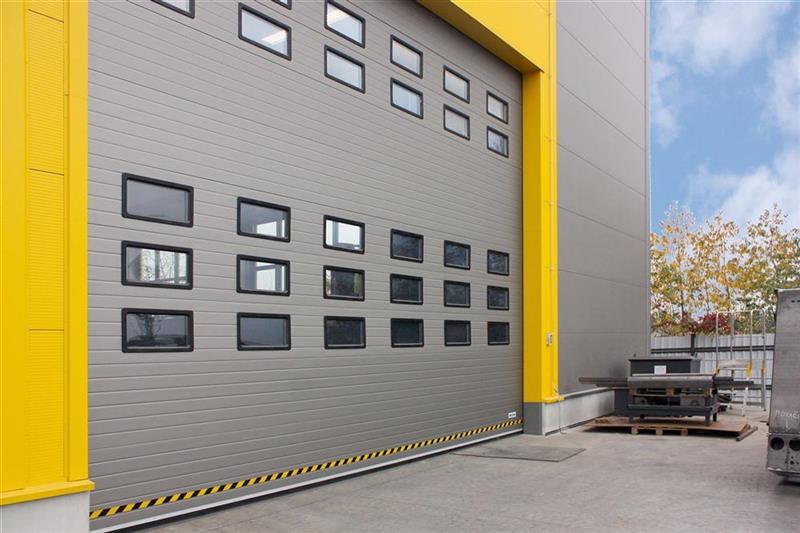

Presklenie sekčných vrát

637 x 334 mm

prosklení kulaté

průměr 300 mm

prosklení kulaté

609 x 146 mm

prosklení podlouhlé

609 x 203 mm

prosklení hranaté

Výplne hliníkových lamiel

Výplň priesvitným komôrkovým makrolonom

Výplně hliníkových lamel

Výplň dvojitou mrežovinou s výstuhou

Výplně hliníkových lamel2

Výplň dvojitým plexisklom


Výplně hliníkových lamel3

Výplň obojstranným oceľovým plechom a PUR výplňou o hrúbke 20 mm

Výplně hliníkových lamel4

Uzavieracie systémy

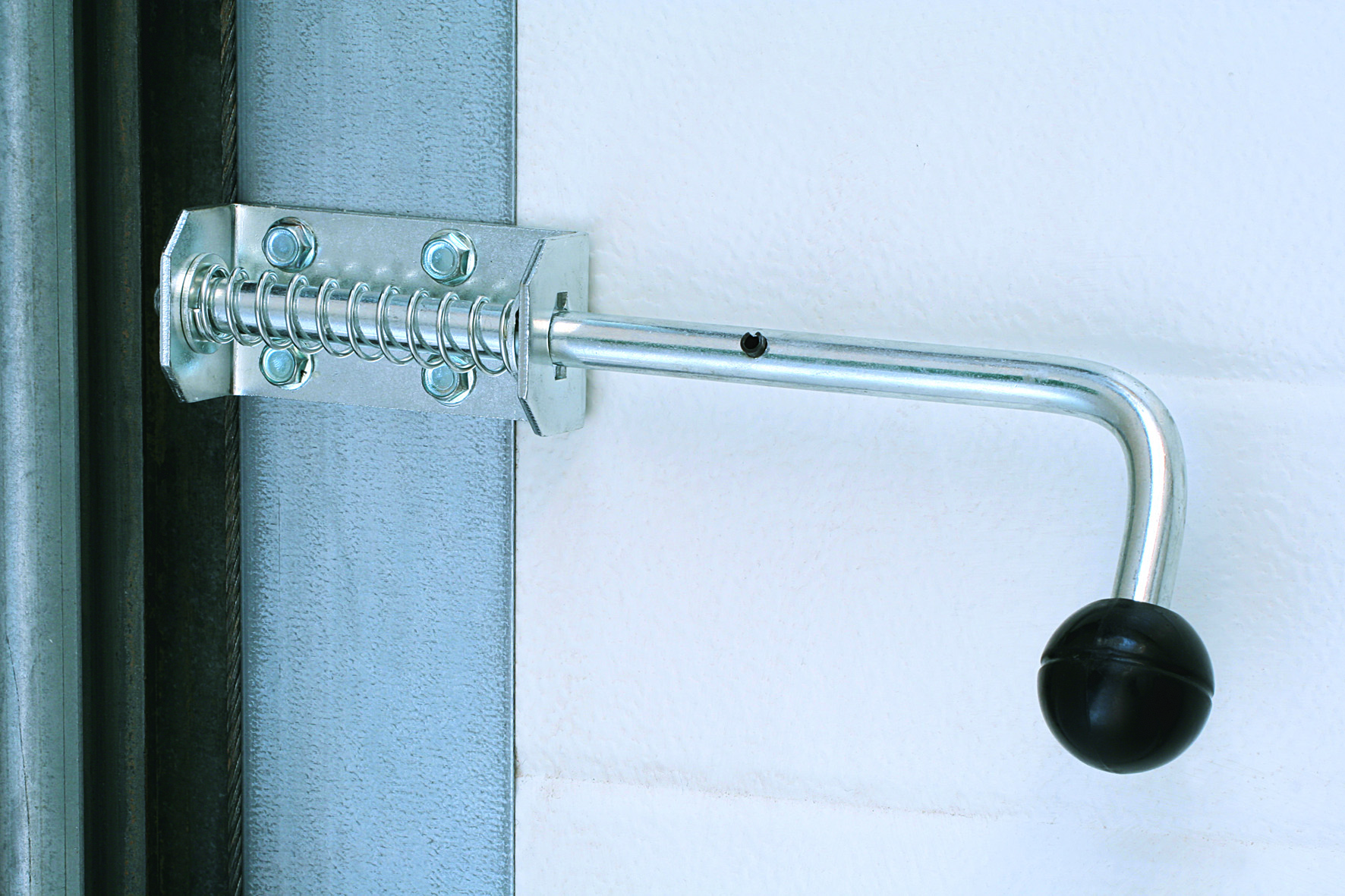

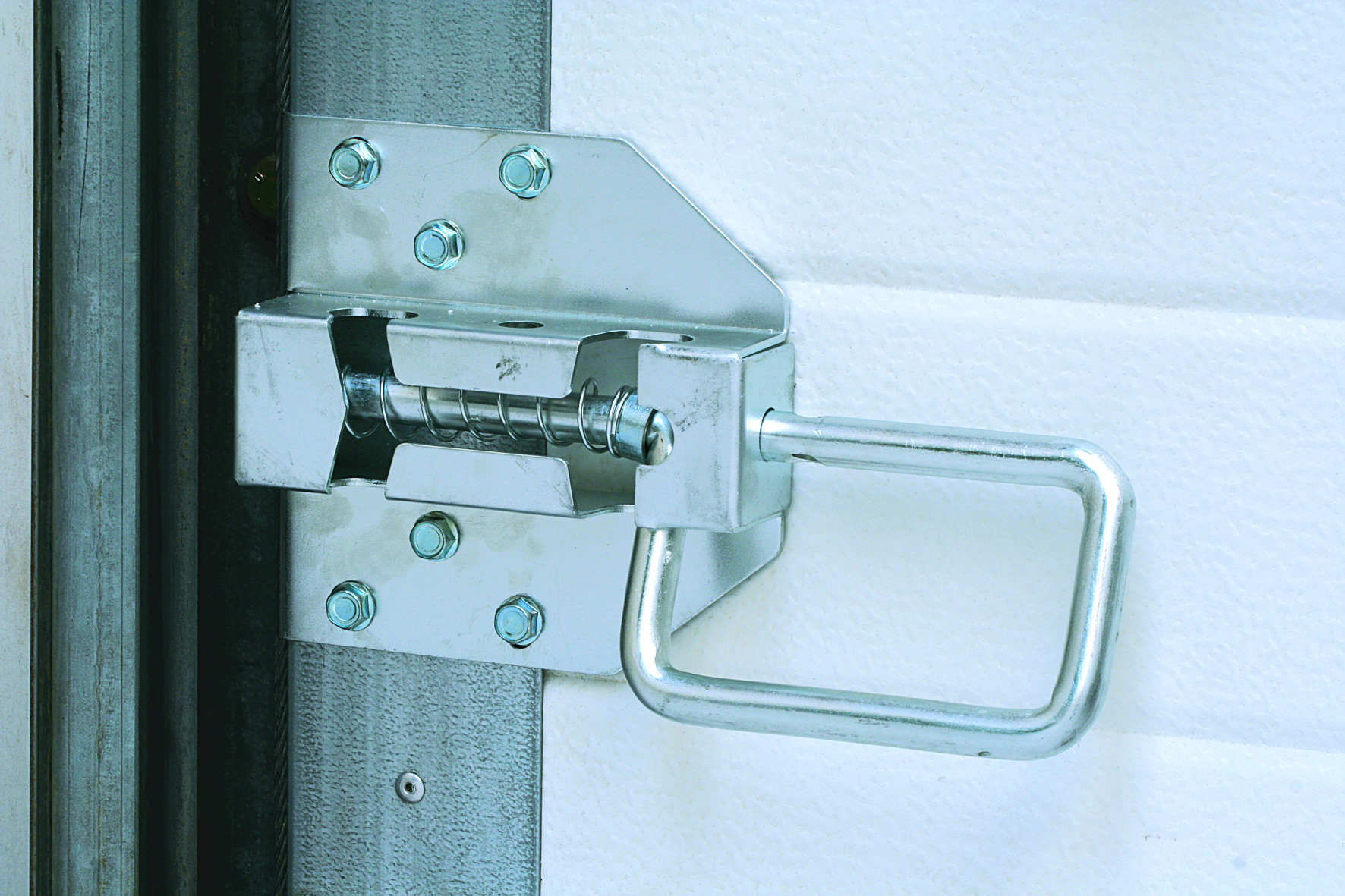

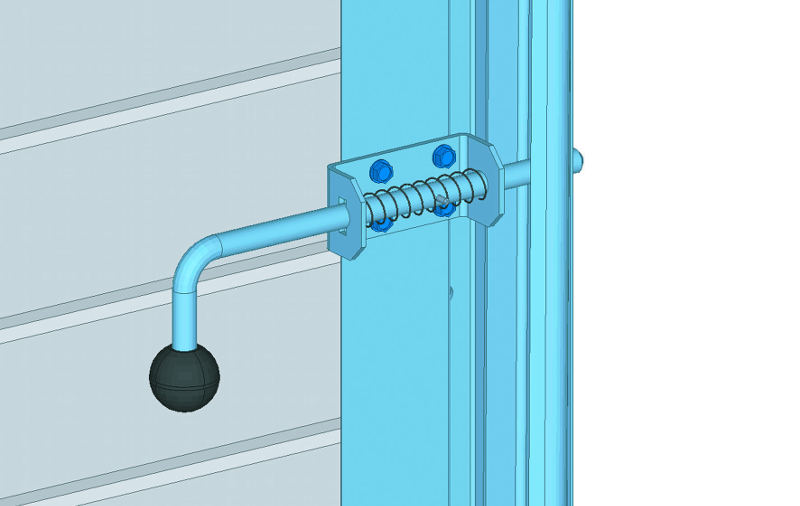

Pozinkovaná zástrčka

Zástrčka pozinkovaná

Zástrčka pre visací zámok

zástrčka pro visací zámek

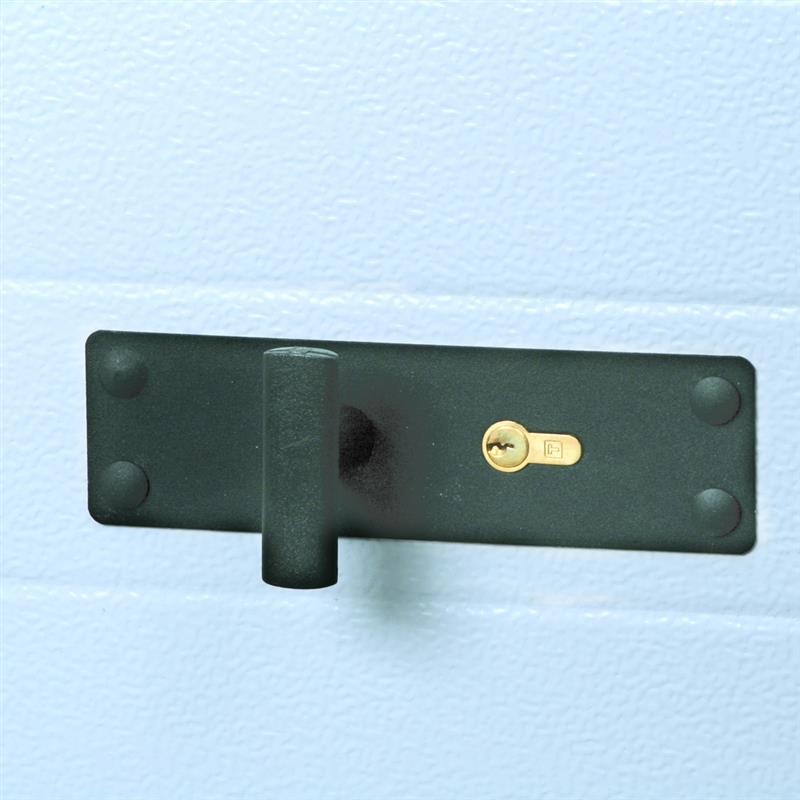

Zámok obojstranný

oboustranný zámek

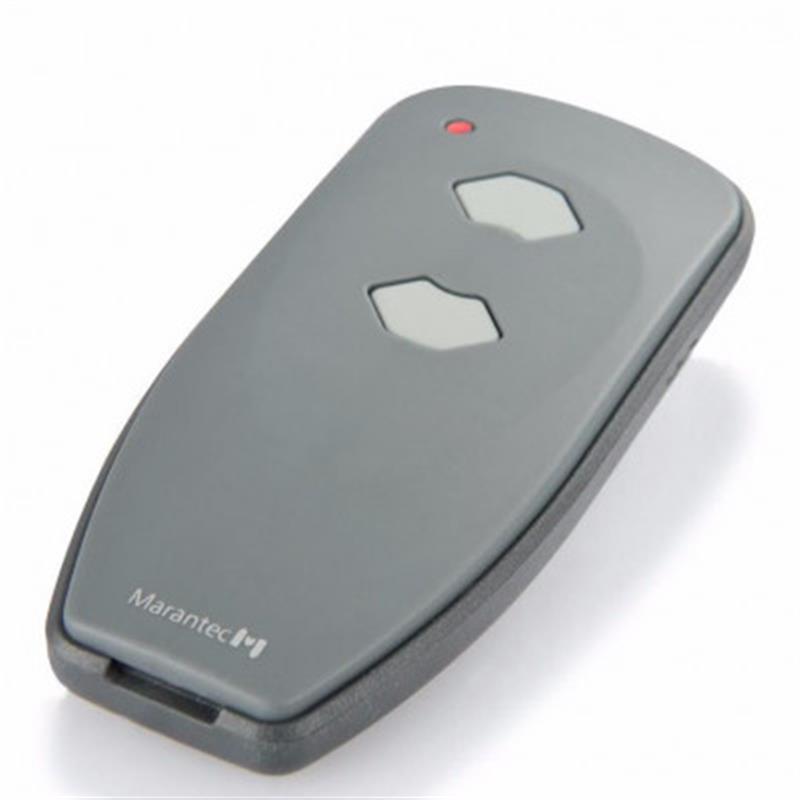

Ovládanie sekčných vrát je možné niekoľkými typmi aktivačných prvkov (riadiaca jednotka, externé tlačidlá, diaľkové ovládanie, kľúčový spínač, ťahový spínač, indukčná slučka, atď.)

Nezáväzný dopyt

Či už ide o novú zákazku alebo servis, napíšte nám a my sa vám čo najskôr ozveme

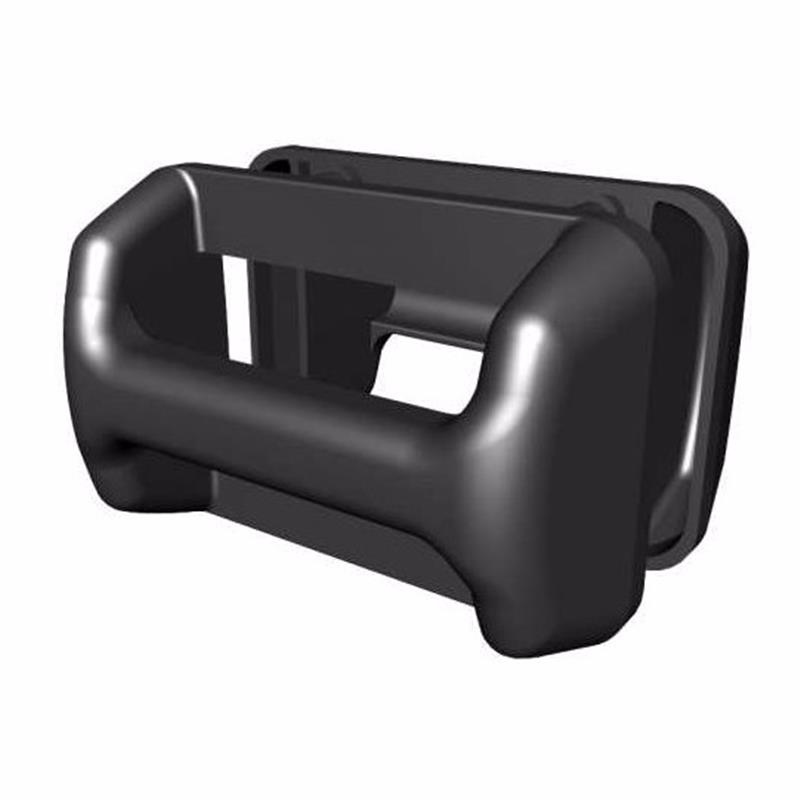

Príslušenstvo k priemyselným vrátam

Naša práca je vidieť

hl. obrazek reference

CRAEMER Liptovský Mikuláš

Ako špecialista na tvárnenie kovov, spracovanie plastov a výrobu nástrojov Craemer vyvíja, konštruuje a vyrába v oblasti lisovania náročné výlisky hlavne pre automobilový priemysel ako napr. sedáky do sedadiel osobných áut a komponenty pre bezpečnostné pásy, a tiež v plastovej výrobe plastové palety, skladovacie a prepravné nádoby a nádoby na odpady.

hl. obrazek reference

MOBIS Hyundai Ostrava - Mošnov

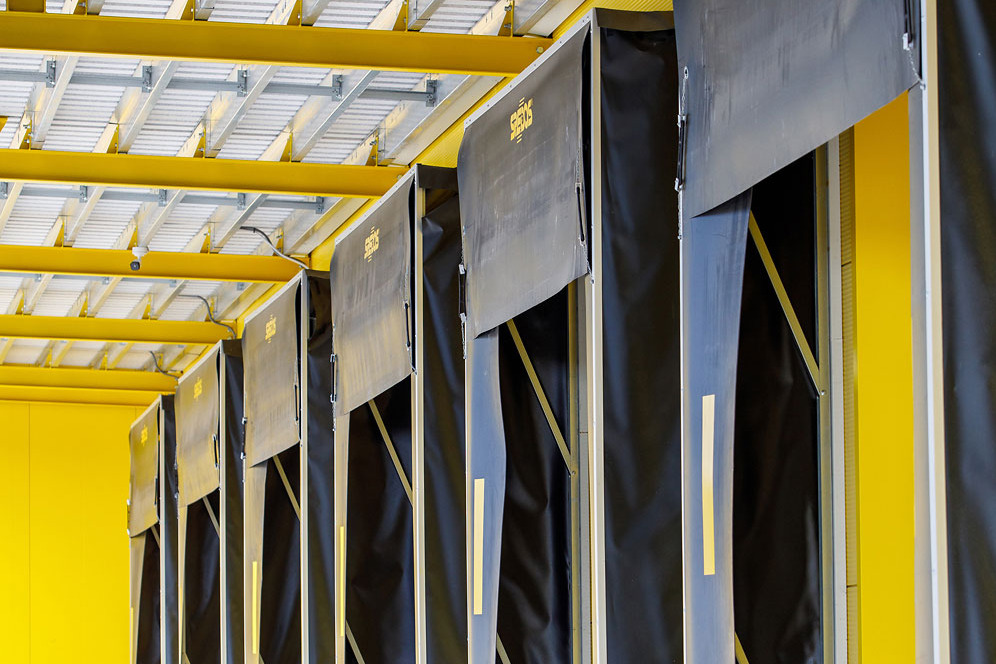

V roku 2016 vyrástol na okraji Mošnova nový závod na výrobu svetlometov do vozidiel Hyundai. Partnerom generálneho dodávateľa pre dodávku automatických dverových a vrátových systémov sa stal SPEDOS.
Celý výrobný areál je moderne zariadený a vnútri rozdelený na požiarne sektory, navzájom rozdelené desiatkami požiarnych roliet FIROTEX. Sú osadené v komplete s rýchlobežnými vrátami RR 3000 VISIO, ktoré sa vyznačujú jedinečnou technológiou bezdotykového navíjania. V kombinácii s frekvenčným meničom tieto vráta ponúkajú vysokú rýchlosť otvorenia, spoľahlivú a tichú prevádzku.

hl. obrazek reference

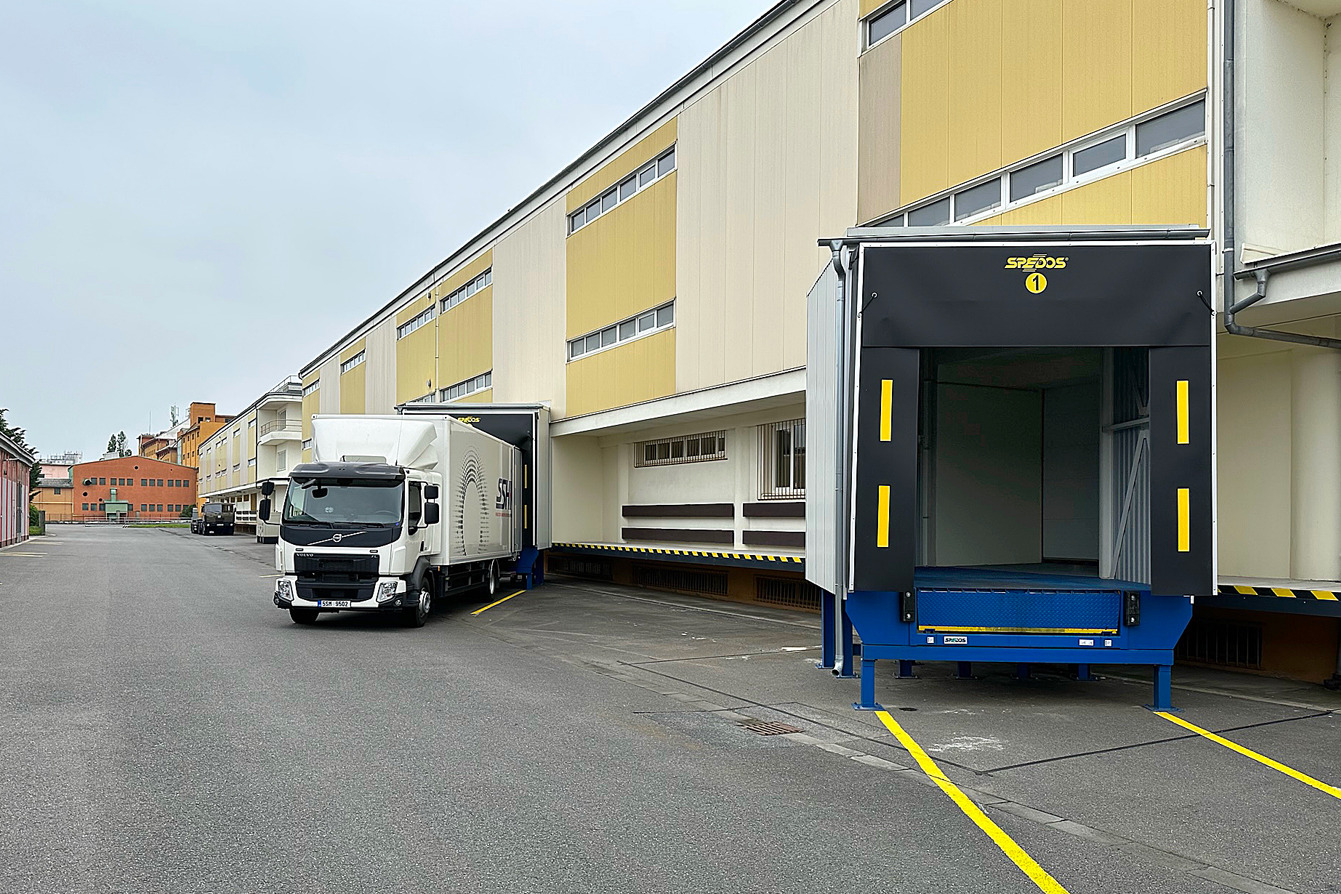

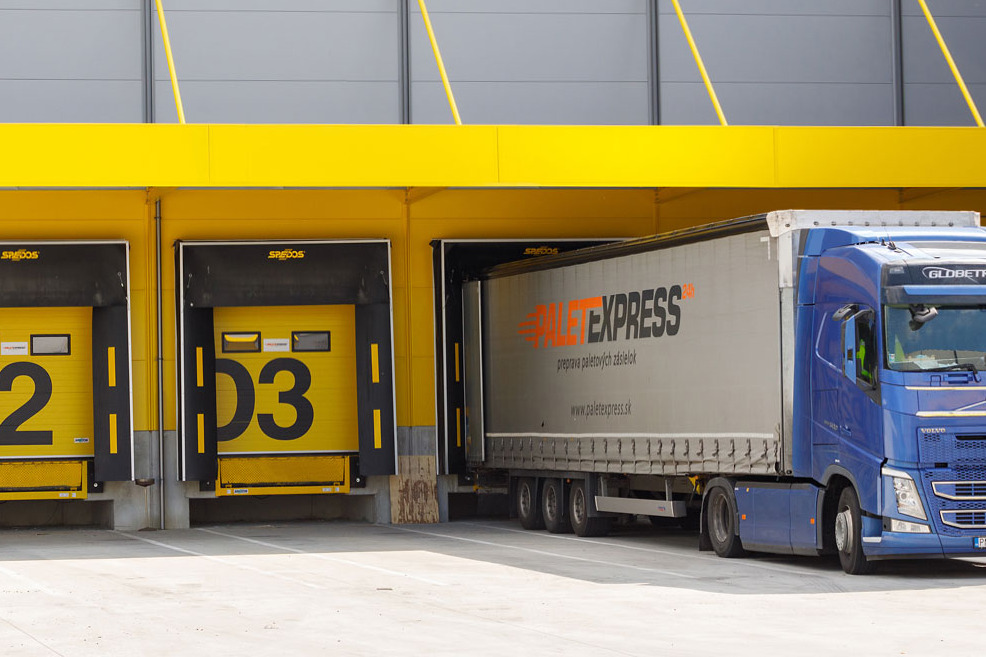

DYMOS Žilina

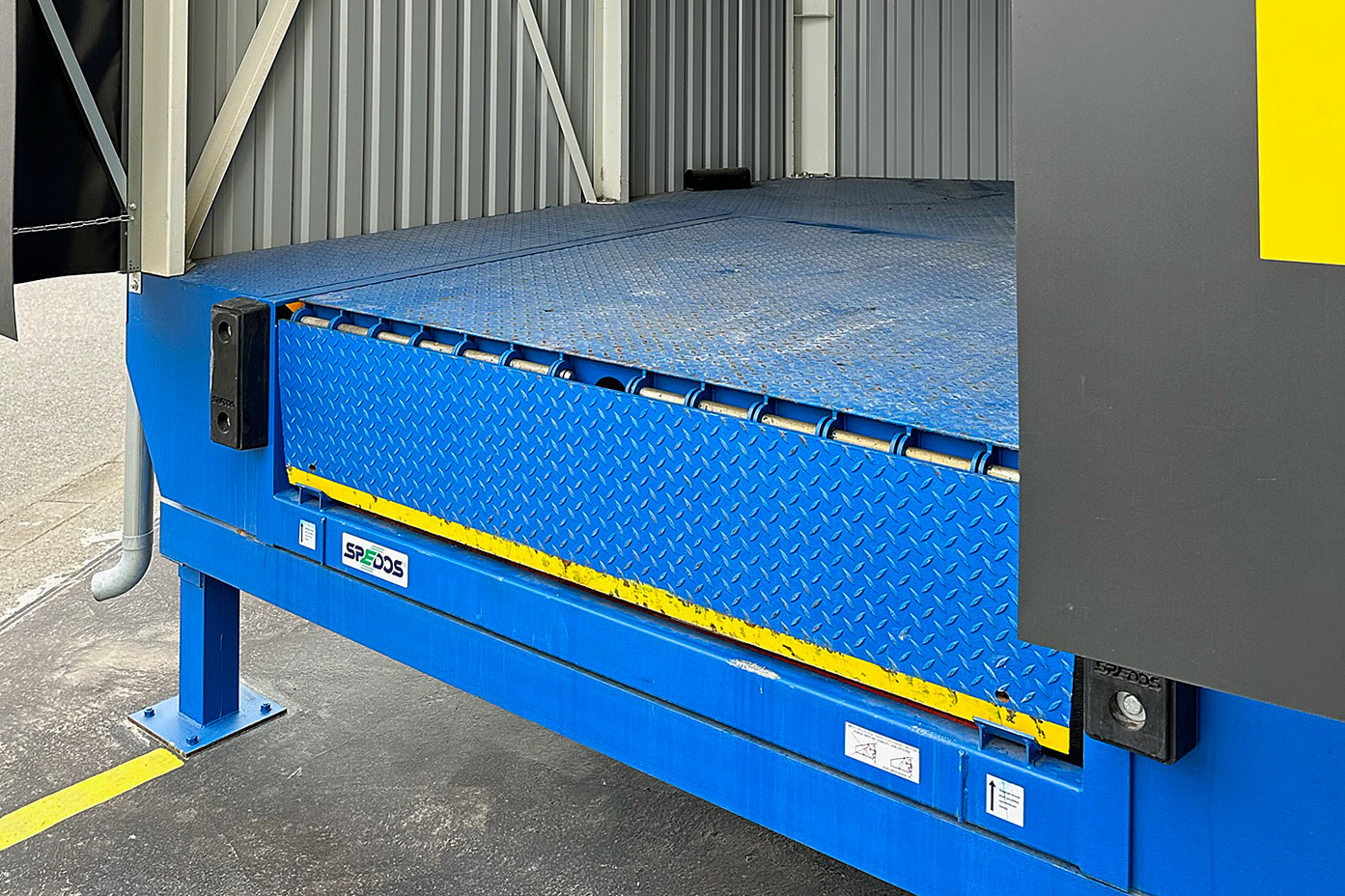

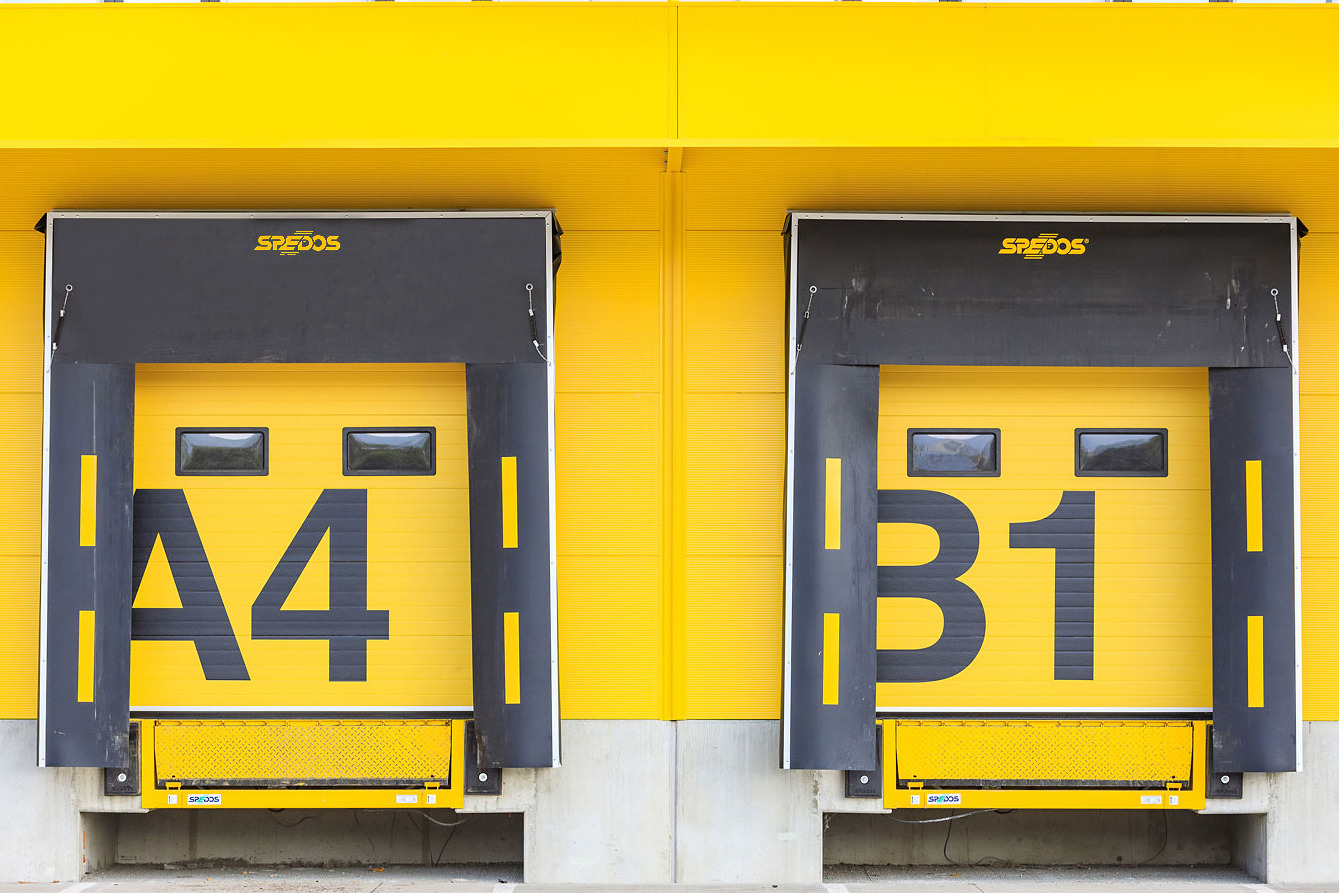

Značná časť produkcie spoločnosti SPEDOS smeruje do automobilového priemyslu - Škoda Auto, TPCA, Hyundai, KIA. DYMOS je jednou z mnohých dcérskych spoločností automobilky HYUNDAI, s ktorou SPEDOS dlhodobo spolupracuje. Dymos sa zaoberá výrobou sedadiel do automobilov značky Hyundai. Pre skladový areál firmy v Žiline dodal SPEDOS kompletné nakladacie miesta, tvorené priemyselnými sekčnými vrátami, vrátovým tesnením klapkovým a vyrovnávacími mostíkmi so sklopnou lištou. Vďaka týmto vrátovým a nakladacím systémom je zaistený plynulý a bezpečný tok materiálu.

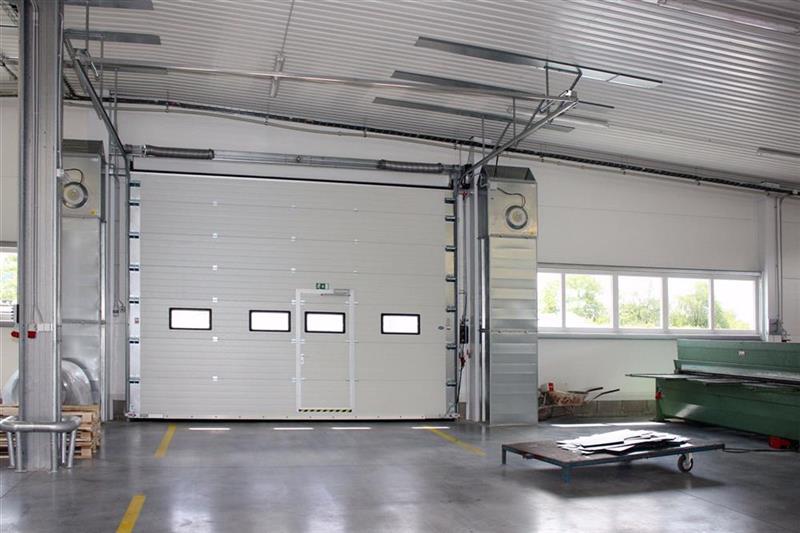

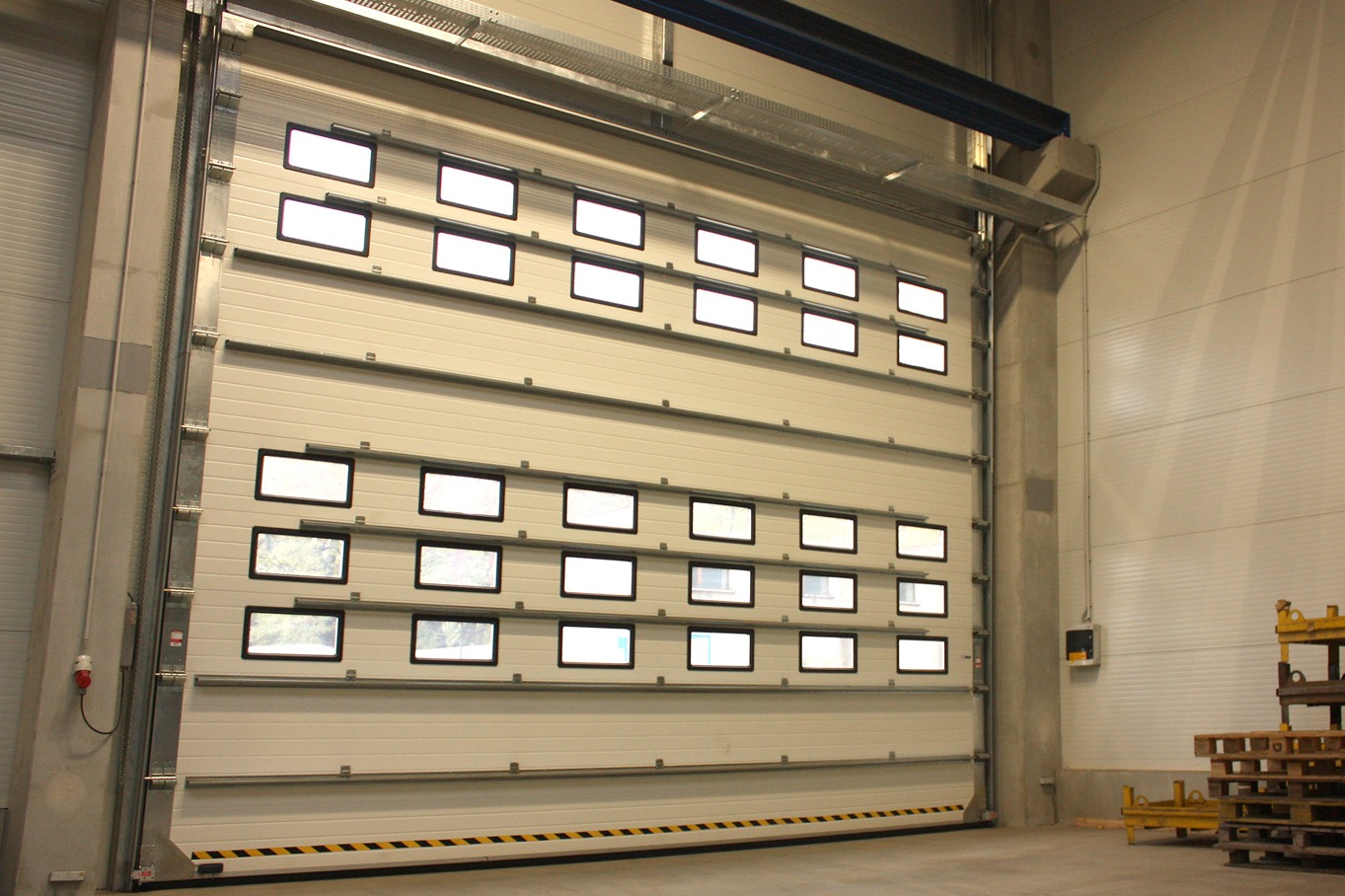

Bránové otvory vo výrobných halách

Komplexné riešenie bránových otvorov vo výrobných a skladovacích halách

Priemyselný podnik na výrobu nábytku v Pardubickom kraji je vybavený širokou škálou vrátových uzáver SPEDOS v štandardnom aj požiarnom prevedení. Spojovacia chodba medzi halami je vybavená dvoma protipožiarnymi dvojkrídlovými otočnými dverami za sebou, nakladacie miesta obsluhujú výsuvné nakladacie mostíky, úniky tepelných strát pri otvorení sekčných priemyselných brán v obvodovom plášti budovy eliminujú pruhové závesy.

Montáže garážových vrat

Protipožiarne rolety a ďalšie výrobky

V priemyselnom podniku boli inštalované priemyselné sekčné vráta v obvodovom plášti budovy a tiež ako súčasť nakladacích miest. Tu sú priemyselné sekčné vráta v predĺženom variante spoločne s vyrovnávacím mostíkom a vrátovým tesnením. Vnútri výrobnej haly v deliacich priečkach sú inštalované tiež sekčné priemyselné vráta s presklenou lamelou a s obvodovým šedým rámom, v ktorom sa v prípade požiarneho poplachu spúšťajú požiarne roletové uzávery. V závodnej jedálni boli okolo výdajného pultu zabudované 3 elektrické rolety.

Vrata Top Toma

Skleníky a poľnohospodárska výroba

Spedos je dodávateľom dverných a vrátových systémov aj do skleníkov a poľnohospodárskych podnikov. Jeden z najvýznamnejších pestovateľov zeleniny na Slovensku využíva vo svojich budovách sekčné priemyselné vráta, rolovacie vráta, rýchlonavíjacie vráta aj rôzne typy automatických posuvných dverí - ako celosklenených v jednokrídlovom prevedení s ovládaním na bezkontaktné spínače, tak tiež dvojkrídlové automatické dvere v hliníkových profiloch.

Budova obecní úřad Dolní Bečva

Obecný úrad Dolná Bečva

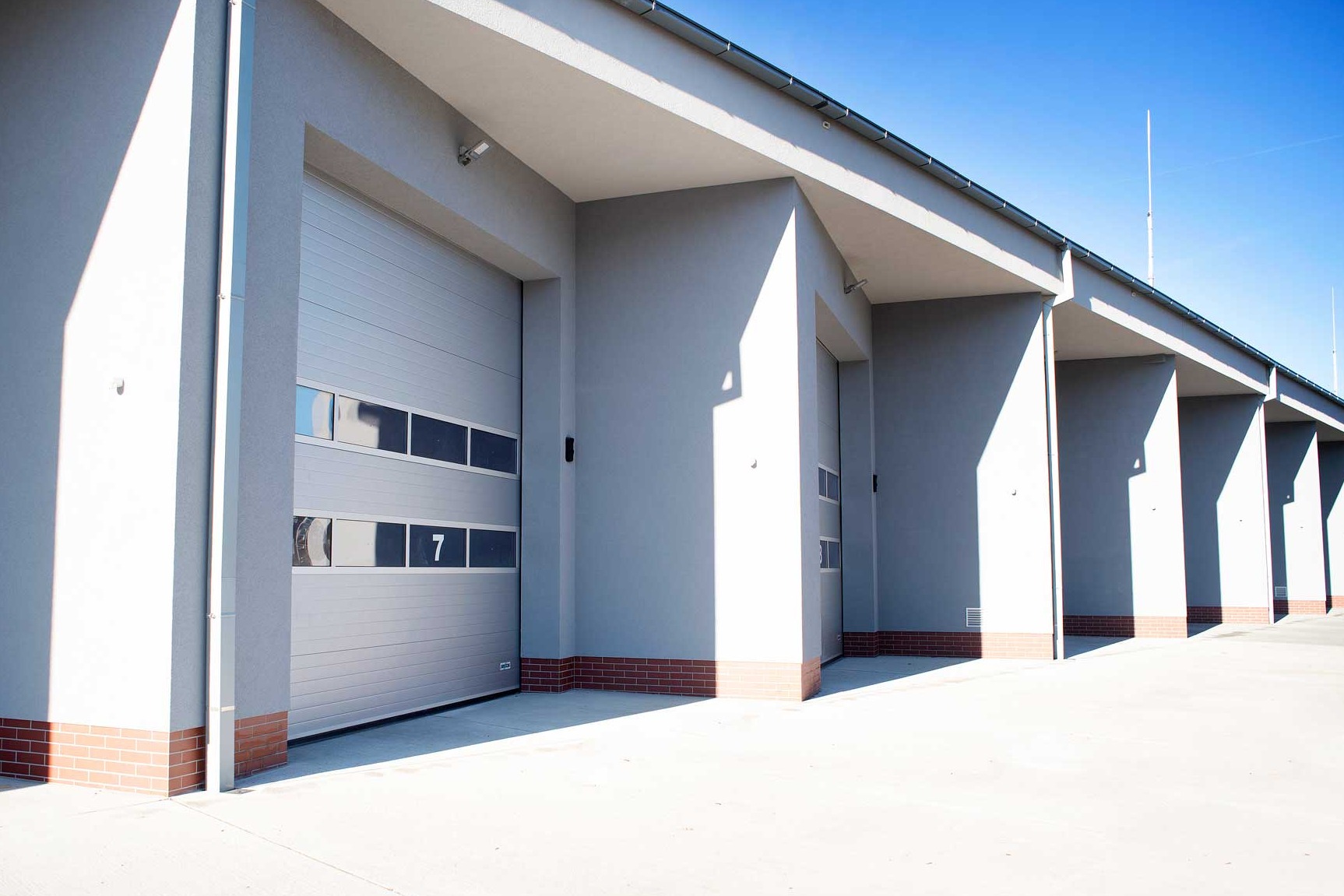

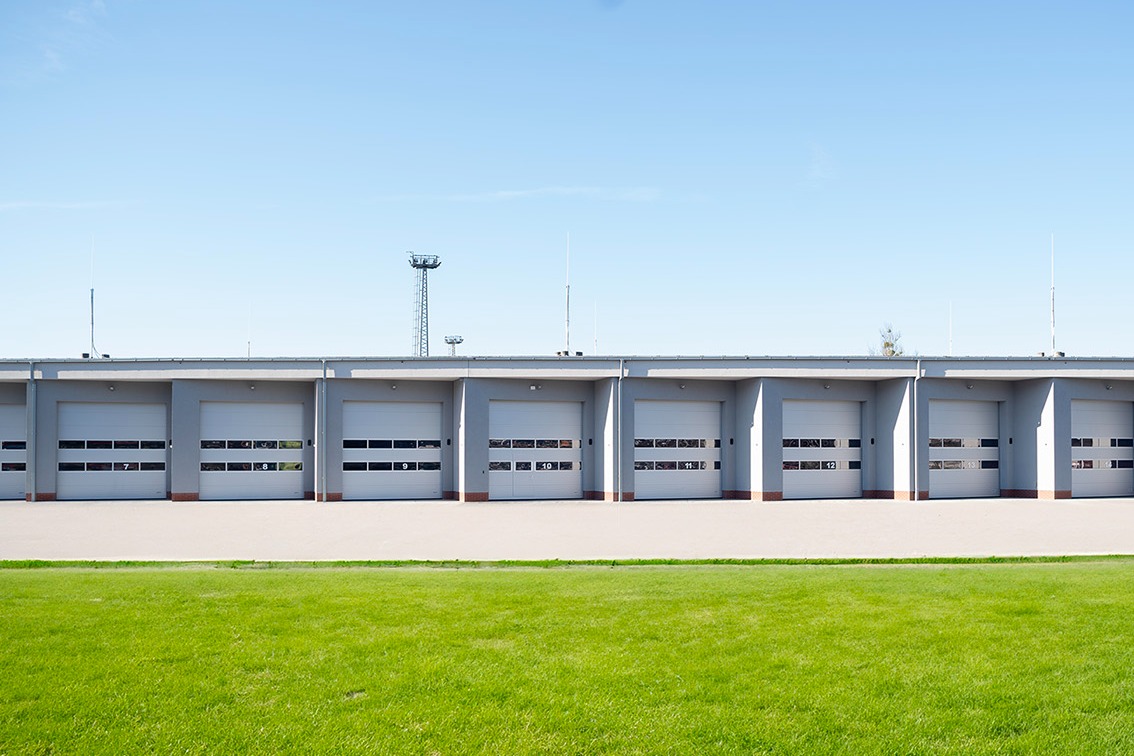

Obec Dolná Bečva je rovnako malebná ako oblasť, v ktorej leží - v Moravsko-sliezskych Beskydách pod horou Radhošť. Obyvatelia dbajú na pekný vzhľad svojej obce, rekonštruujú, modernizujú a zveľaďujú nielen svoje domy ale aj verejné objekty. Obecný úrad je bezbariérovo prístupný cez dvojkrídlové automatické dvere posuvné s pohonmi SP806L. V druhej časti budovy je umiestnená základňa HZS s dvoma priemyselnými sekčnými vrátami VM01.

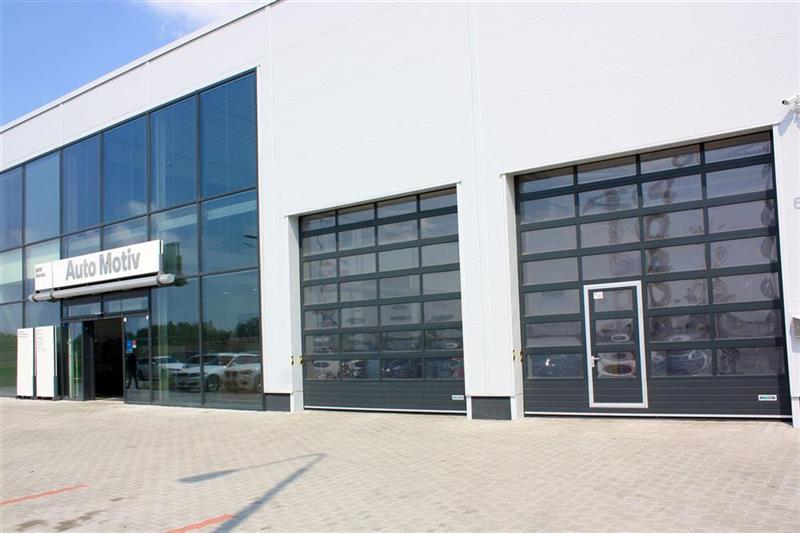

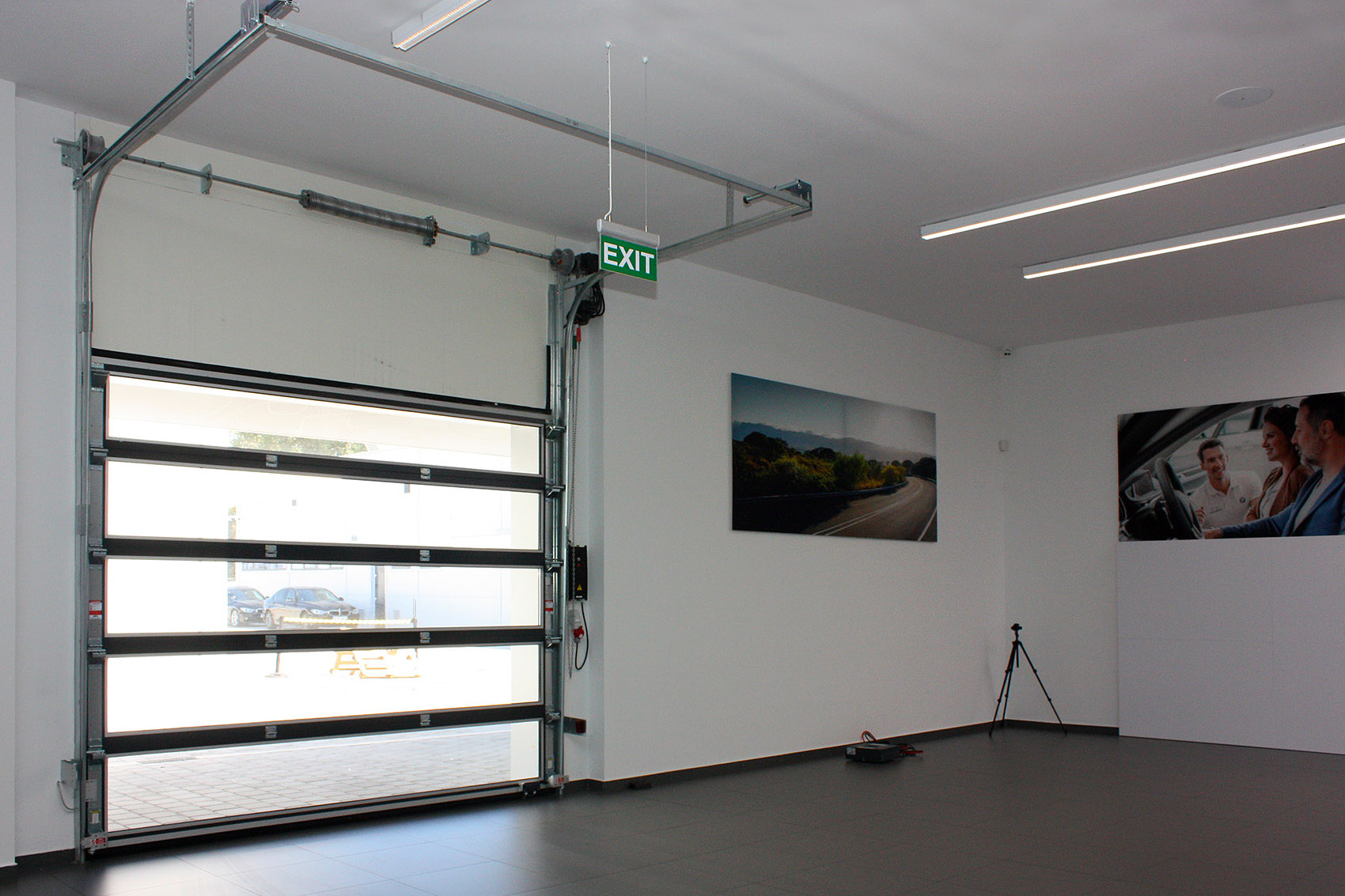

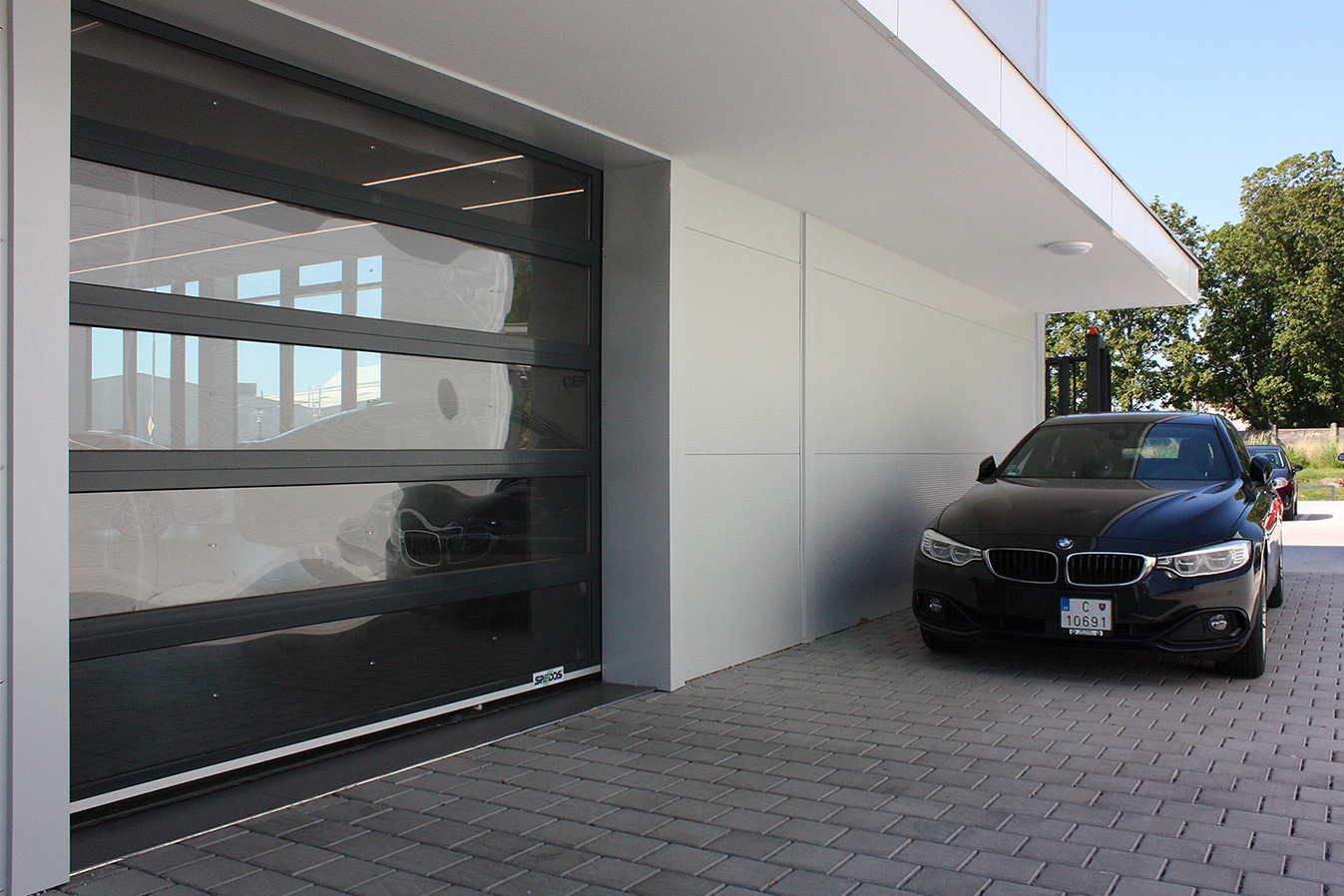

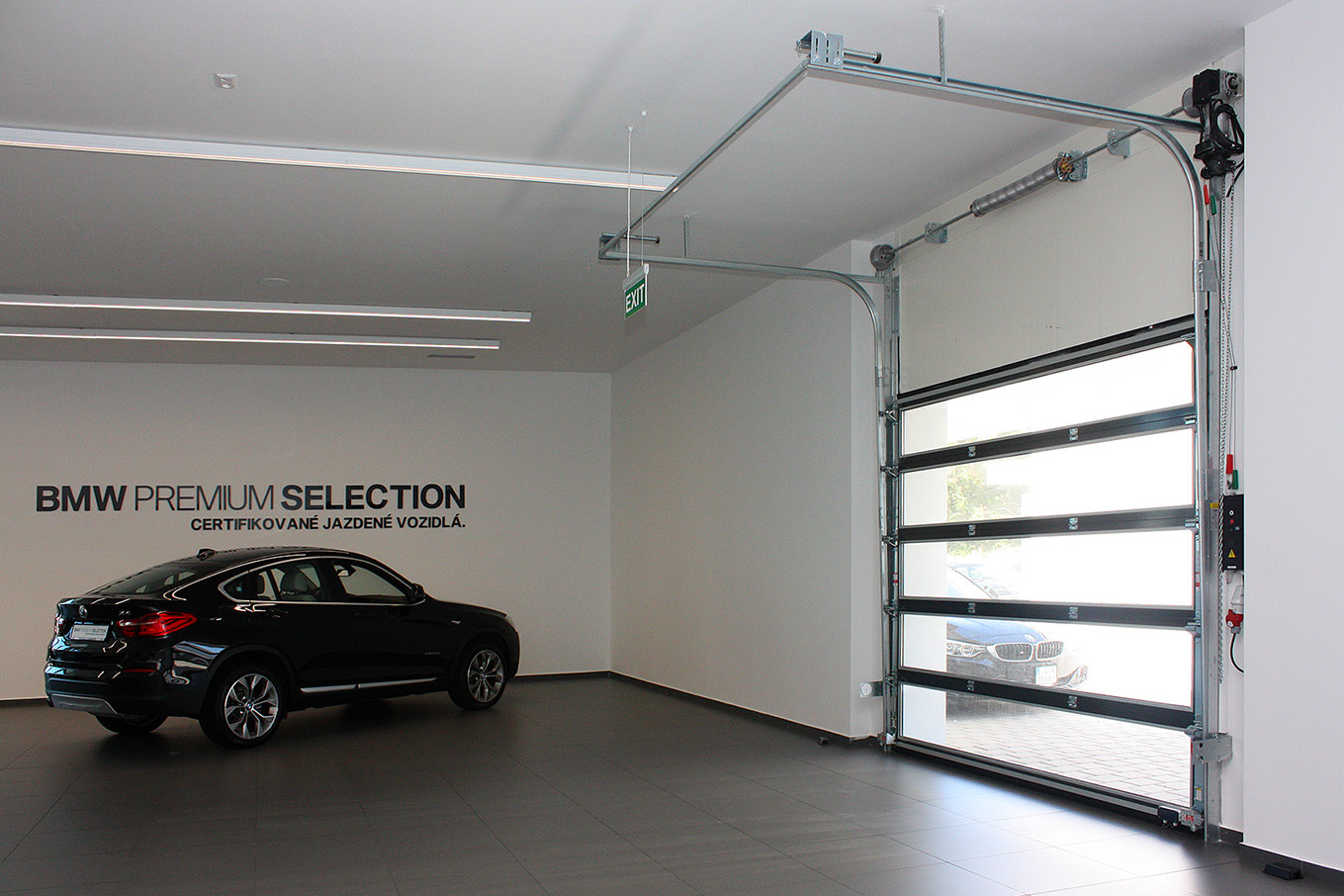

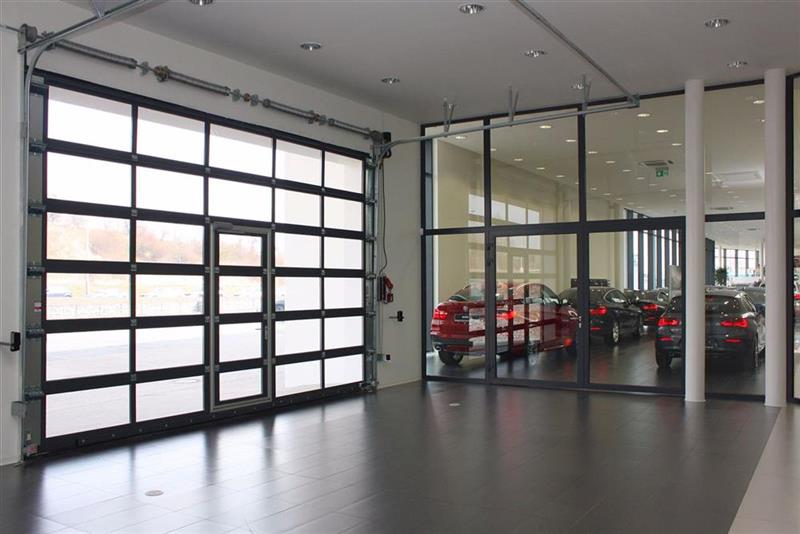

celohliníková sekční vrata pro autosalon

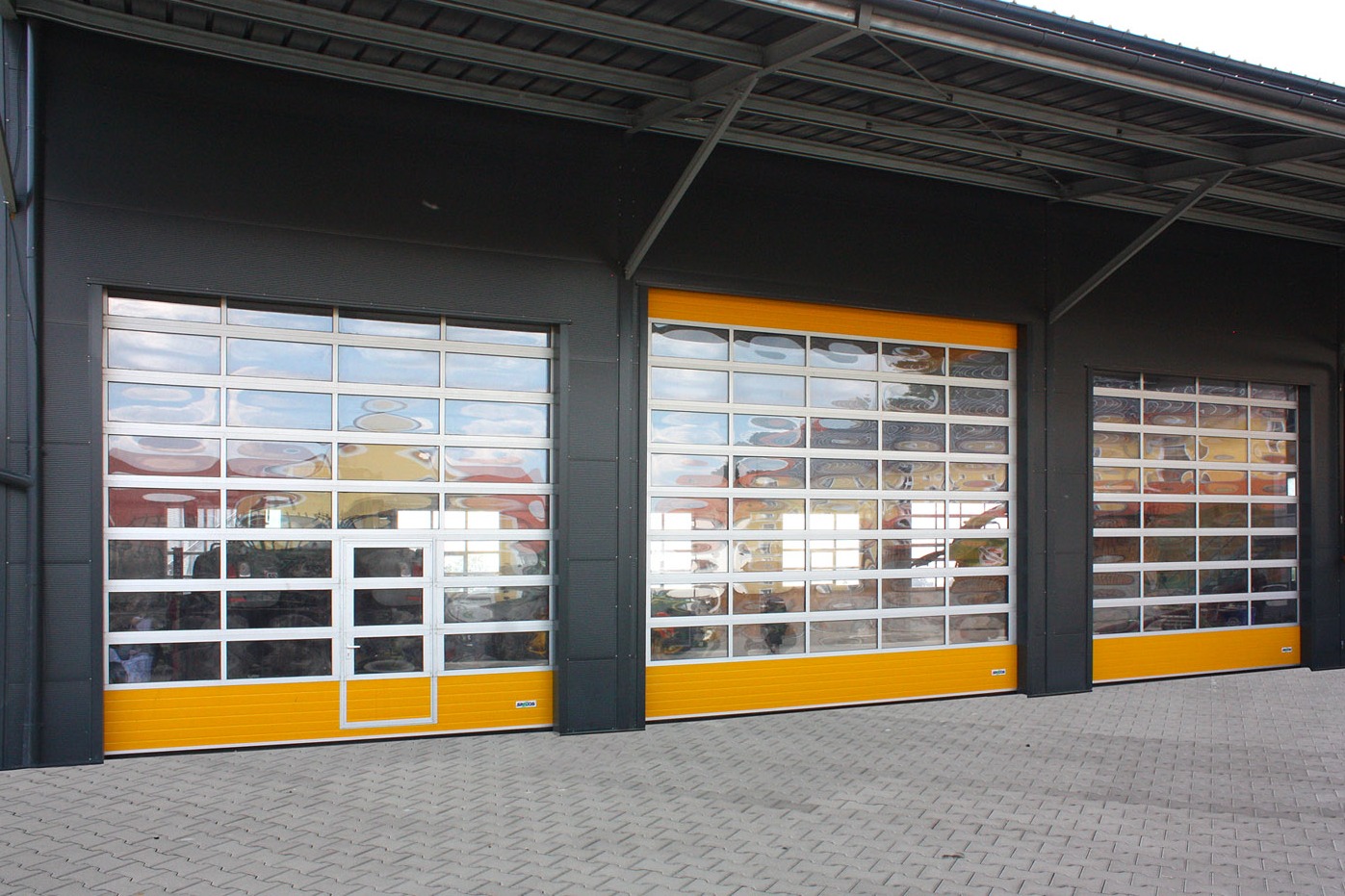

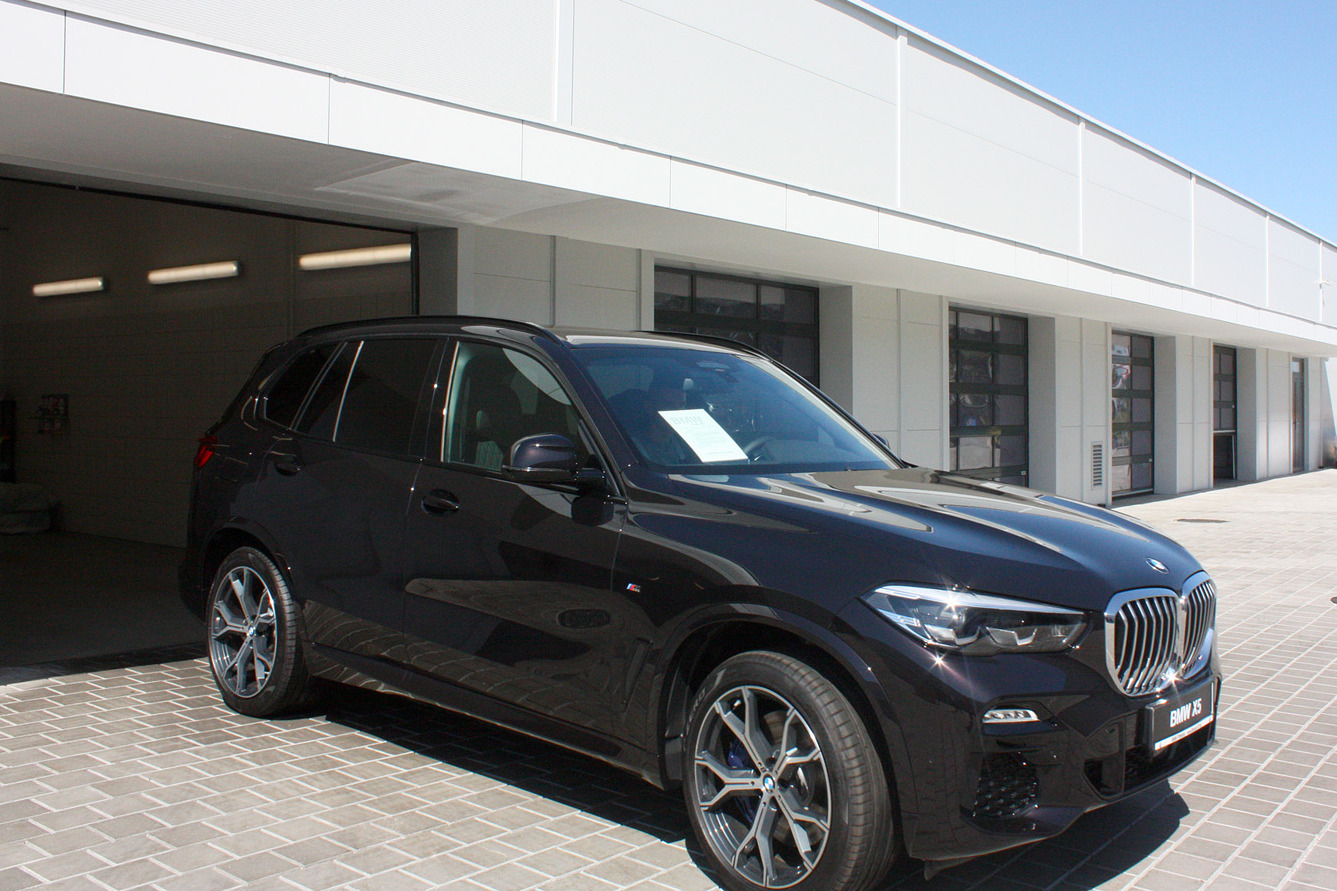

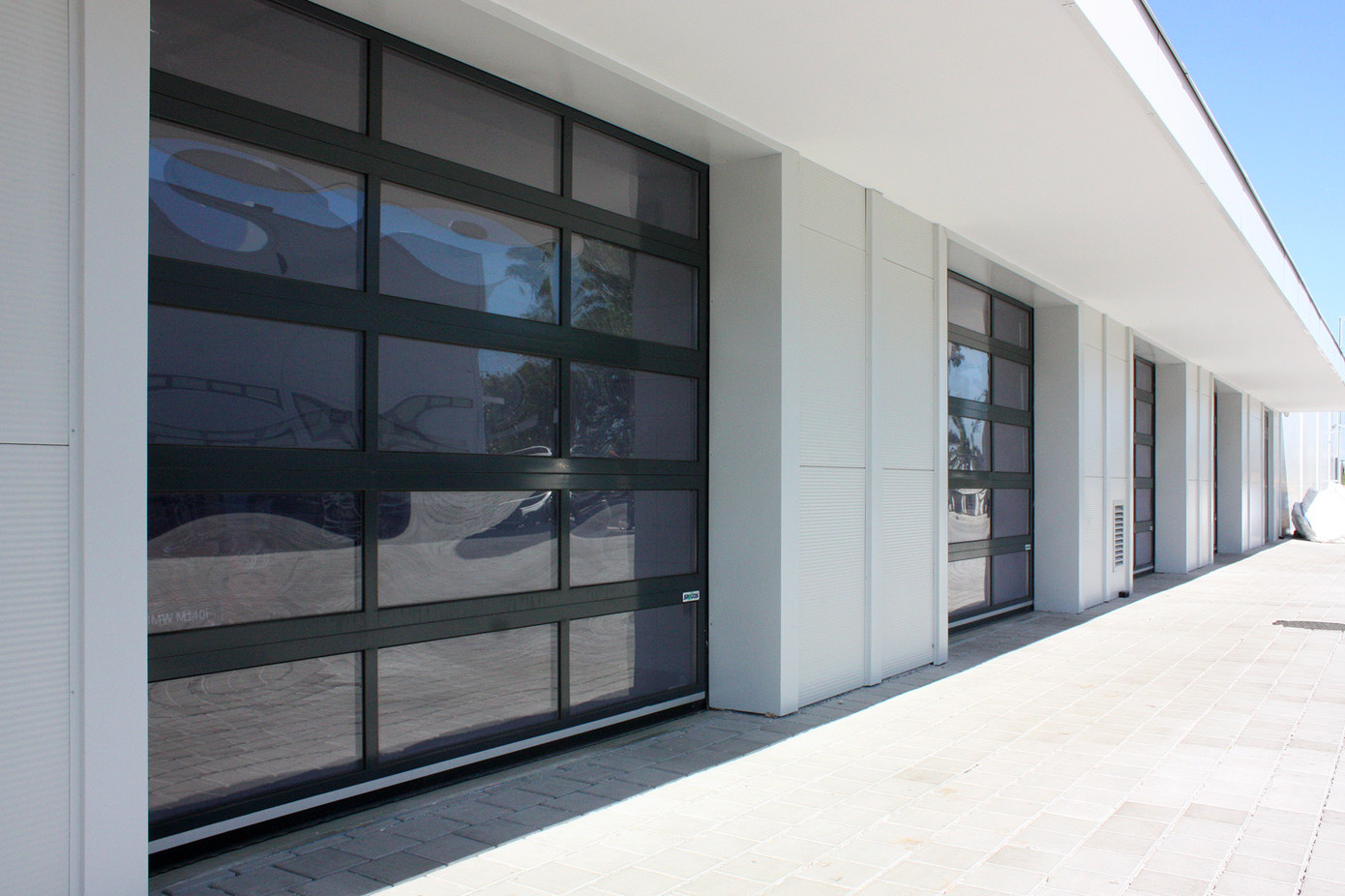

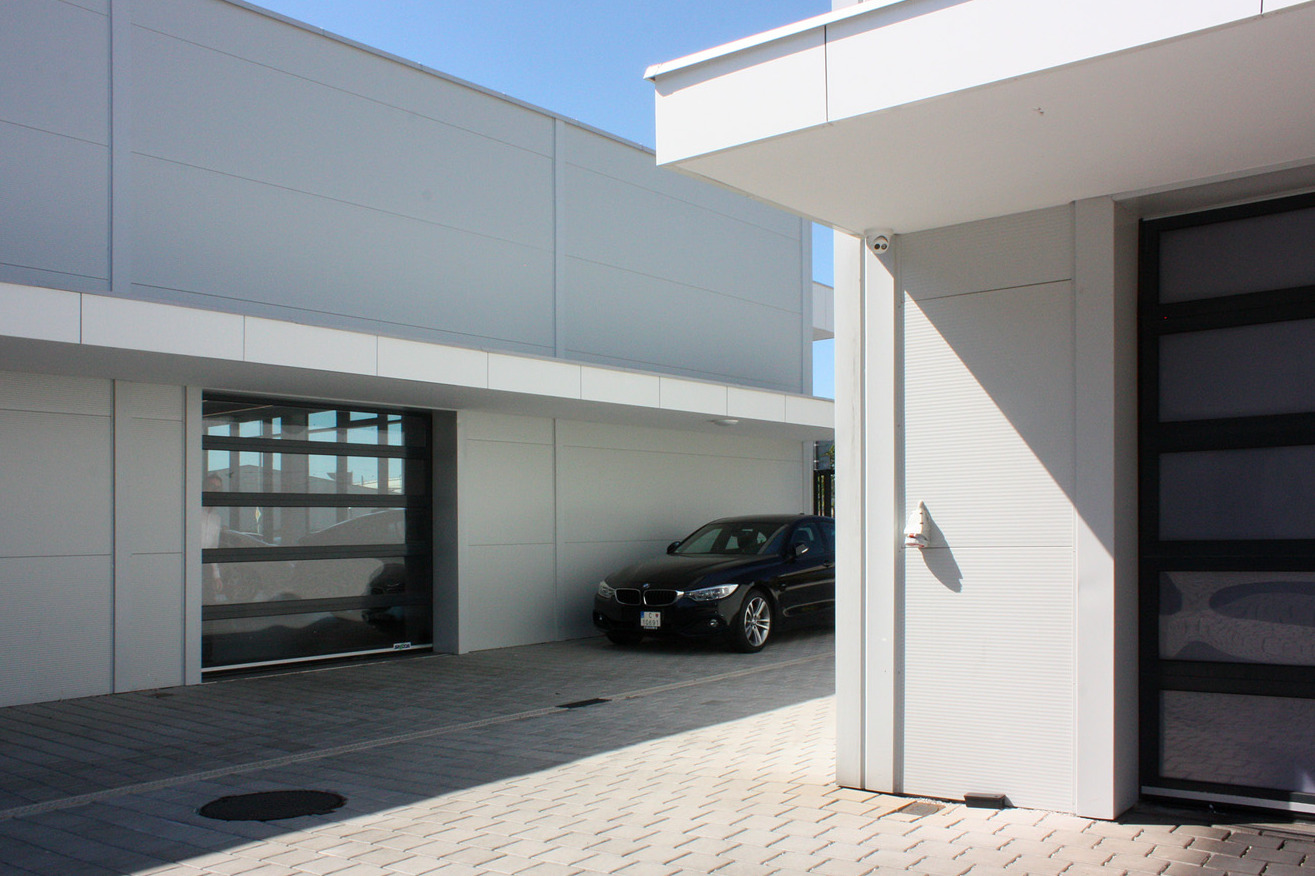

Renomovaný autosalón

Celohliníkové sekčné vráta typu VM03 boli ideálna voľba pre výplne otvorov v prípade výstavby tohto autosalónu. Podľa požiadavky investora boli do vrát integrované tiež priechodné dvere. Pri tomto riešení je zachovaná maximálna svetlosť vnútorných priestorov.

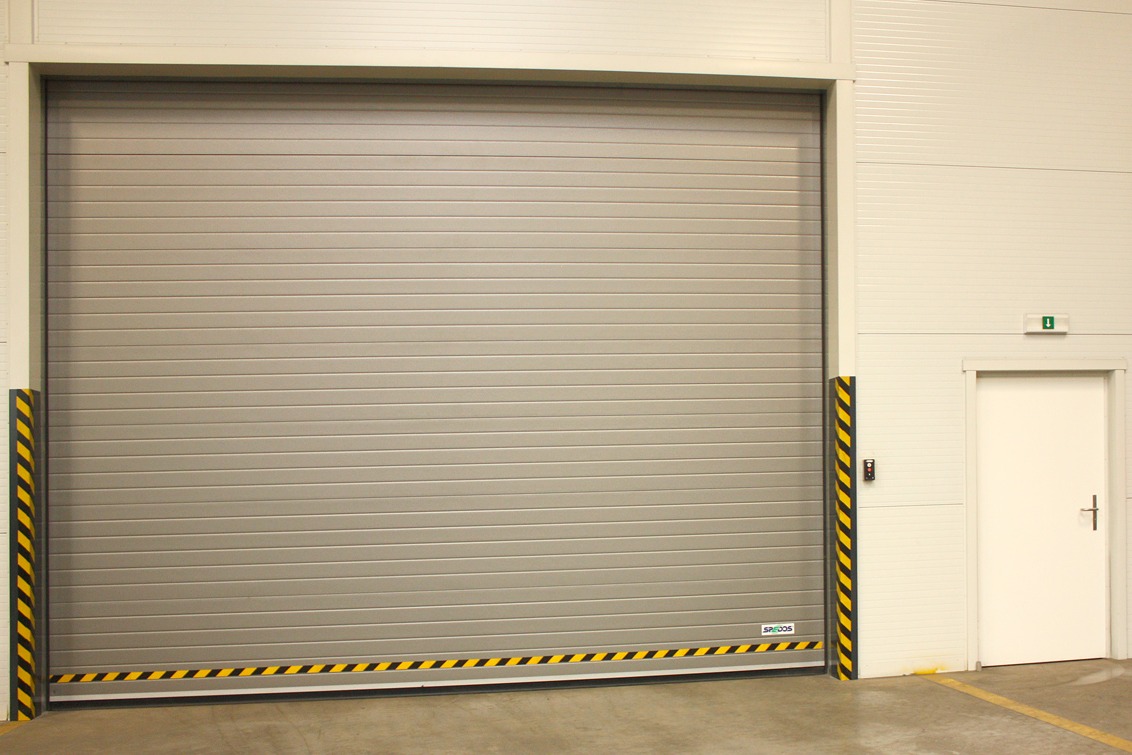

Rolovací vrata pro průmysl

Automobilka KIA, priemyselné vráta

Komplexná dodávka vrát, mostíkov, protipožiarnych uzáverov podľa najprísnejších štandardov čo do rýchlosti dodávok, kvality a v neposlednom rade non-stop servisu.

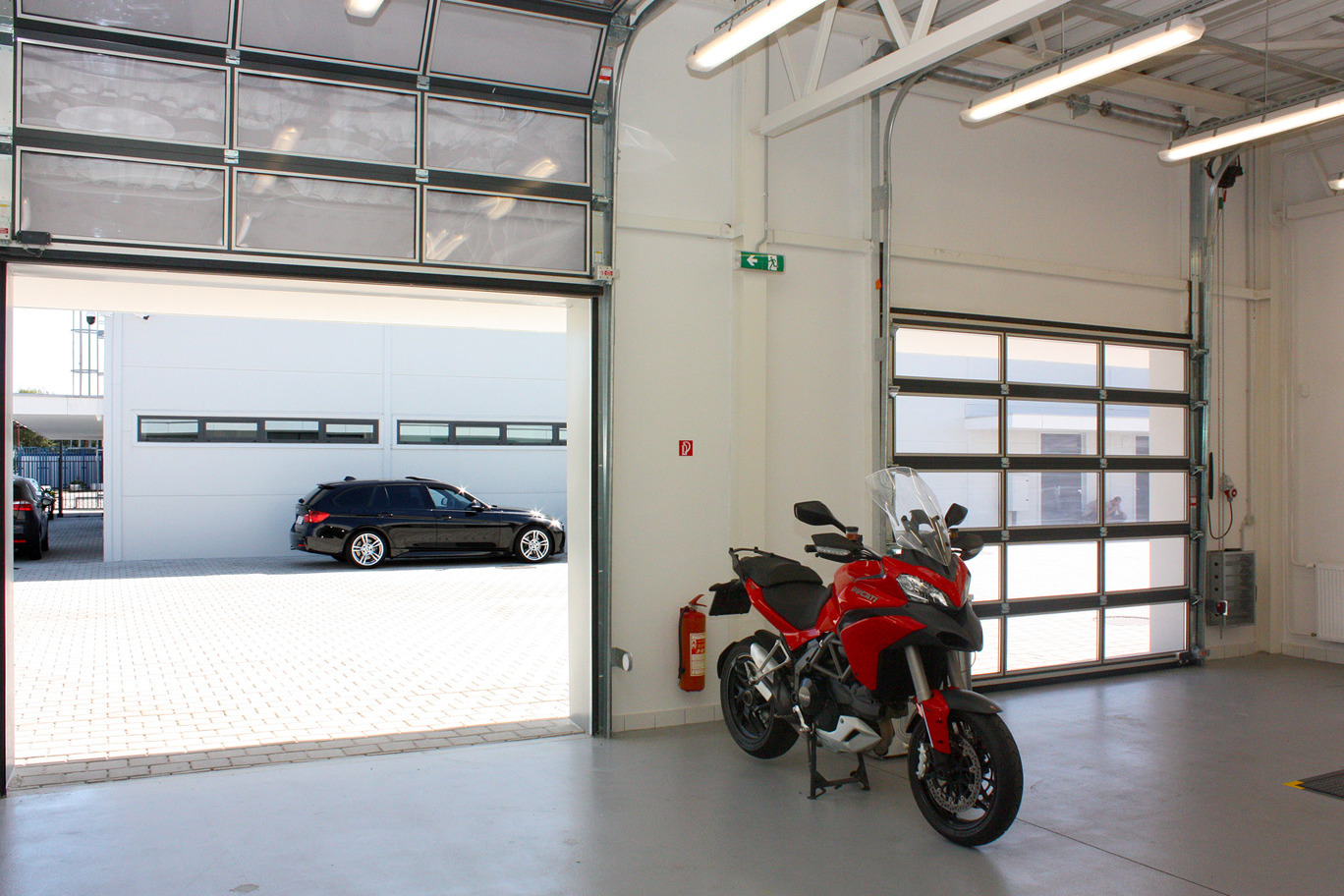

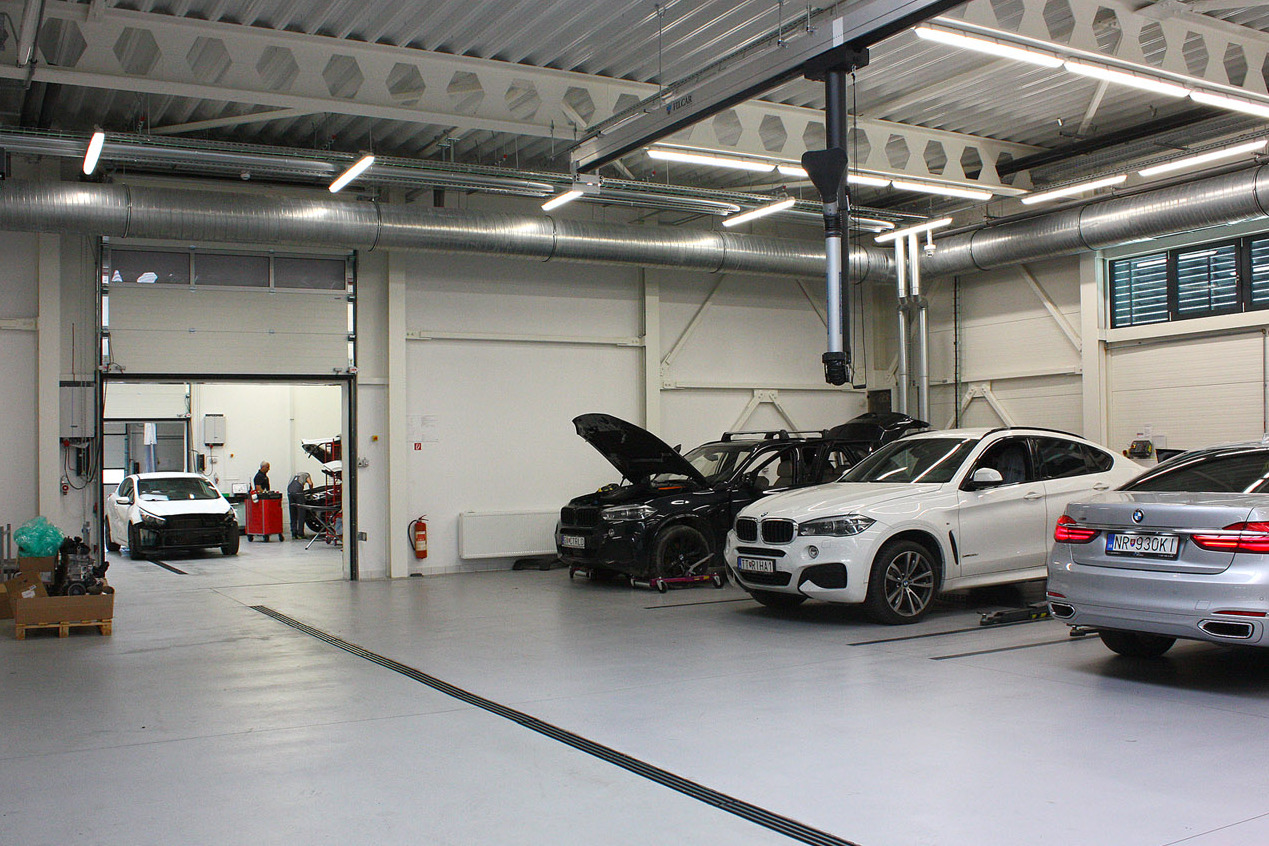

sekční celohliníková vrata pro autoservis

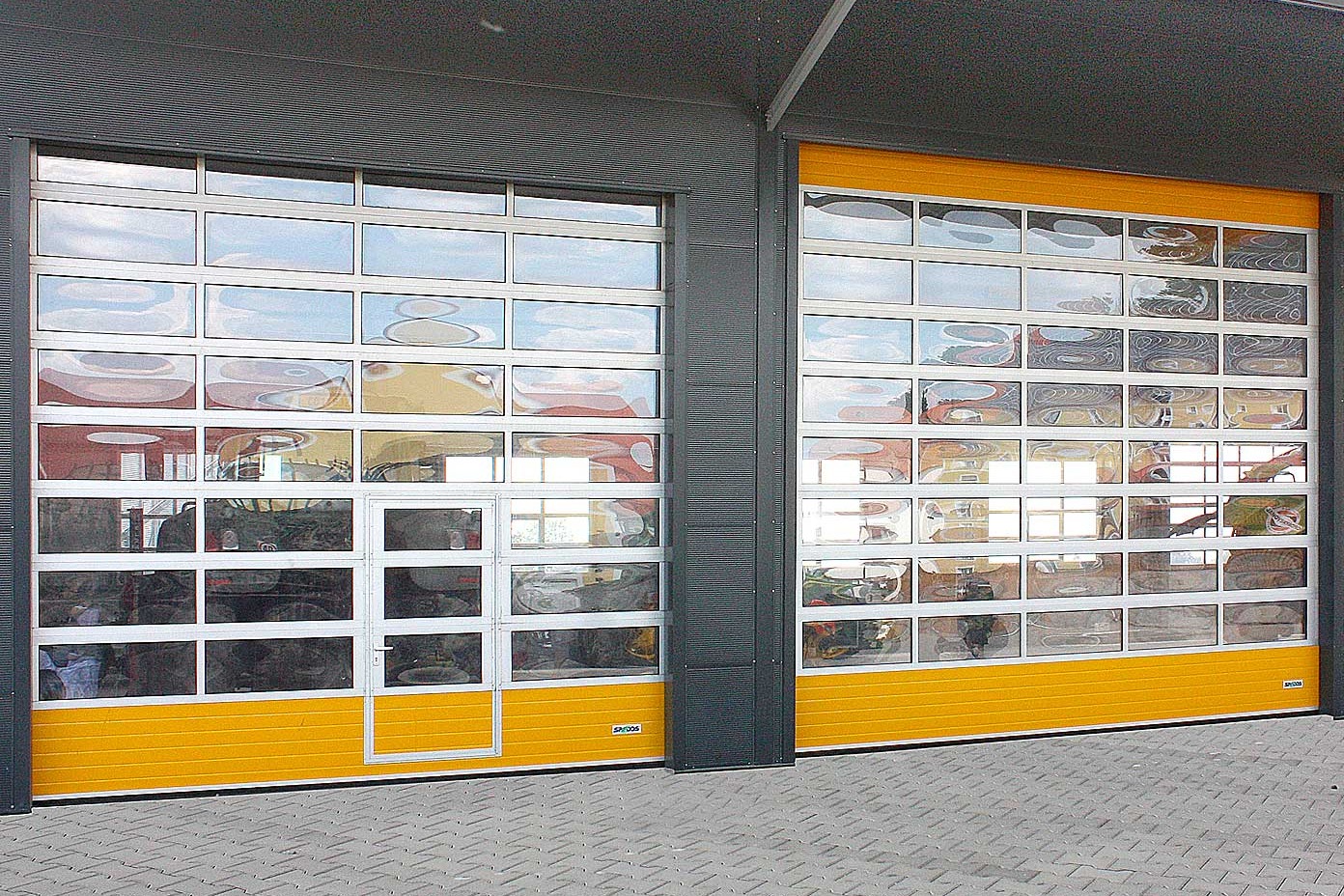

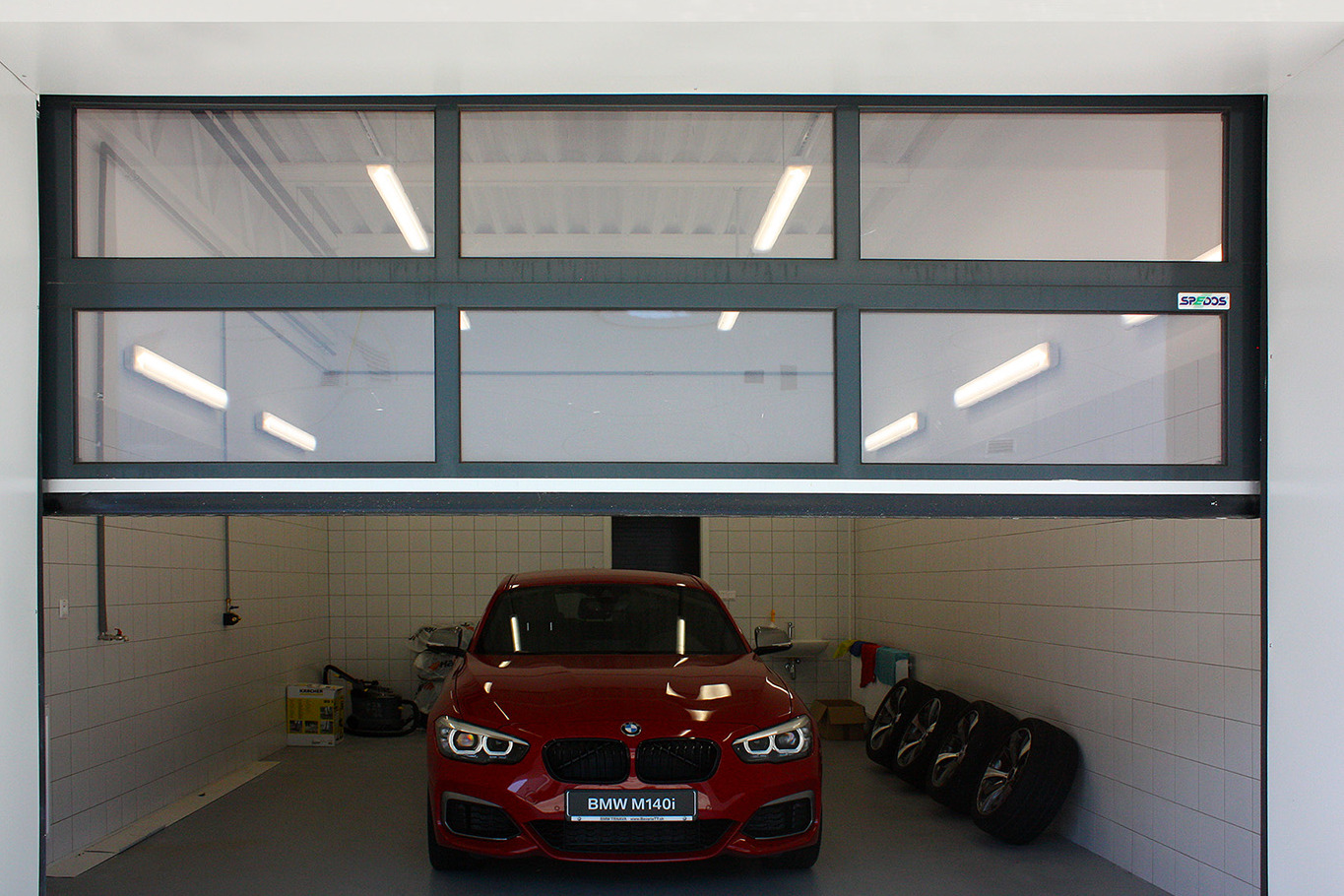

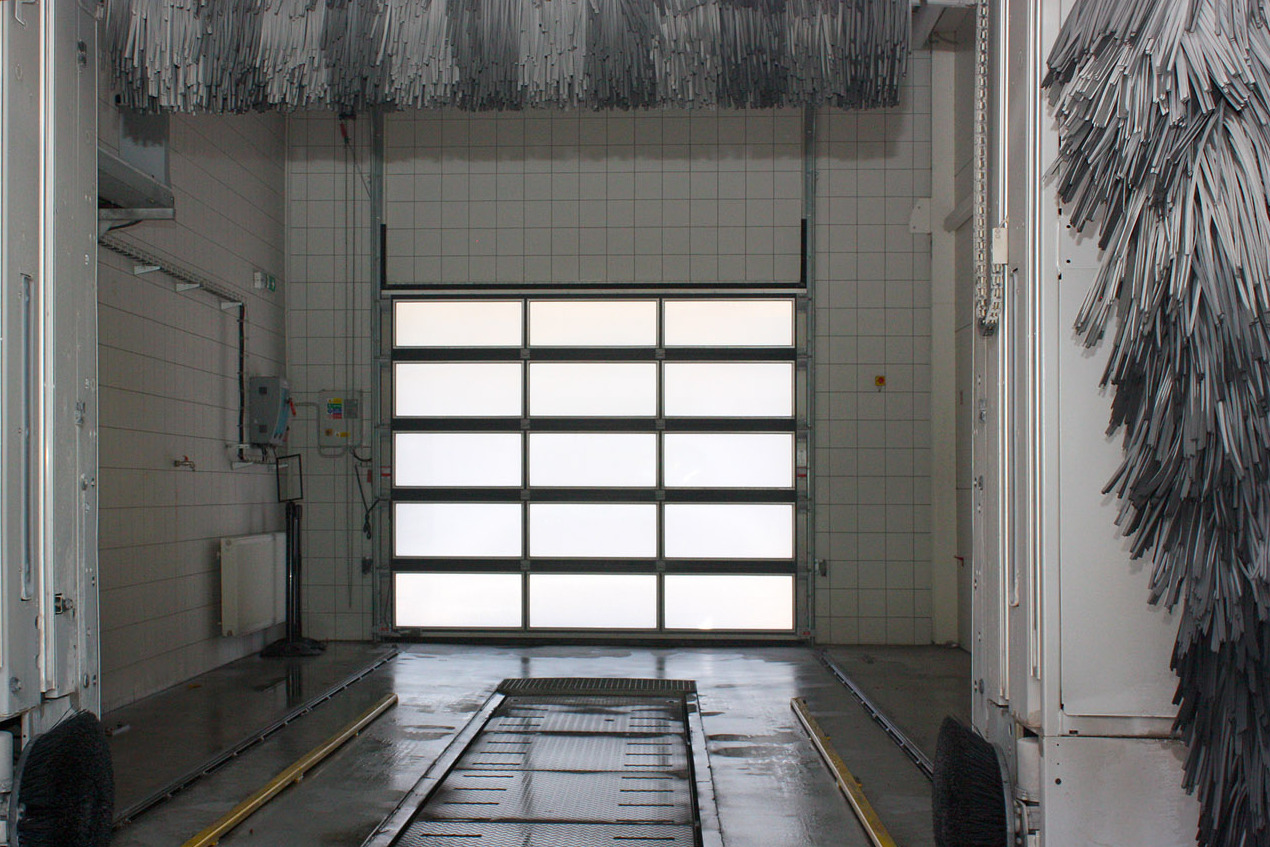

Optimálne riešenie pre autoservis / pneuservis

Sekčné celohliníkové vráta s maximálnym stupňom presvetlenia dnes uspokoja aj tie najnáročnejšie požiadavky autoservisov či pneuservisov. U týchto vrát samozrejme nechýba možnosť vstavaných dvier. Hriadeľové priemyselné pohony sú samozrejmosťou.
